기계환기설비 환기량 산정 시스템 사용자 매뉴얼

00이 매뉴얼에 대하여

기계환기설비 환기량 산정 시스템은 공간의 용도 · 바닥면적 · 층고 · 재실 인원을 넣으면 체적 기준(V × N)과 법정 필요환기량(「건축물의 설비기준 등에 관한 규칙」(2026. 8. 24. 시행) 별표 1의6 · 기계설비 기술기준 별표 3) 가운데 큰 값을 기준 환기량으로 하고, 여유율 · 외기 비율을 반영한 설계 환기량과 A4 환기량 산정서를 만듭니다.

01한눈에 보기

설치 없이 브라우저에서 바로 실행되는 단일 페이지 앱(PWA)입니다. 입력한 내용은 내 PC 브라우저 안에서만 계산되며 서버로 전송되지 않습니다.

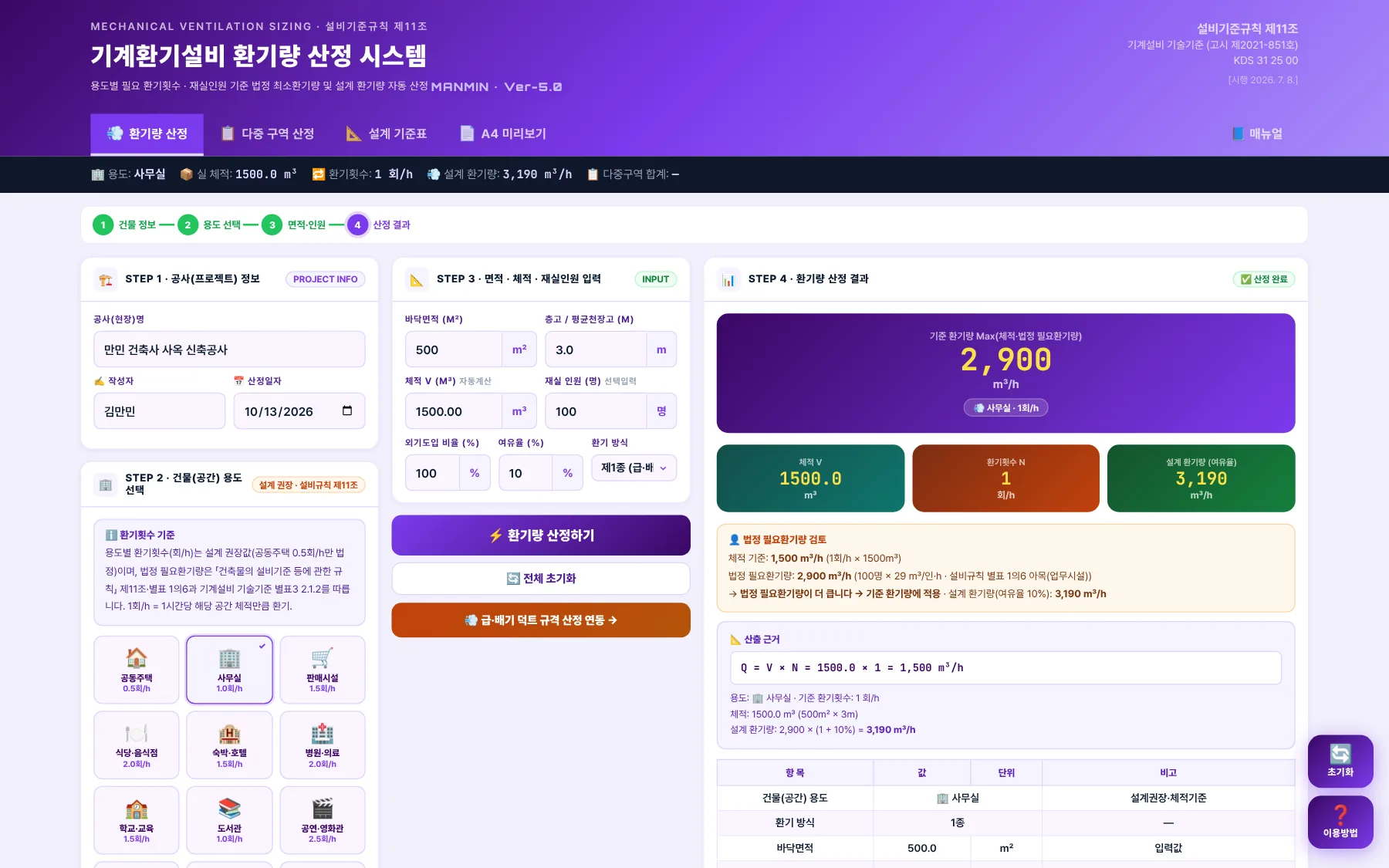

1-1. 화면 구성

12345678

1. 1작업 탭: 환기량 산정 · 다중 구역 산정 · 설계 기준표 · A4 미리보기 · 매뉴얼
2. 2요약 스트립: 용도 · 실 체적 · 환기횟수 · 설계 환기량 · 다중구역 합계
3. 3진행 단계: 건물 정보 → 용도 선택 → 면적 · 인원 → 산정 결과
4. 4STEP 1 공사(프로젝트) 정보
5. 5STEP 2 건물(공간) 용도 선택
6. 6STEP 3 면적 · 체적 · 재실인원 입력
7. 7STEP 4 환기량 산정 결과
8. 8오른쪽 아래 「초기화」 · 「이용방법」

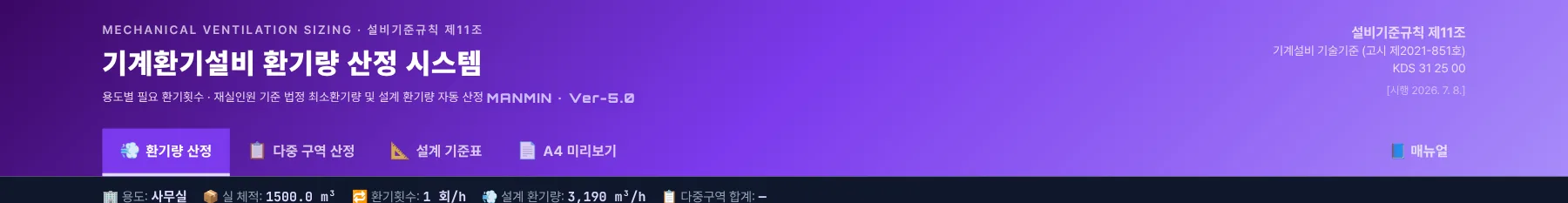

1-2. 작업 탭·근거 표시

123456

1. 1환기량 산정
2. 2다중 구역 산정 — 여러 실 일괄
3. 3설계 기준표 — 용도별 환기횟수 · 법정 기준 · 환기 방식
4. 4A4 미리보기 — 환기량 산정서 · 인쇄 · JPG
5. 5매뉴얼(이 문서)
6. 6근거: 설비기준규칙 제11조 · 기계설비 기술기준(고시 제2021-851호) · 2026.7.8. 시행

1-3. 설치·보관·매뉴얼

021분 따라하기

예제 A로 6단계를 따라 하면 사무실 기준 환기량 2,900 ㎥/h · 설계 환기량 3,190 ㎥/h가 나옵니다.

1. ① 용도 선택STEP 1에 공사명 · 작성자 · 작성일을 넣고(A4 산정서 머리), STEP 2에서 「🏢 사무실」을 누릅니다. 기준 환기횟수 1 회/h · 「설계권장 · 체적기준」이 표시됩니다(3-2).
2. ② 면적 · 체적STEP 3에 바닥면적 500, 층고 3을 넣으면 체적 1,500 ㎥가 자동으로 채워집니다(3-3).
3. ③ 인원 · 여유율재실 인원 100, 외기도입 비율 100 %, 여유율 10 %, 환기 방식 「제1종」을 고르고 「⚡ 환기량 산정하기」를 누릅니다.
4. ④ 산정 결과체적 기준 1,500 ㎥/h와 법정 필요환기량 2,900 ㎥/h 가운데 큰 값 2,900 ㎥/h가 기준 환기량, 여유율을 더한 3,190 ㎥/h가 설계 환기량입니다(3-4).
5. ⑤ 법정 기준 확인「👤 법정 필요환기량 검토」에서 100명 × 29 ㎥/인·h(별표 1의6 업무시설)가 체적 기준보다 커서 적용됐음을 확인합니다 — 회/h만으로는 법정 기준에 못 미칩니다(4-3).
6. ⑥ A4 산정서「📄 A4 미리보기」에서 「🖨️ 인쇄 / PDF」 또는 「🖼️ JPG 저장」으로 환기량 산정서를 남깁니다(3-9).

03화면별 기능 상세

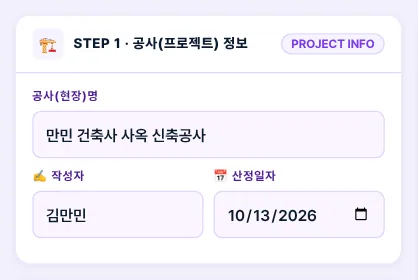

3-1. 공사 정보 (STEP 1)

123

1. 1공사명
2. 2작성자
3. 3작성일

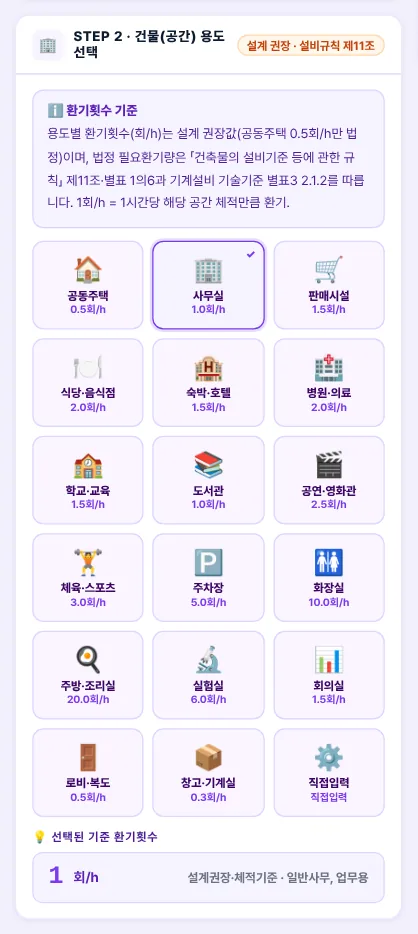

3-2. 용도 선택 (STEP 2)

1234

1. 1용도 18종(직접입력 포함)
2. 2선택한 용도
3. 3기준 환기횟수
4. 4산출 기준

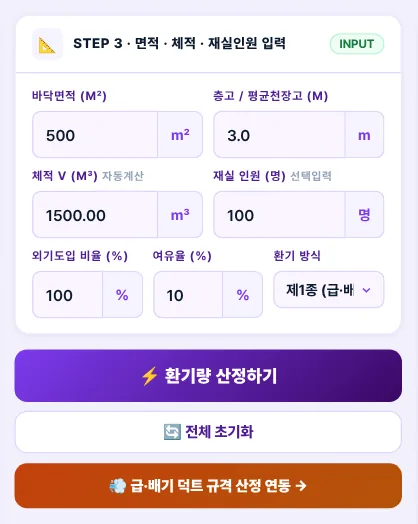

3-3. 면적·체적·인원 입력 (STEP 3)

12345678910

1. 1바닥면적
2. 2층고(평균 천장고)
3. 3체적 — 면적 × 층고 자동, 직접 입력 가능
4. 4재실 인원(선택)
5. 5외기도입 비율
6. 6여유율
7. 7환기 방식 — 제1 · 2 · 3종
8. 8환기량 산정하기
9. 9전체 초기화
10. 10급 · 배기 덕트 규격 산정기 연동

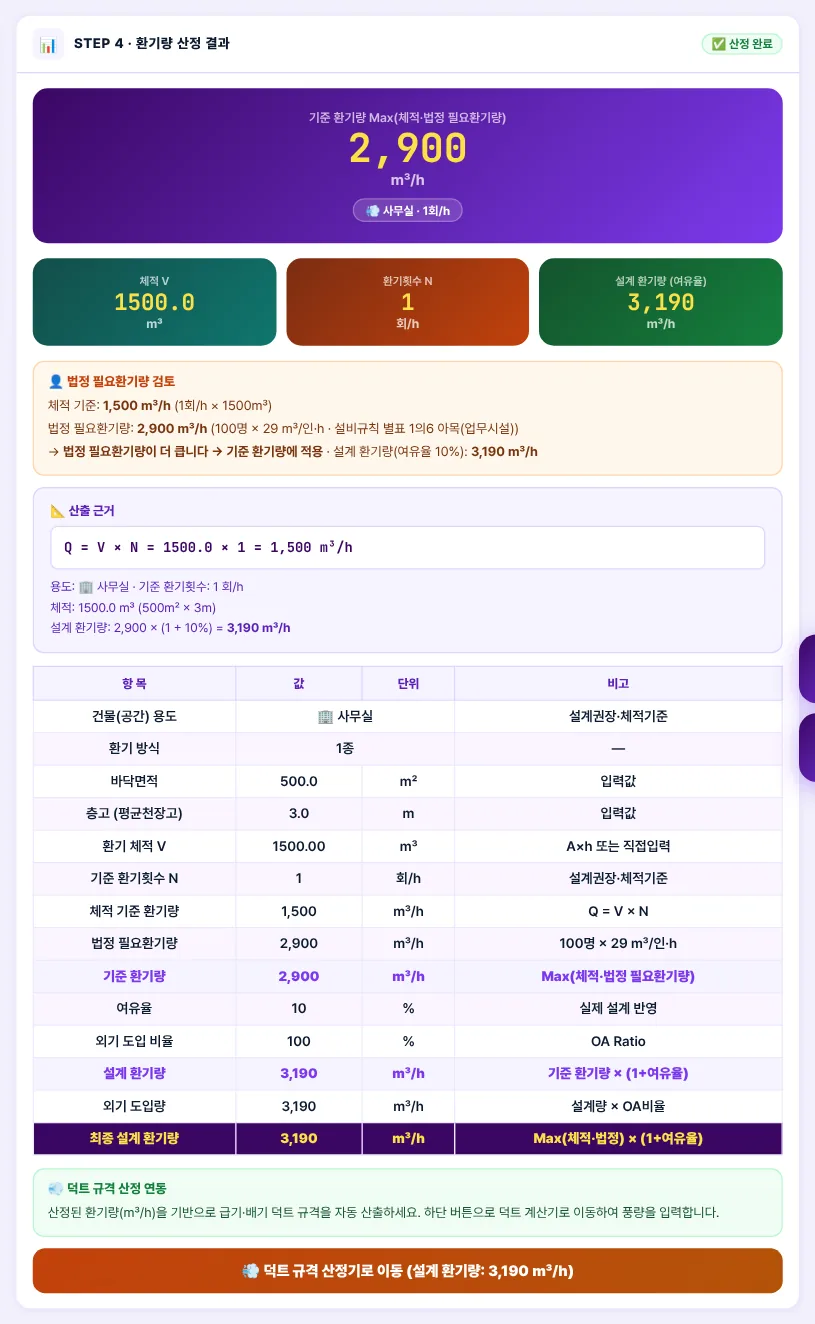

3-4. 산정 결과 (STEP 4)

12345678

1. 1기준 환기량 Max(체적 · 법정 필요환기량)
2. 2체적 V
3. 3환기횟수 N
4. 4설계 환기량(여유율)
5. 5법정 필요환기량 검토 — 어느 쪽이 큰지
6. 6산출 근거 — Q = V × N
7. 7결과 표 — 항목 · 값 · 단위 · 비고
8. 8덕트 규격 산정기로 이동(설계 환기량)

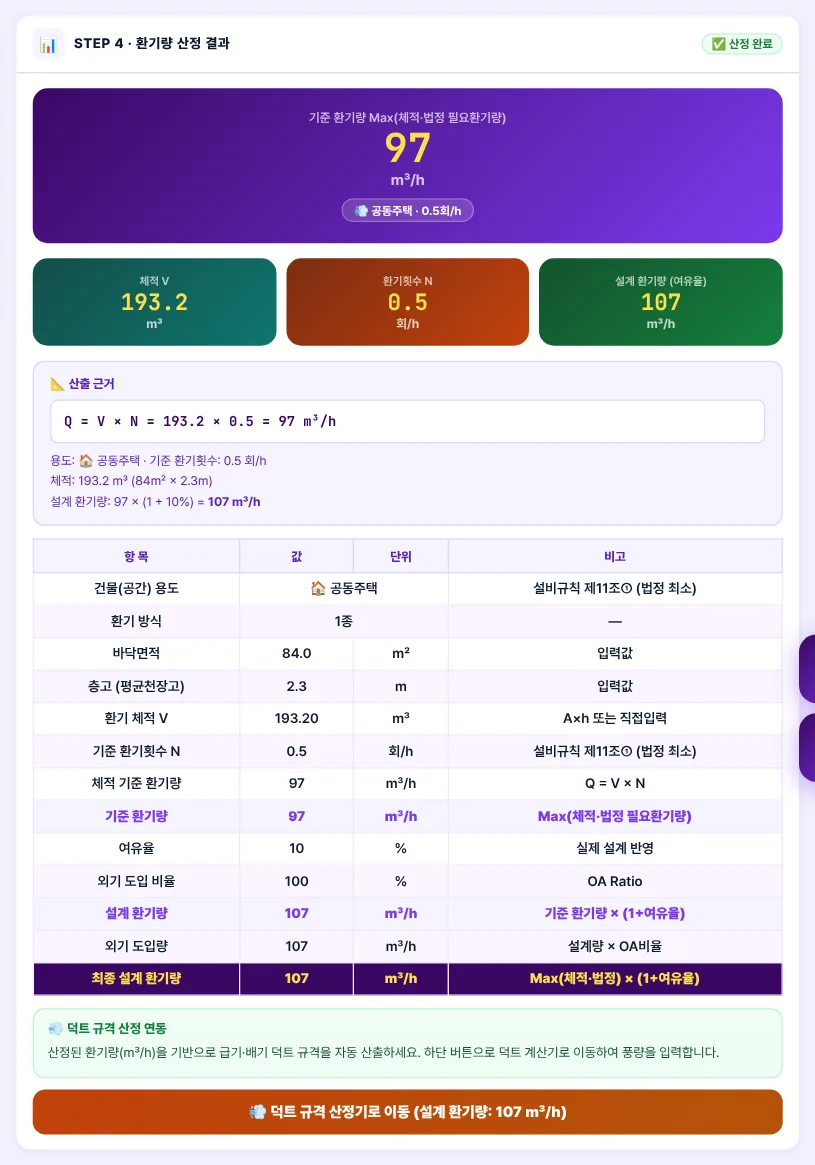

3-5. 공동주택 세대 (예제 B)

12

1. 1공동주택 0.5회/h — 설비규칙 제11조①
2. 2법정 필요환기량 행 없음(체적 기준)

공동주택은 체적 기준 0.5회/h 자체가 법정 최소입니다. 세대 환기 장치를 고를 때는 설계 환기량 107 ㎥/h 이상인 제품을 고르고, 별표 1의5(기계환기설비 기준)와 기술기준 별표 3 2.1.2(1)의 소음(55 dB 이하) · 필터 조건을 함께 확인합니다.

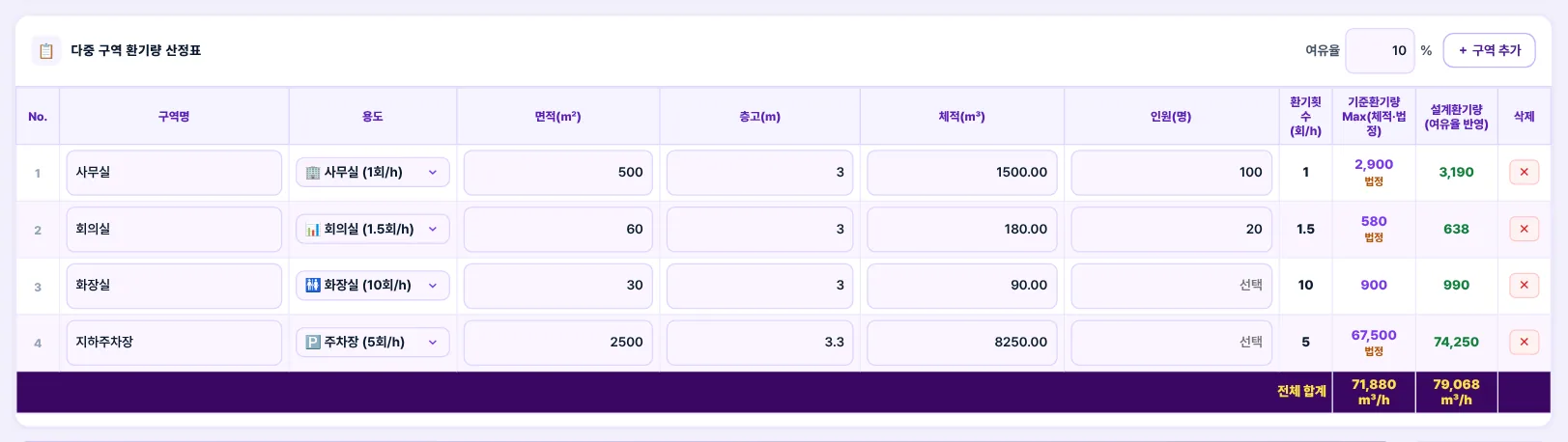

3-6. 다중 구역 산정 탭

1234

1. 1여유율 — 전 구역 공통
2. 2용도 · 면적 · 층고 · 체적 · 인원 · 환기횟수 · 기준 · 설계
3. 3지하주차장 — 27 ㎥/㎡·h(법정)로 기준 환기량 결정
4. 4전체 합계

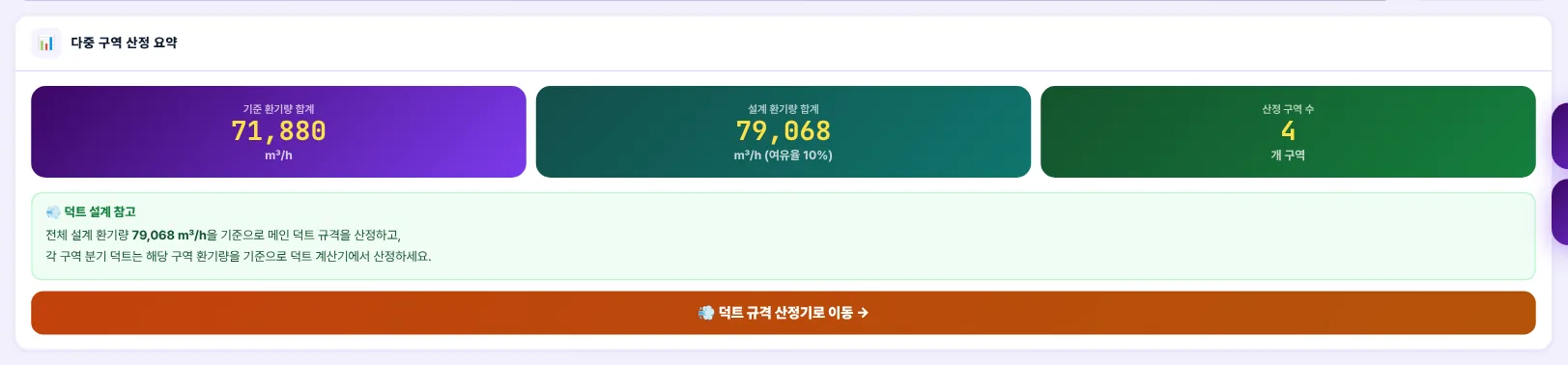

12

1. 1기준 · 설계 환기량 합계 · 구역 수
2. 2덕트 설계 참고

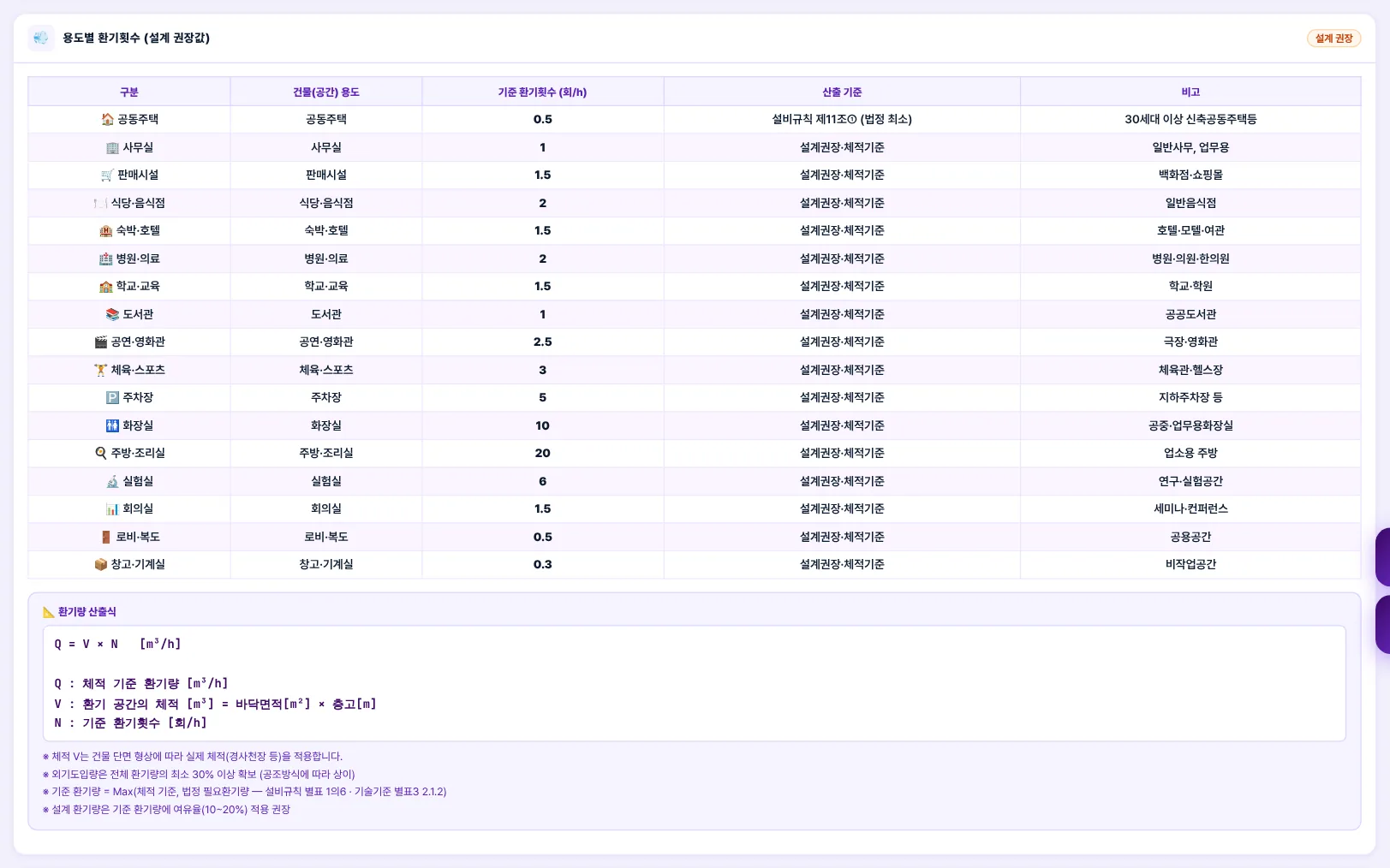

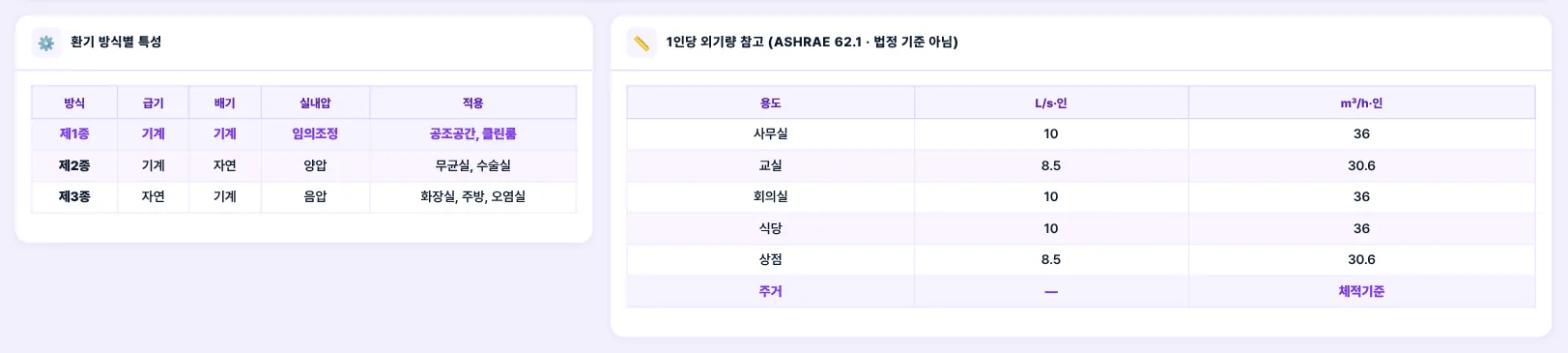

3-7. 설계 기준표 탭

12

1. 1용도 · 기준 환기횟수 · 산출 기준
2. 2환기량 산출식

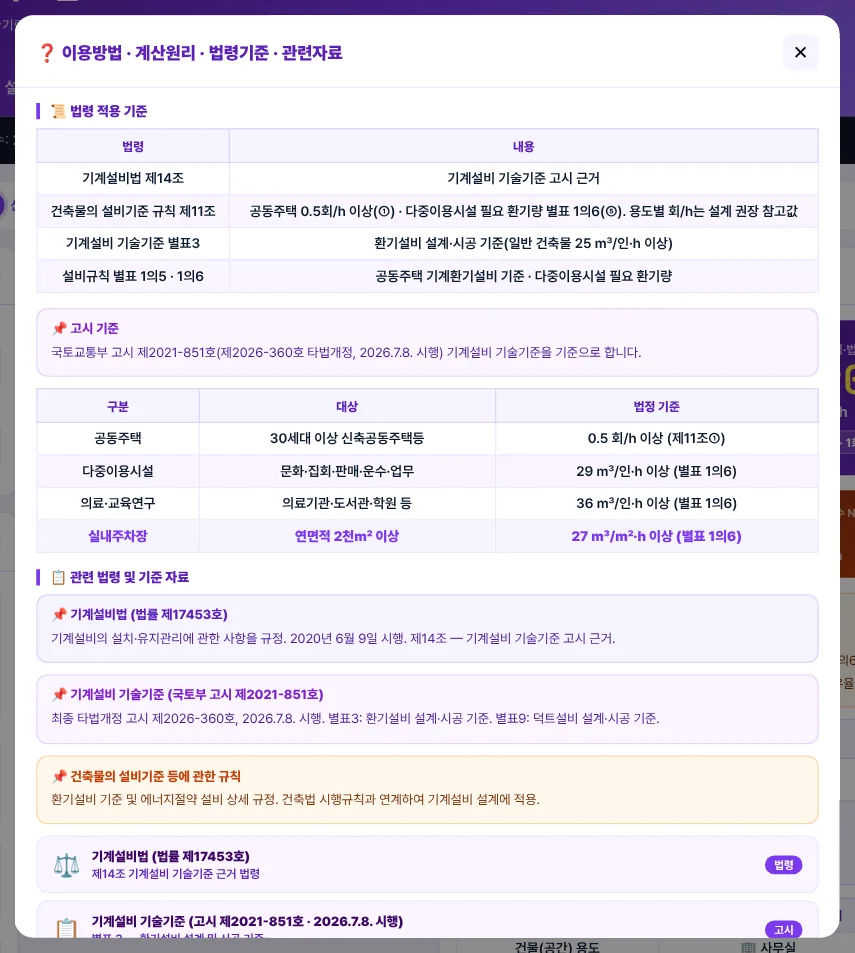

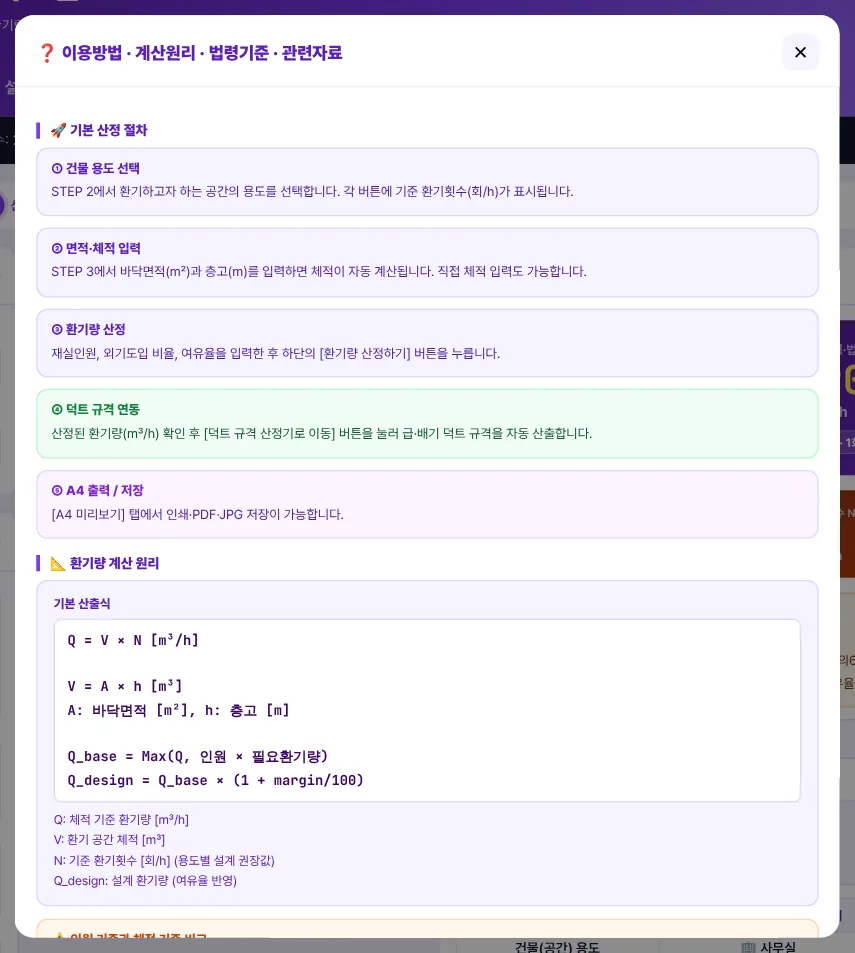

3-8. 이용방법 창

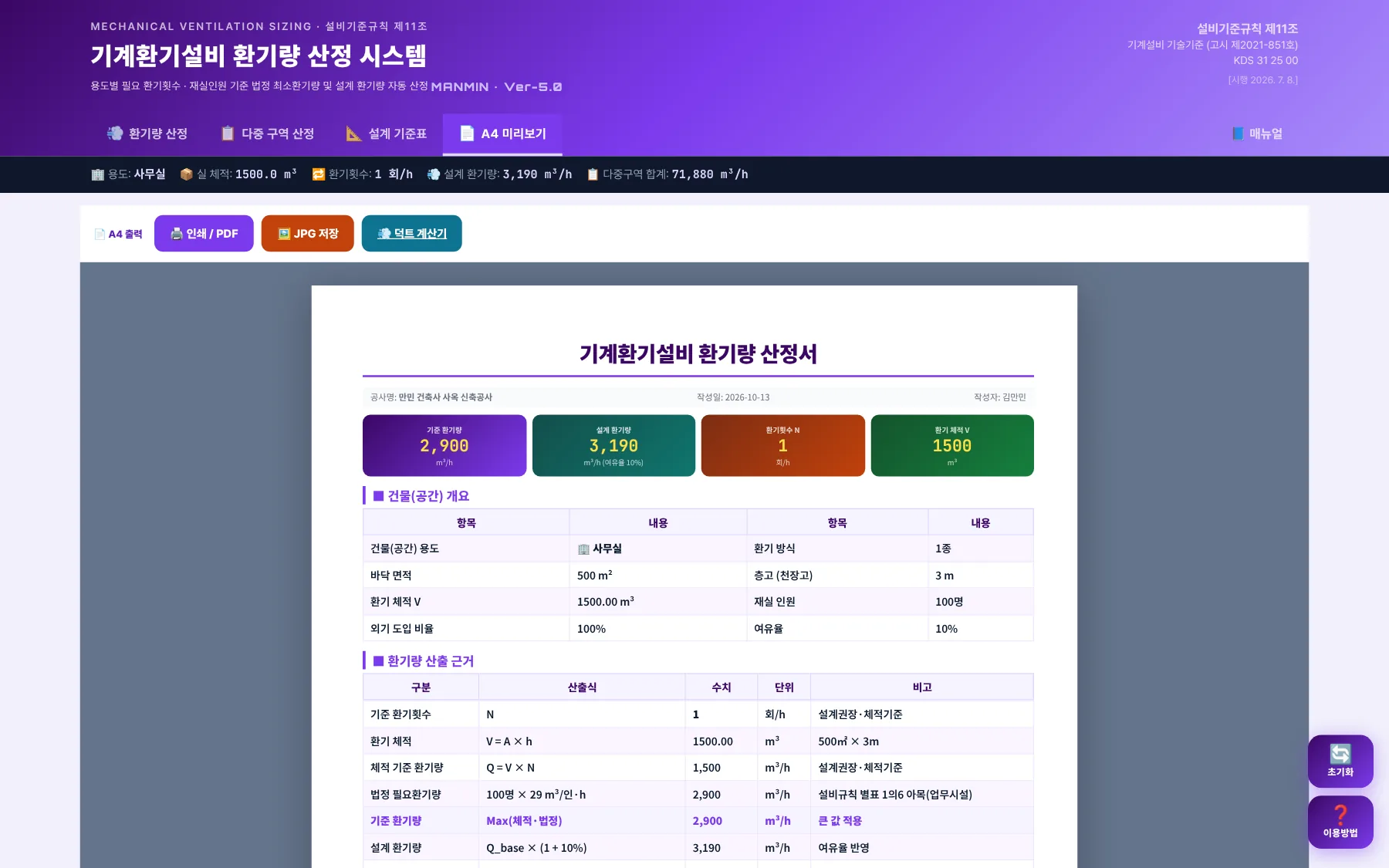

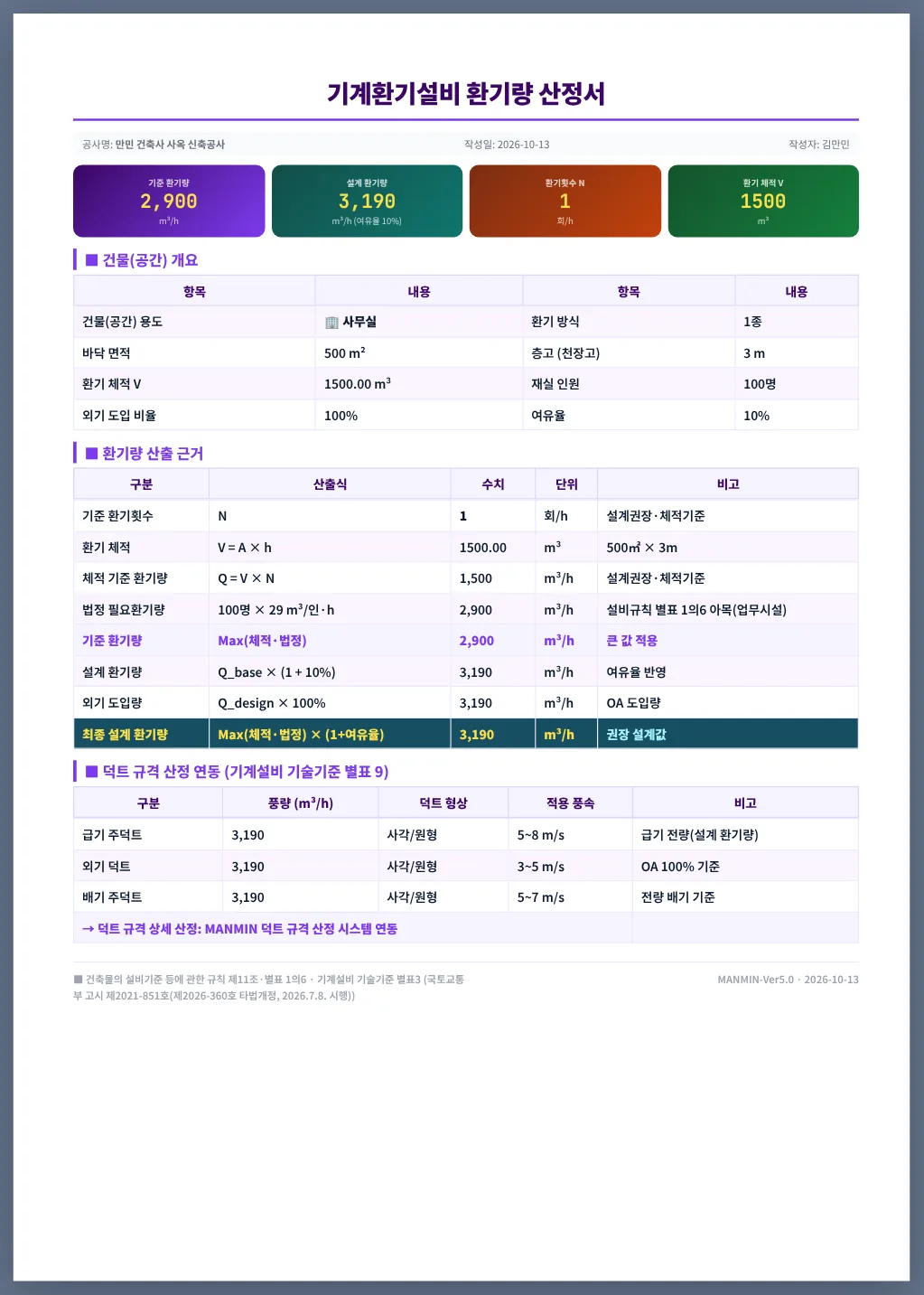

3-9. A4 미리보기·출력

1234

1. 1인쇄 / PDF
2. 2JPG 저장
3. 3덕트 계산기
4. 4A4 환기량 산정서

123

1. 1건물(공간) 개요
2. 2환기량 산출 근거
3. 3덕트 규격 산정 연동(급기 · 외기 · 배기)

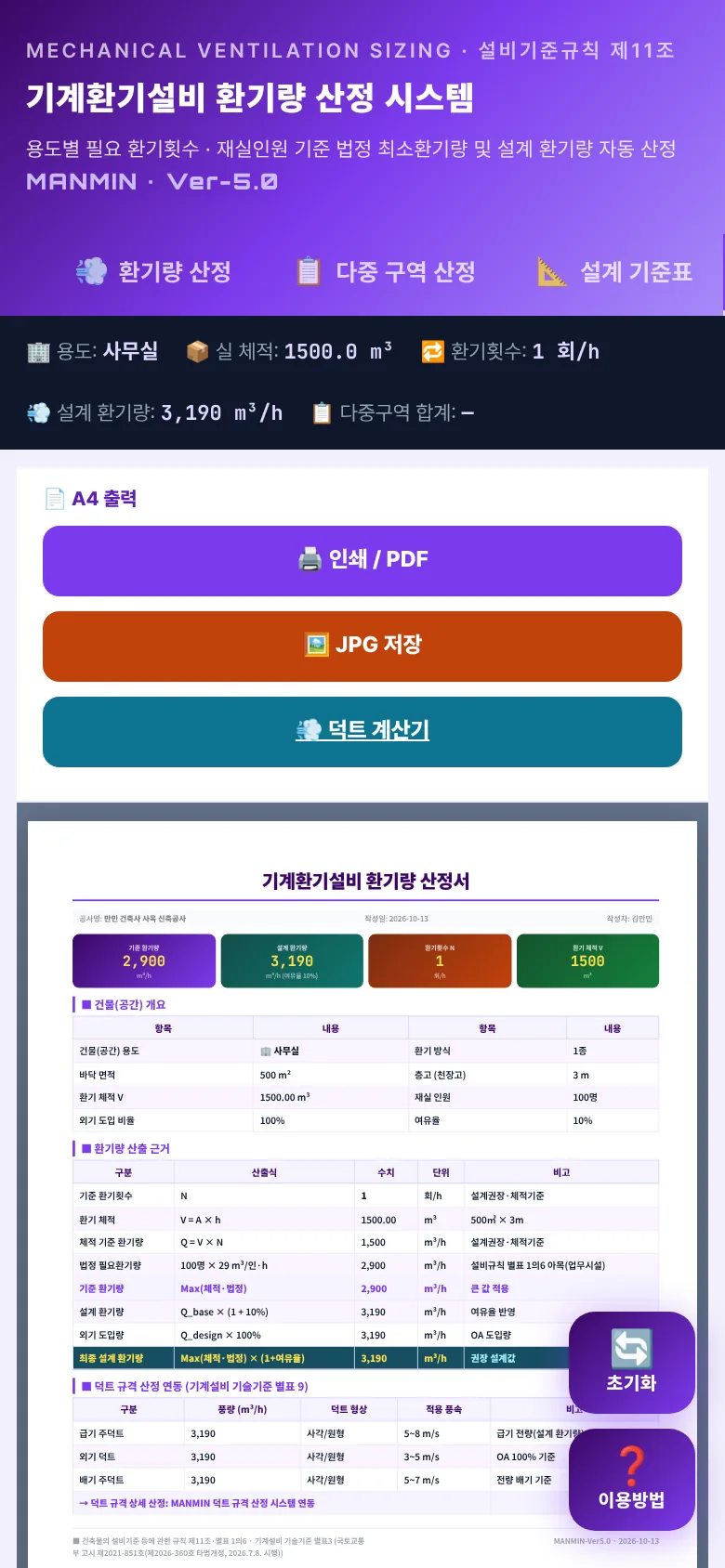

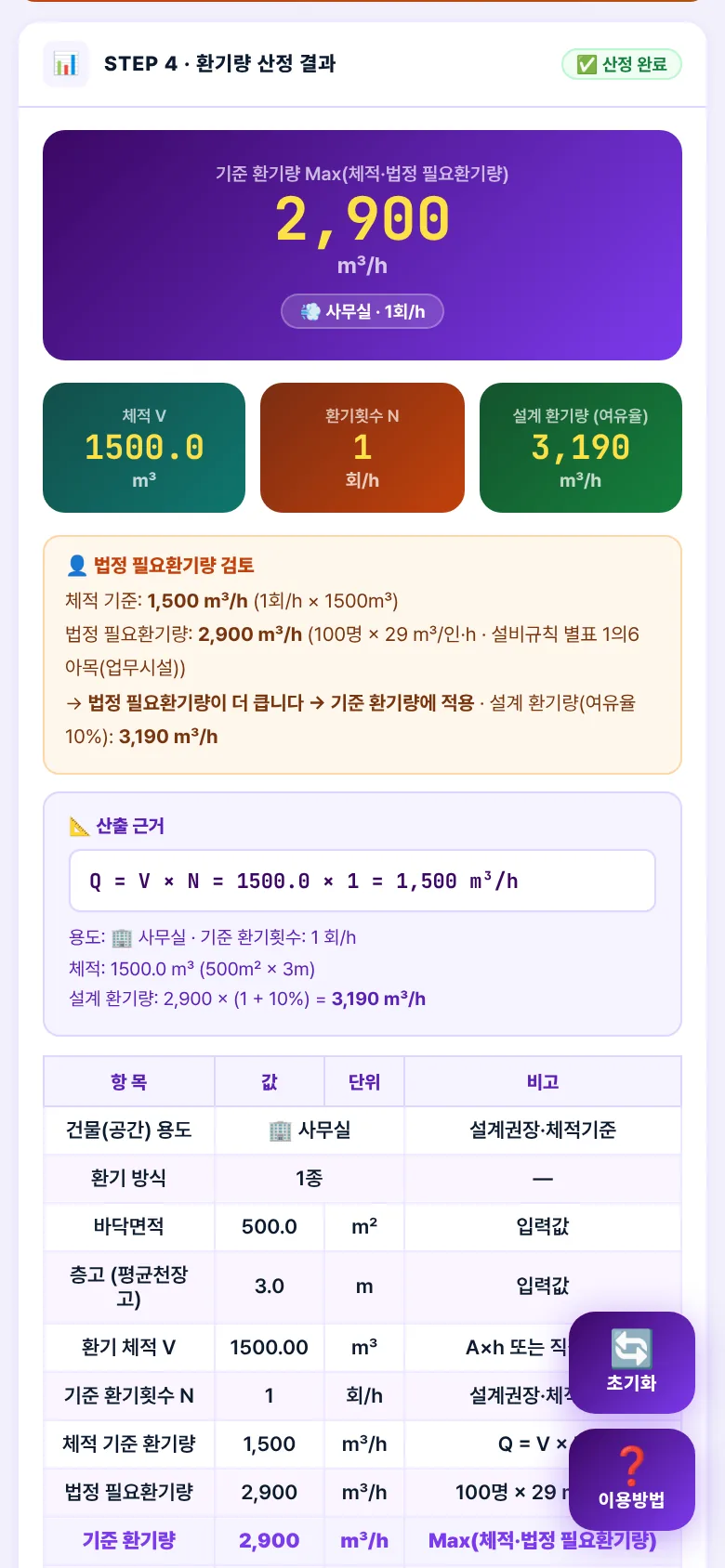

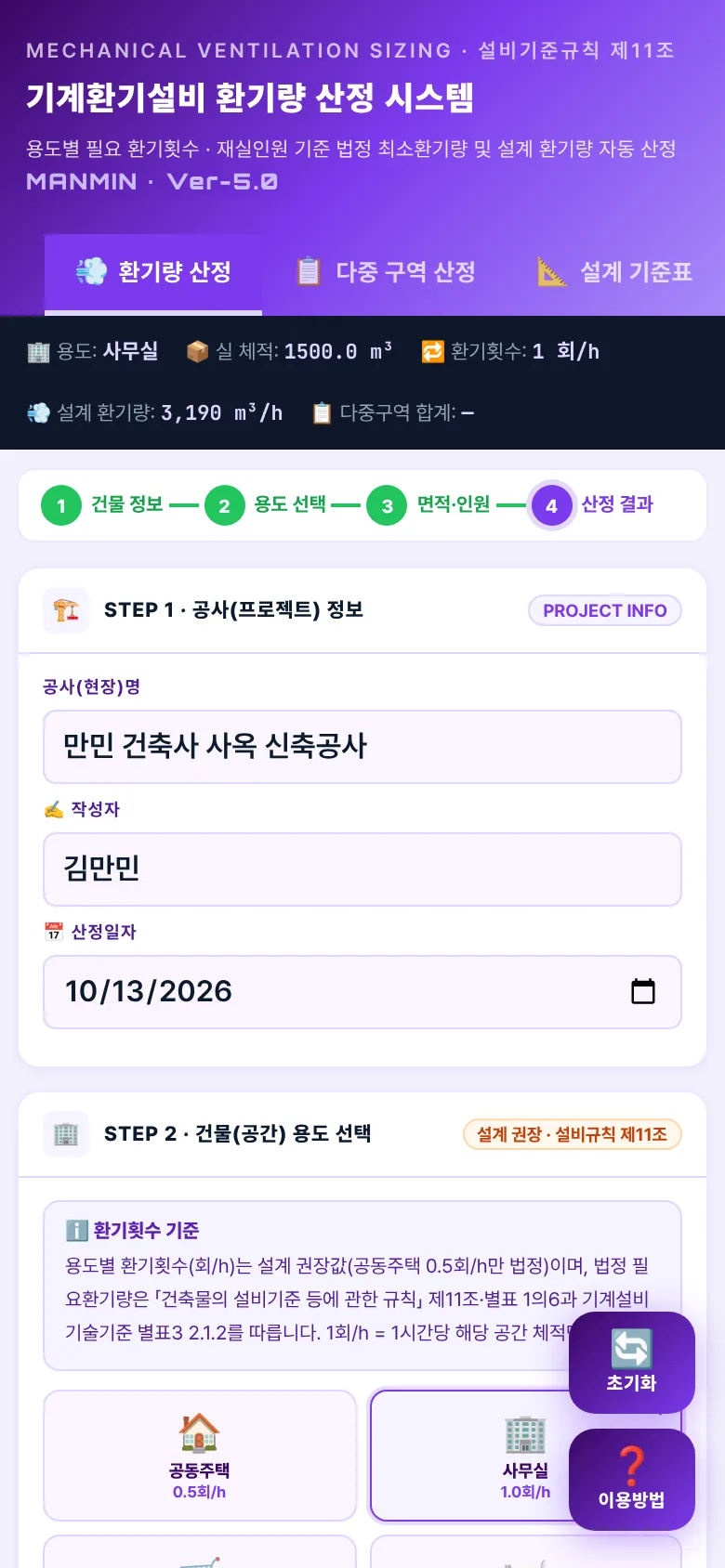

3-10. 휴대전화 화면

좁은 화면에서는 공사 정보 → 용도 → 입력 → 결과가 한 줄로 쌓입니다. 탭 막대는 한 줄로 두고 좌우로 밀어 「A4 미리보기」 · 「매뉴얼」까지 엽니다. 다중 구역 표는 좌우로 밀어서 봅니다.

04기술기준 해설

4-1. 근거 체계

「건축물의 설비기준 등에 관한 규칙」(2026. 8. 24. 시행) · 기계설비 기술기준 국토교통부 고시 제2021-851호(제2026-360호로 타법개정, 2026. 7. 8. 시행) · 기계설비법(법률 제17453호, 2020.6.9. 시행) — LawMCP 원문 대조 2026-10-13

4-2. 공동주택 0.5회/h

v5.0까지는 0.7회/h를 「법정 최소」로 표기했으나 원문은 0.5회/h입니다(v5.0.10 정정 · 4-10). 0.7처럼 더 큰 값을 쓰려면 「직접입력」이나 여유율로 반영합니다.

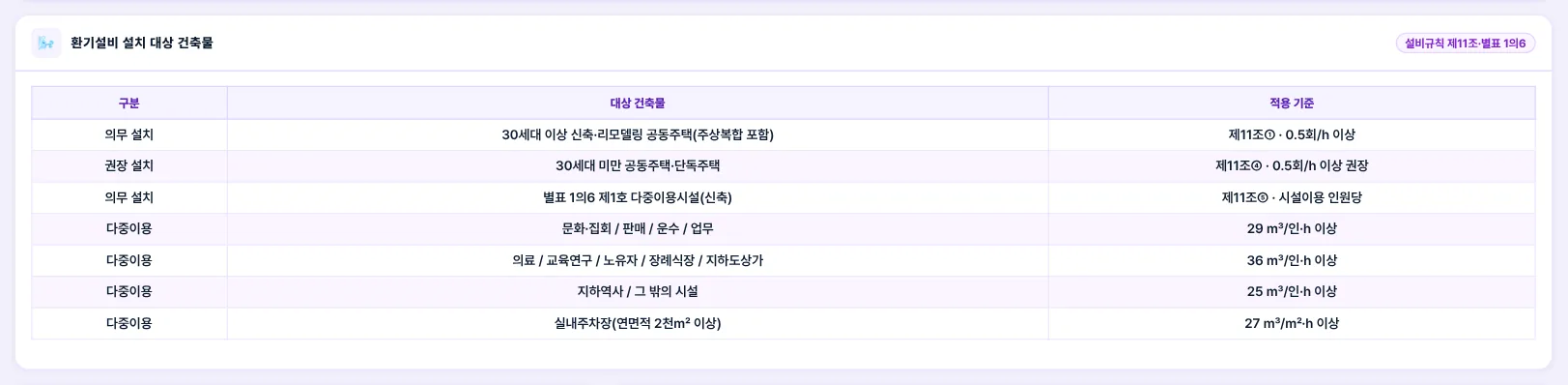

4-3. 다중이용시설 필요 환기량 (별표 1의6)

필요 환기량은 예상 이용인원이 가장 많은 시간대를 기준으로 산정합니다(별표 1의6 비고 나). 설치 대상(연면적 · 병상 수 등)은 별표 1의6 제1호를 따릅니다. 앱의 용도 버튼과 대응은 부록 A2.

4-4. 일반 건축물 25 ㎥/인·h

공동주택 이외 건축물의 필요환기량은 25 ㎥/인·h 이상입니다(기술기준 별표 3 2.1.2(2)②). 별표 1의6에 해당하지 않는 식당 · 숙박 · 직접입력 용도에 이 값을 씁니다. 별표 1의6 대상이면 그 값(29 · 36)이 우선합니다.

4-5. 실내주차장

별표 1의6 자목(연면적 2천 ㎡ 이상 실내주차장)은 단위면적당 27 ㎥/㎡·h입니다(비고 라). 주차장법 시행규칙 제6조제1항제8호는 일산화탄소 농도(앞뒤 8시간 평균 50 ppm 이하, 실내주차장 25 ppm 이하)를 정할 뿐 환기 횟수 규정은 없습니다. 기술기준 별표 3 2.1.2(4)는 CO 감지기 자동운전 · 제연겸용 송풍기 250 ℃ 60분 이상을 요구합니다.

4-6. 설계 권장 환기횟수

공동주택을 뺀 용도별 회/h는 법령 수치가 아닌 설계 권장값입니다. 화장실 · 주방 · 창고처럼 사람 수로 정하기 어려운 실은 이 값으로 체적 기준 환기량을 구합니다. 다중이용시설은 인원 기준이 대개 더 크므로 재실 인원을 꼭 넣으십시오 — 예제 A 사무실은 체적 기준 1,500 ㎥/h보다 법정 필요환기량 2,900 ㎥/h가 약 1.9배 큽니다.

4-7. 기준·설계 환기량

계산값은 부동소수 오차를 없앤 뒤 올림해 정수 ㎥/h로 표시합니다(예: 2,900 × 1.1 = 3,190).

4-8. 외기량·덕트 연동

풍속 값은 앱의 설계 참고값입니다. 제3종(배기 기계) 방식이면 급기 덕트 대신 급기구 면적을 검토합니다.

4-9. 계산 범위·한계

4-10. v5.0.10 근거·계산 정정 (2026-10-13)

정정 전 판으로 산정한 다중이용시설 · 주차장 환기량은 법정 필요환기량보다 작게 나왔을 수 있습니다. 이전 산정서가 있으면 다시 확인하십시오.

05실무 작업 방법

5-1. 단계별 절차

5-2. 도면 반영 전 확인

5-3. 다중 구역 예제

합계 기준 환기량 71,880 ㎥/h · 설계 환기량 79,068 ㎥/h. 사무실 · 회의실은 인원 기준(29 ㎥/인·h), 지하주차장은 면적 기준(27 ㎥/㎡·h)이 체적 기준보다 커서 기준 환기량을 정했고, 화장실은 체적 기준(10회/h)으로 정했습니다.

06문제 해결·FAQ

부록

A1. 예제 입력값

A2. 용도별 기준표 (앱 내장값)

A3. 버전 변경 내역

A4. 용어
