RTS-MANMIN 건축물 부하계산 사용자 매뉴얼

00이 매뉴얼에 대하여

RTS-MANMIN은 ASHRAE RTS법(Radiant Time Series)으로 건축물 냉·난방 부하를 실별·장비별·건물별로 산정하고 A4 산출서와 Excel로 출력하는 웹 계산도구입니다. 이 매뉴얼은 처음 쓰는 설비·건축 기술자가 화면 순서대로 따라 하며 결과를 읽고 검토할 수 있도록 작성했습니다.

01RTS-MANMIN 한눈에 보기

설치 없이 브라우저에서 바로 실행되는 단일 페이지 앱(PWA)입니다. 입력은 모두 내 PC 브라우저 안에서 처리되며 서버로 전송되지 않습니다.

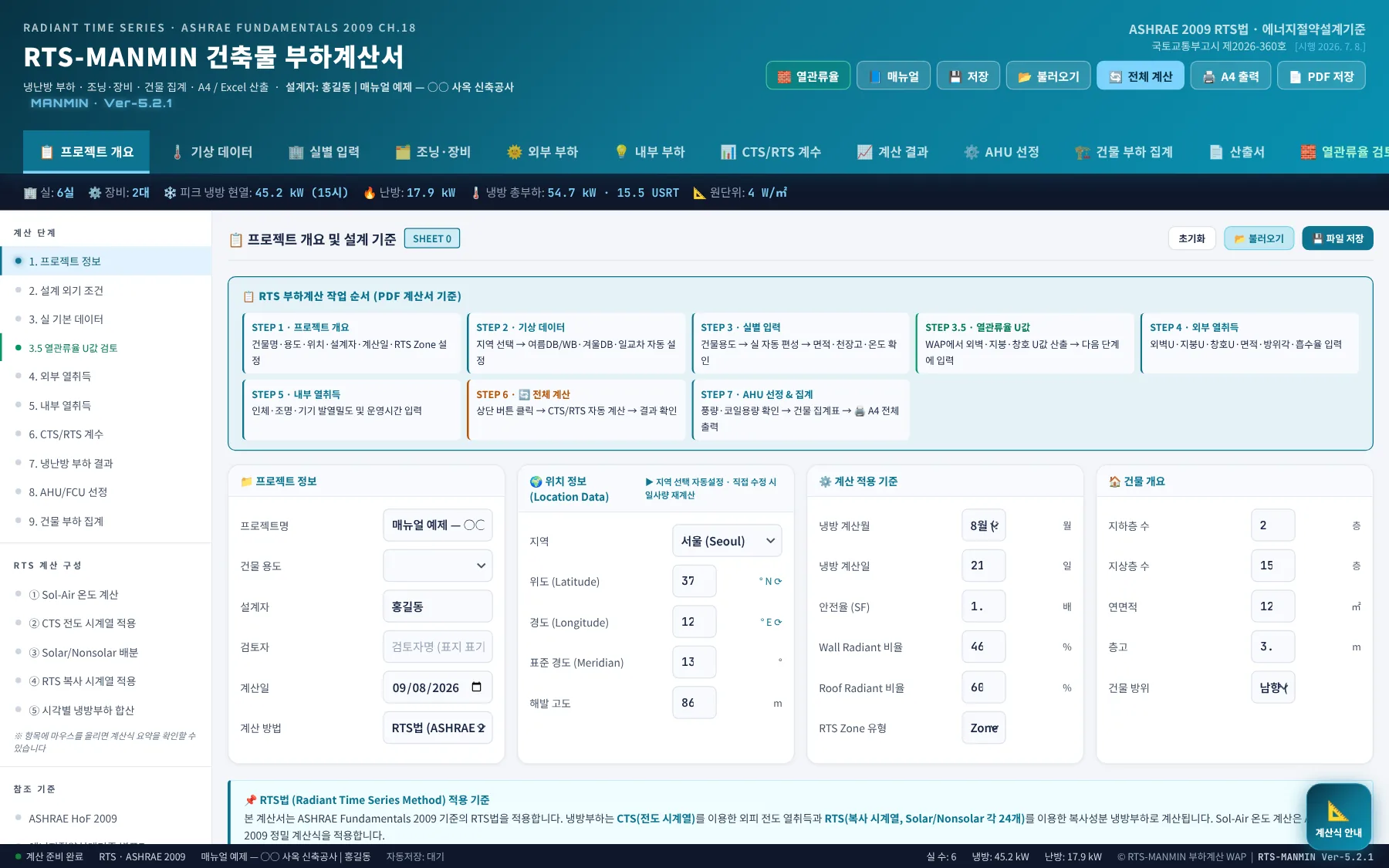

1-1. 화면 구성

1234

1. 1헤더 버튼: 저장·불러오기·전체 계산·출력
2. 2작업 탭 12개: 왼쪽에서 오른쪽 순서가 작업 순서
3. 3요약 스트립: 실 수·장비 수·피크 냉방·난방·총부하·원단위가 계산 때마다 갱신
4. 4계산 단계 메뉴: 탭과 같은 곳으로 이동, 아래쪽은 RTS 계산 구성 설명

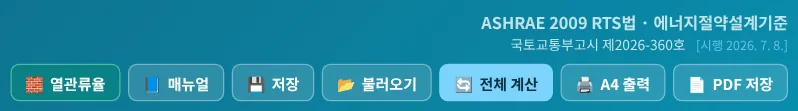

1-2. 헤더 버튼

1234567

1. 1저장 — 현재 입력 전체를 .rts 파일로 내려받기
2. 2불러오기 — .rts 파일을 열어 이어서 작업
3. 3전체 계산 — 입력 검증 후 모든 부하 재계산
4. 4A4 출력 — 산출서 인쇄
5. 5PDF 저장 — 파일명 RTS_부하계산서_{프로젝트}_{날짜}
6. 6열관류율 — 열관류율 종합검토 WAP 새 창
7. 7매뉴얼 — 이 사용자 매뉴얼을 새 창으로 열기(Ver-5.2.1 신설, 인터넷 연결 필요)

1-3. 설치·저장·불러오기

• 앱 설치(PWA) — Edge·Chrome 주소창 오른쪽의 설치 아이콘 또는 헤더 「📲 설치」. 설치 후에는 오프라인에서도 실행됩니다.
• 업데이트 — 새 버전이 배포되면 앱을 한 번 닫았다 열거나 Ctrl+F5. 헤더의 버전 표기(예: MANMIN · Ver-5.2.1)로 확인합니다.
• 저장 파일(.rts) — JSON 형식. 이전 판(스키마 4·5)에서 저장한 파일도 그대로 열립니다. 새 항목(θ별 SHGC·IAC 등)은 비어 있는 상태로 열리며 이전과 같은 결과를 냅니다.
• 매뉴얼 — 헤더 「📘 매뉴얼」 버튼을 누르면 이 문서가 새 창으로 열립니다. 주소: manminkim-eng.github.io/Radiant-Time-Series-Method/manual/ — 매뉴얼은 오프라인 저장 대상이 아니어서 인터넷이 끊기면 열리지 않는다는 안내만 표시됩니다.
• 자동 저장 없음 — 작업 중간중간 「💾 저장」을 눌러 파일로 보관하십시오. 브라우저 기록 삭제 시 화면 입력은 사라집니다.

0210분 따라하기

예제 파일(6실·장비 2대)을 열어 계산하고 산출서까지 뽑아 봅니다. 새 프로젝트도 같은 순서로 입력합니다.

1. 예제 파일 열기매뉴얼 폴더의 sample/manual_example_6rooms.rts를 「📂 불러오기」로 엽니다. 요약 스트립에 「실 6실 · 장비 2대」가 표시되면 정상입니다.
2. 프로젝트 개요 확인지역(도시)을 고르면 위도·경도·설계 외기조건이 자동 입력됩니다. 냉방 계산월·일(기본 8월 21일)과 안전율(SF 1.10)을 확인합니다. → 3-1
3. 기상 데이터 확인냉방 건구·습구온도, 일교차, 난방 외기온, 실내 설정조건을 확인합니다. 지역 선택값은 별표7 원문 값입니다. → 3-2
4. 실 입력실별 입력 탭에서 실 번호·면적·천장고·용도·인원밀도·조명/기기 밀도·침기·장비 번호를 입력하고, 각 행의 「▶ 상세」에서 유리창·외벽/지붕을 방위별로 넣습니다. → 3-3
5. 장비 배정조닝·장비 탭에서 공조기를 등록하고 실을 배정합니다. 외기량은 인원·면적·직접 3가지 방식 중 선택합니다. → 3-6
6. 전체 계산헤더 「🔄 전체 계산」. 입력 검증 창에 누락·이상치가 나오면 확인 후 계속합니다. 예제의 결과는 건물 냉방 현열 45,166 W(15시), 잠열 13,843 W, 난방 17,864 W입니다.
7. 결과 검토계산 결과 탭에서 시각별 차트와 항목별 분석을 보고, 「✔ 검증 · 항목 합계 = 피크 현열」 표시를 확인합니다. → 3-9
8. 산출서·저장산출서 탭에서 A4 미리보기를 확인하고 「📄 PDF 저장」, 마지막으로 「💾 저장」으로 .rts를 보관합니다. → 3-11

03탭별 기능 상세

각 탭의 입력란과 버튼, 계산에 쓰이는 방식을 화면 순서대로 설명합니다.

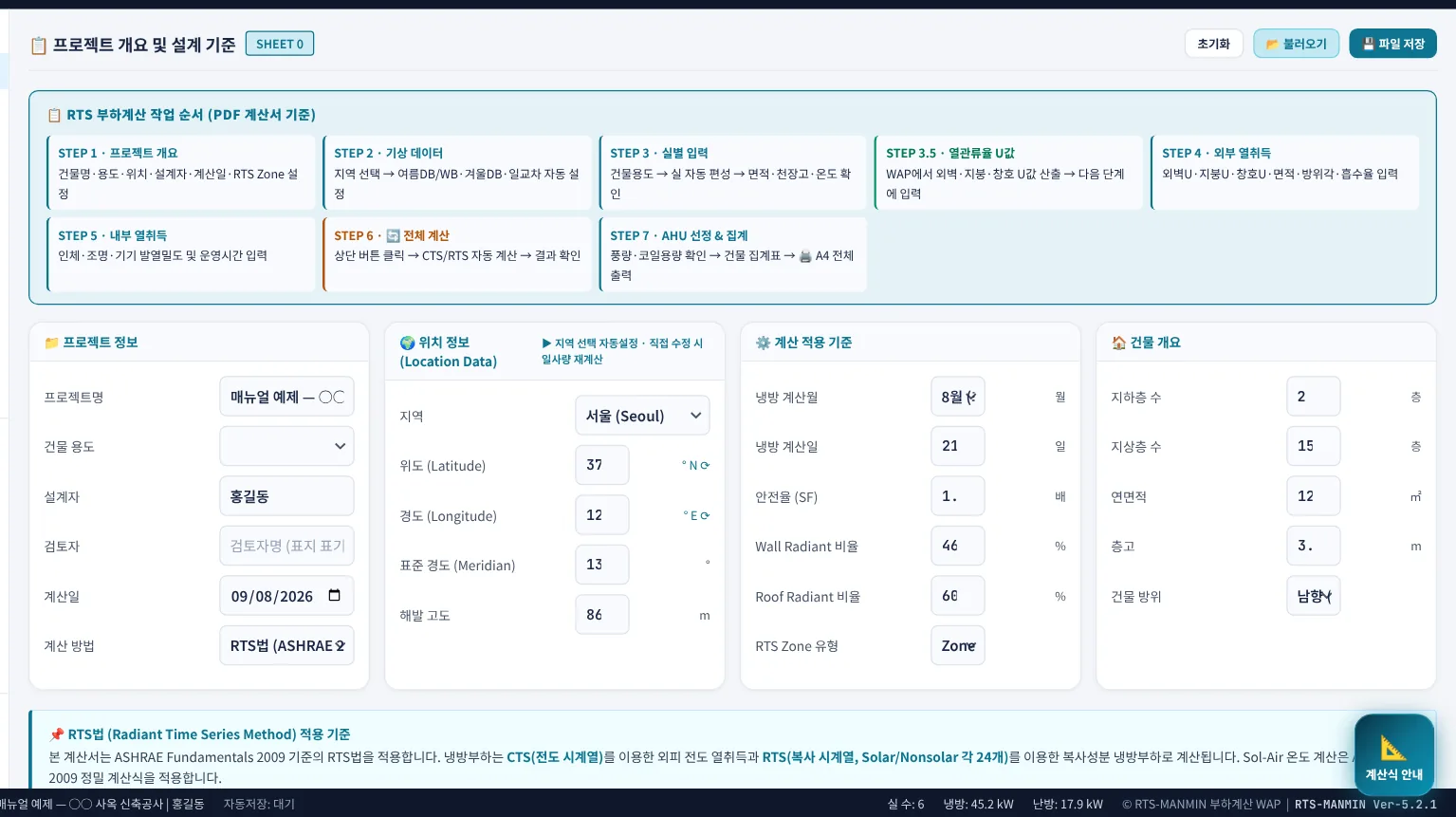

3-1. 프로젝트 개요

12345

1. 1프로젝트명·용도·설계자 — 산출서 표지와 머리말에 표시
2. 2지역 — 선택 시 위도·경도·표고와 별표7 설계 외기조건 자동 입력
3. 3위도·경도·표준경도·표고 — 태양 위치 계산에 직접 사용
4. 4냉방 계산월·일 — 이 날짜의 태양 위치로 일사 계산
5. 5안전율(SF) — 표시·산출서 기준값(실별 SF가 계산에 우선)

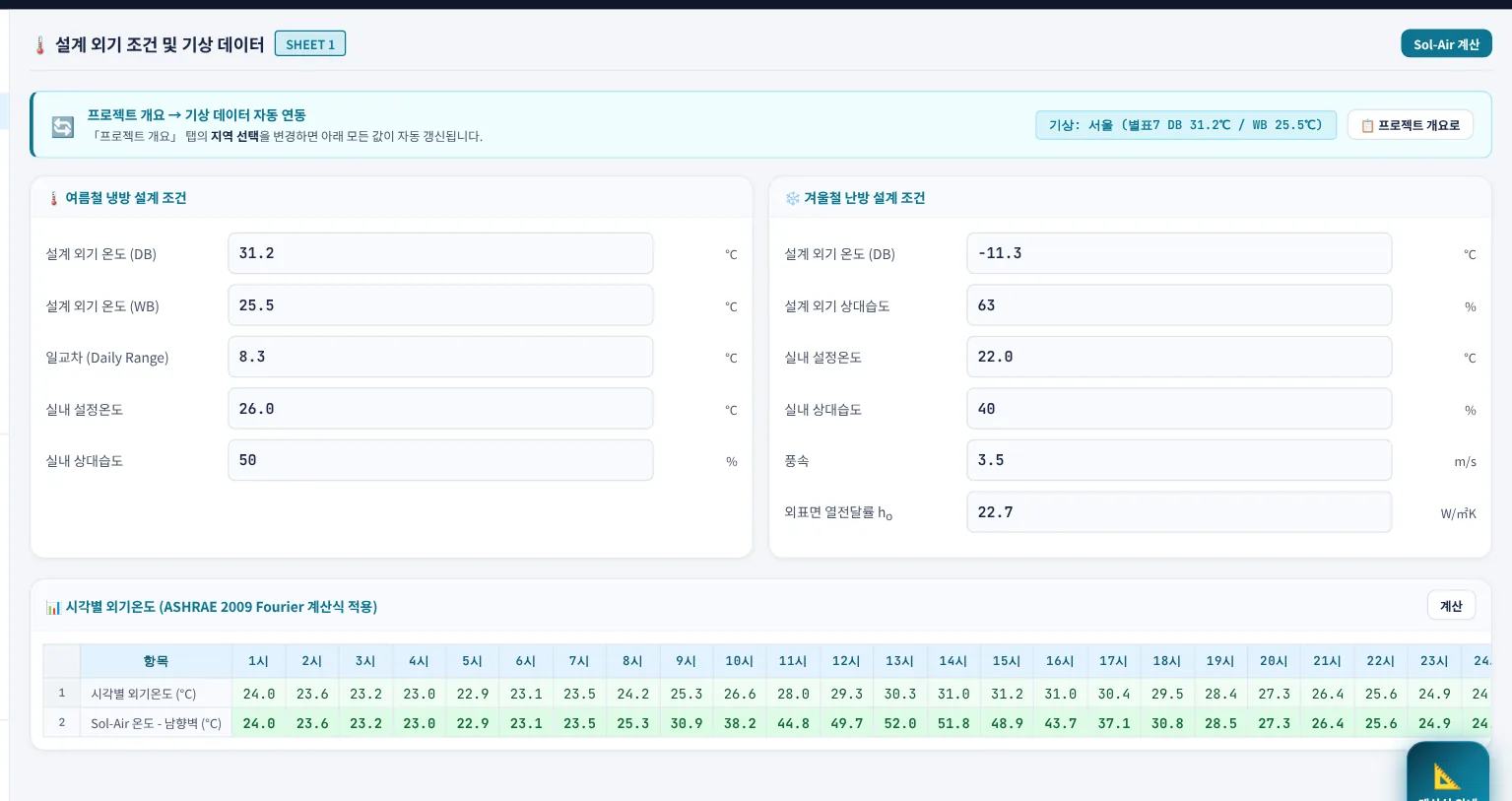

3-2. 기상 데이터

123456

1. 1냉방 설계 건구온도(℃)
2. 2냉방 설계 습구온도(℃)
3. 3일교차(℃) — 시각별 외기온 곡선의 진폭
4. 4난방 설계 외기온(℃)
5. 5실내 냉방 설정온도(℃)
6. 6외표면 열전달률 h_o(W/㎡K, Ver-5.2.0 신설) — Sol-Air 계산용

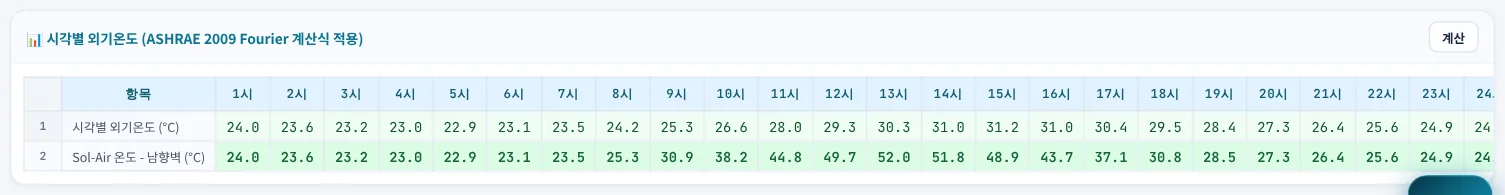

시각별 외기온은 최고온도와 일교차로 만든 24시간 곡선입니다. 표의 Sol-Air는 남향 수직면 대표값이며, 실제 계산은 부위별 방위·경사·흡수율로 따로 구합니다(4-3).

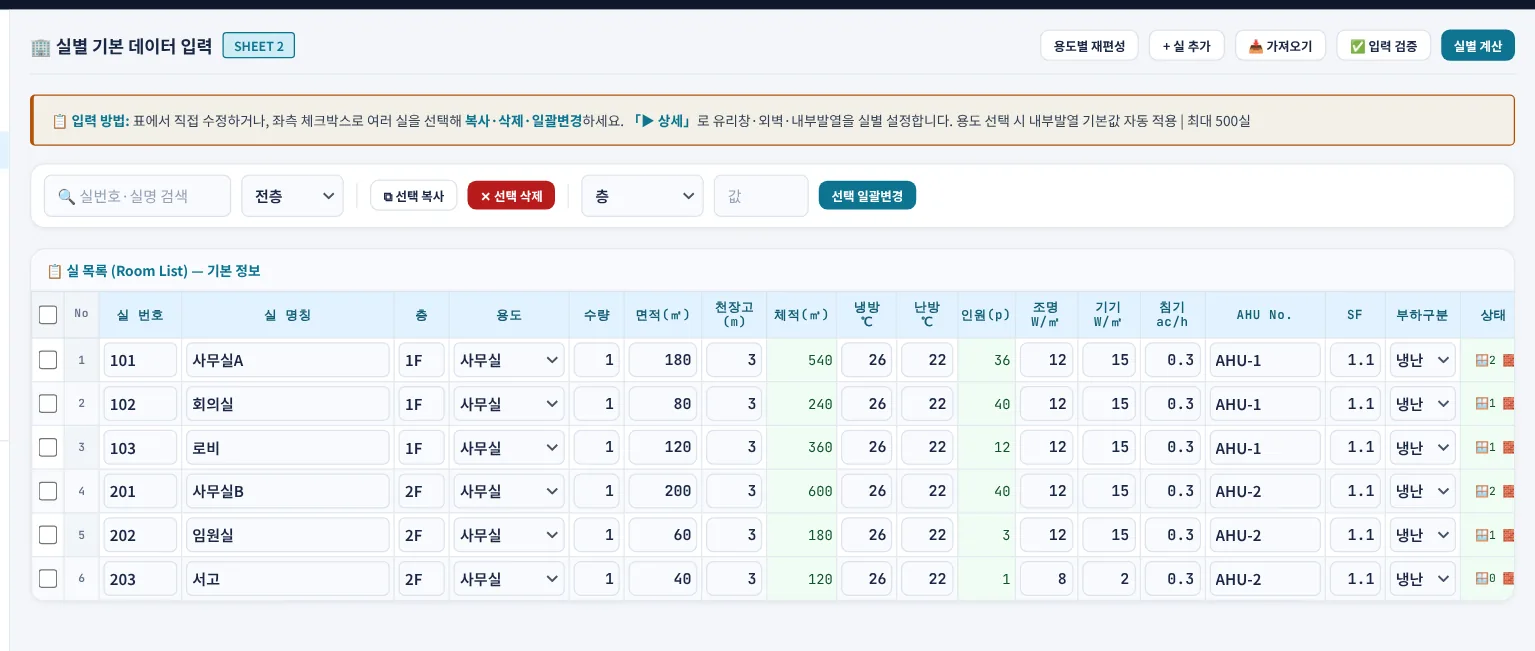

3-3. 실별 입력

123

1. 1+ 실 추가
2. 2📥 가져오기 — CSV/XLSX 템플릿 일괄 입력
3. 3실 목록 — 표에서 바로 수정, 체크 후 복사·삭제·일괄변경

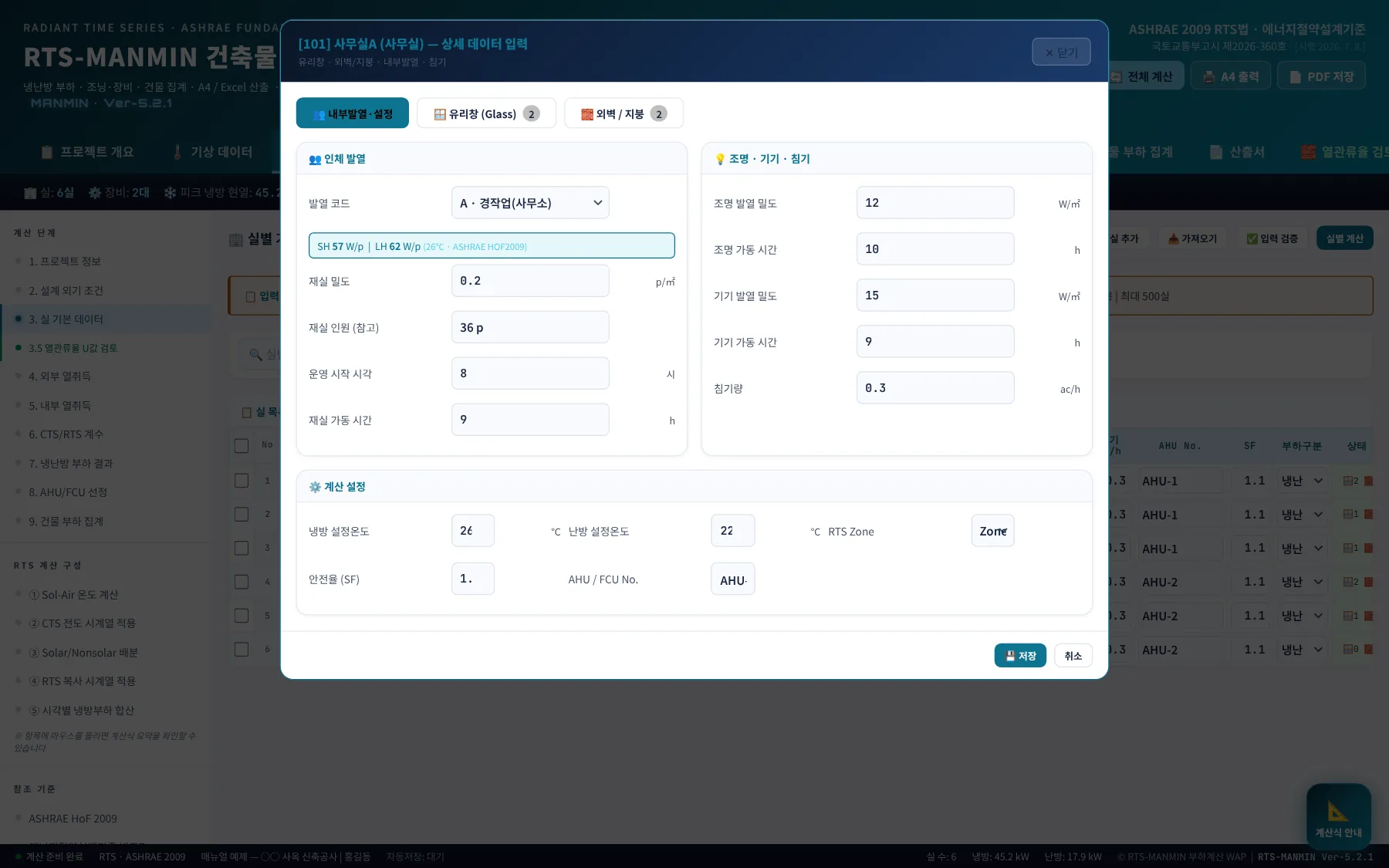

3-4. 실 상세 모달 (▶ 상세)

12

1. 1실별 안전율
2. 2RTS Zone(현재 참고값)

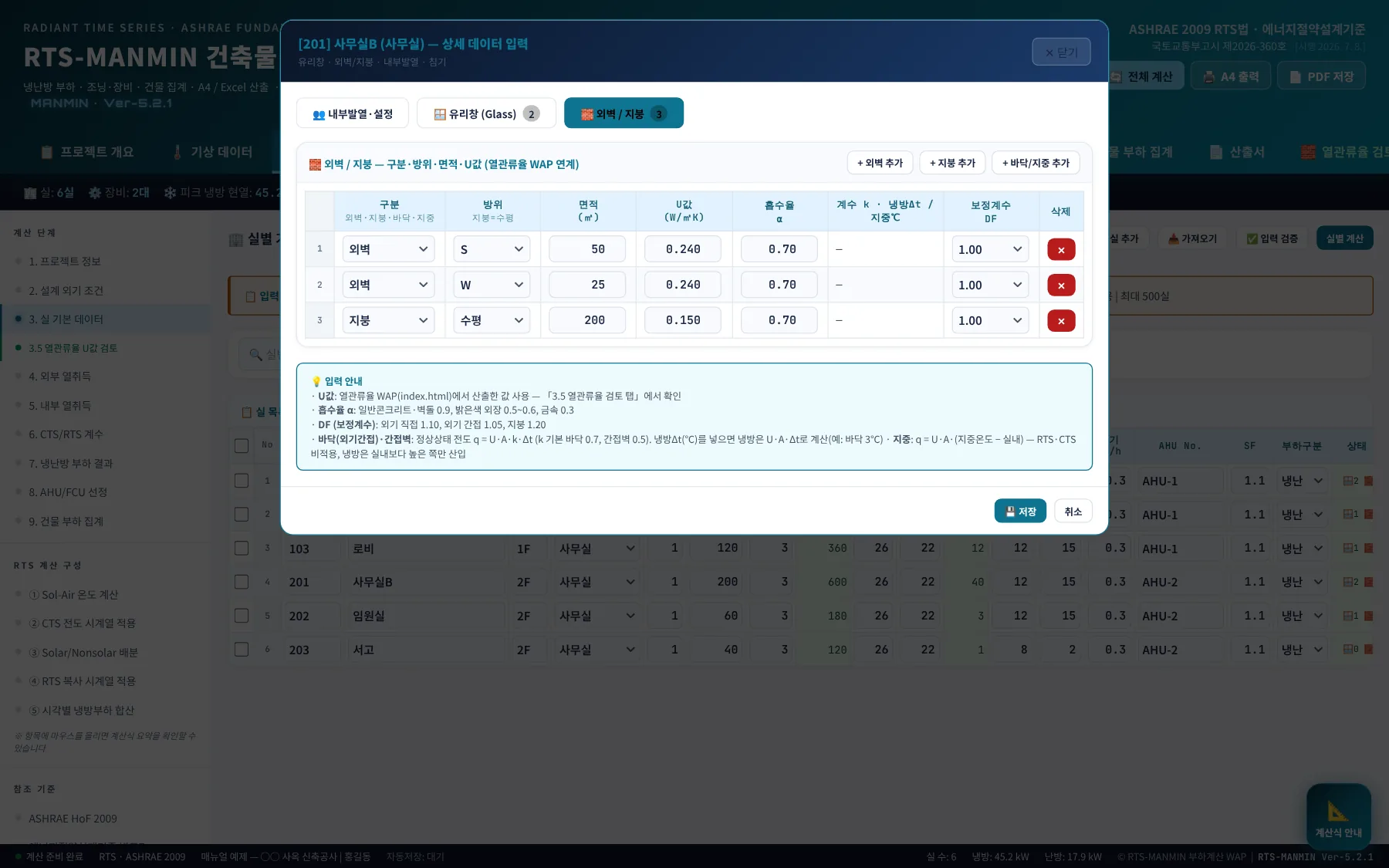

123

1. 1+ 외벽 추가
2. 2+ 지붕 추가 — 방위는 「수평」
3. 3+ 바닥/지중 — 정상상태 전도 부위

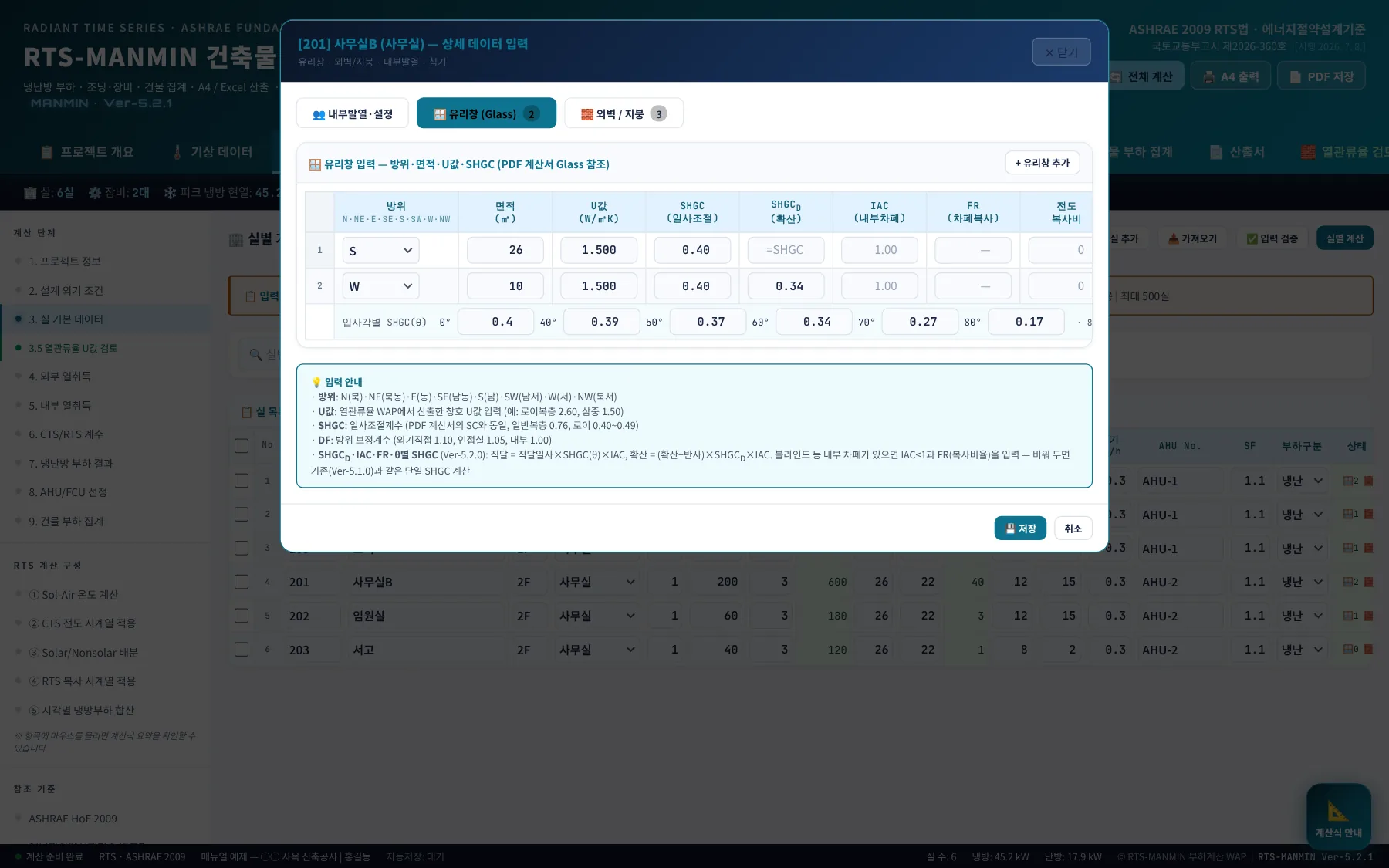

12

1. 1+ 유리창 추가
2. 2「θ」 버튼 → 입사각별 SHGC 6점 입력 행

외벽/지붕 탭의 흡수율 α는 Ver-5.2.0부터 실제 계산에 반영됩니다(이전 판은 0.9 고정). 밝은 외장재는 0.5~0.6, 일반 콘크리트·어두운 외장은 0.9를 씁니다. 지붕은 방위와 관계없이 수평면 일사로 계산합니다.

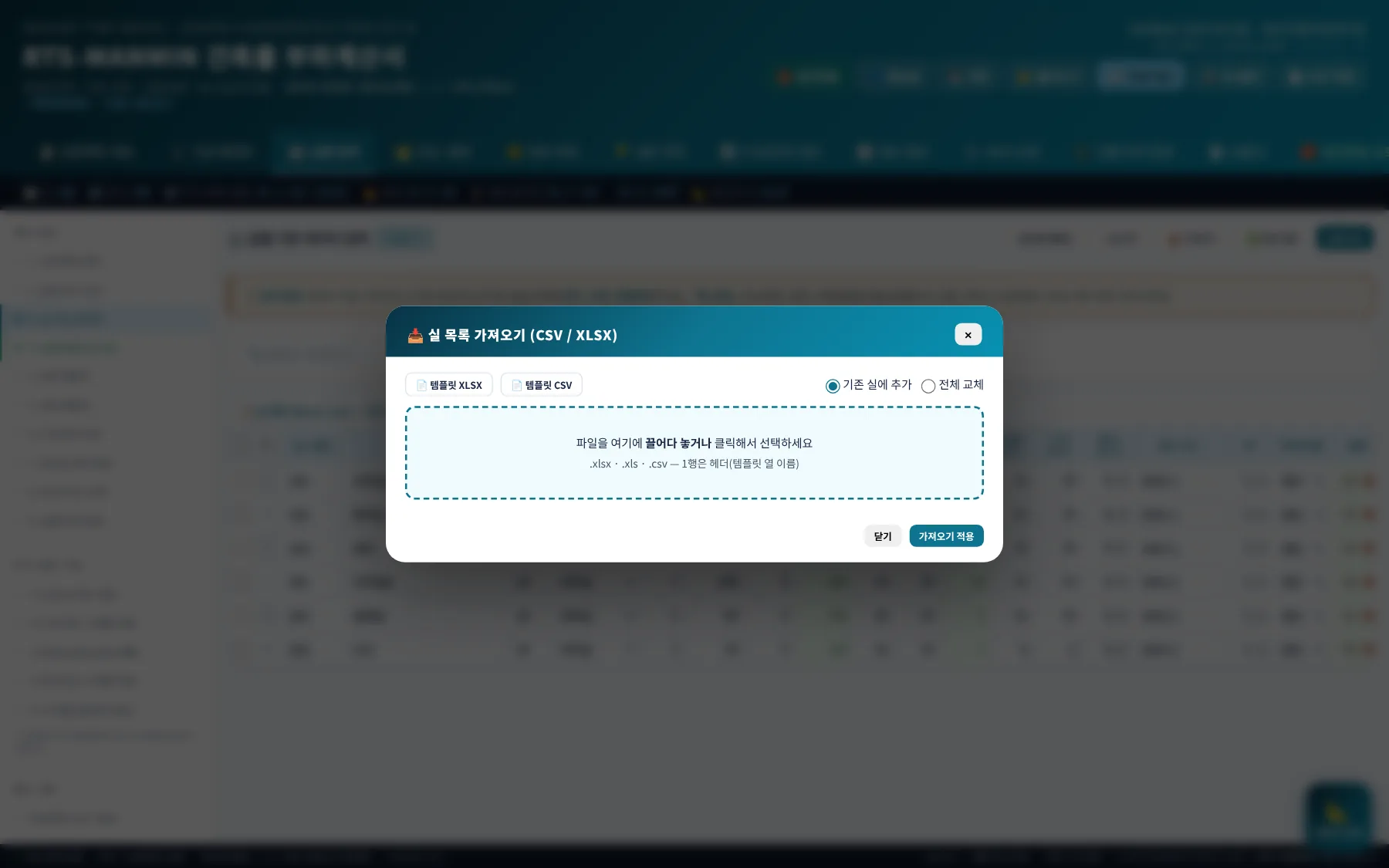

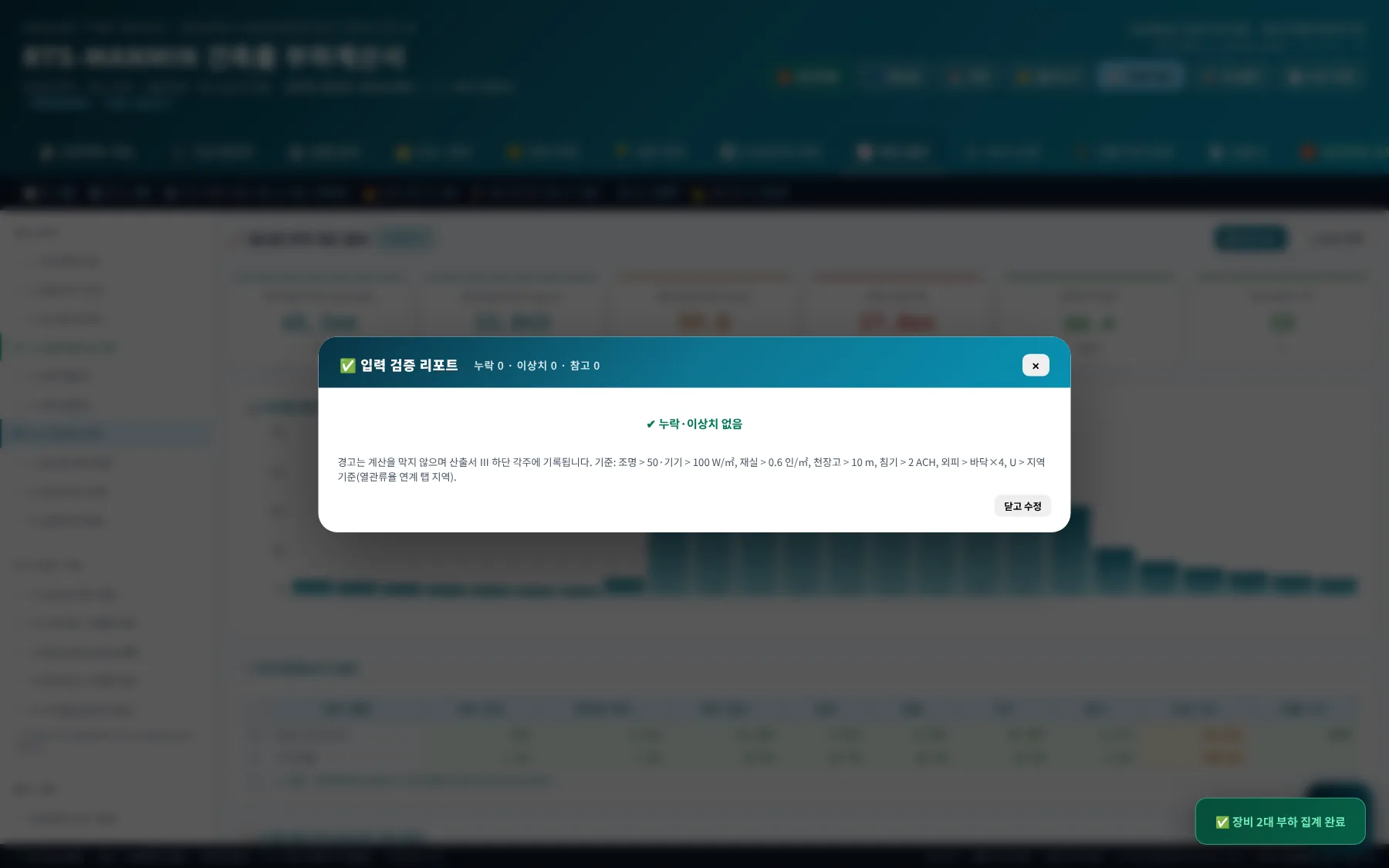

3-5. CSV 가져오기 · 입력 검증

가져오기 템플릿은 46열(기본 15열 + 외피 1~4 × 7열 + 지붕·비고)입니다. 벽 면적은 「길이×높이×(1−창면적비)」, 유리는 「길이×높이×창면적비」로 자동 산정됩니다. 입력 검증은 누락·이상치(조명 > 50, 기기 > 100 W/㎡, 재실 > 0.6 인/㎡, 침기 > 2 ACH, 외피 면적 과다, 지역 U값 기준 초과)·장비 미배정·외기량 0을 점검하며 계산을 막지는 않습니다. 같은 내용이 산출서 Ⅲ장 각주에 남습니다.

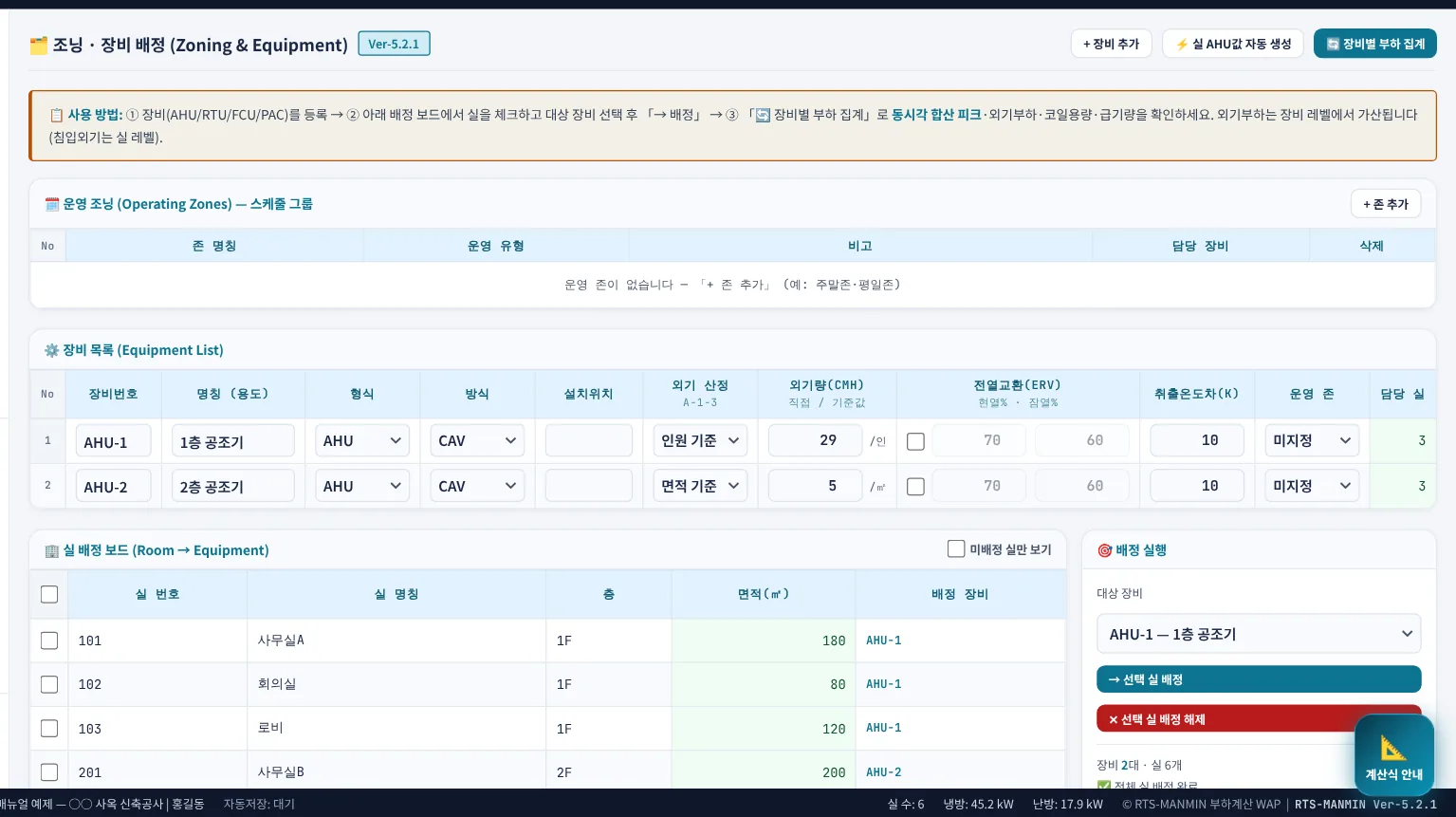

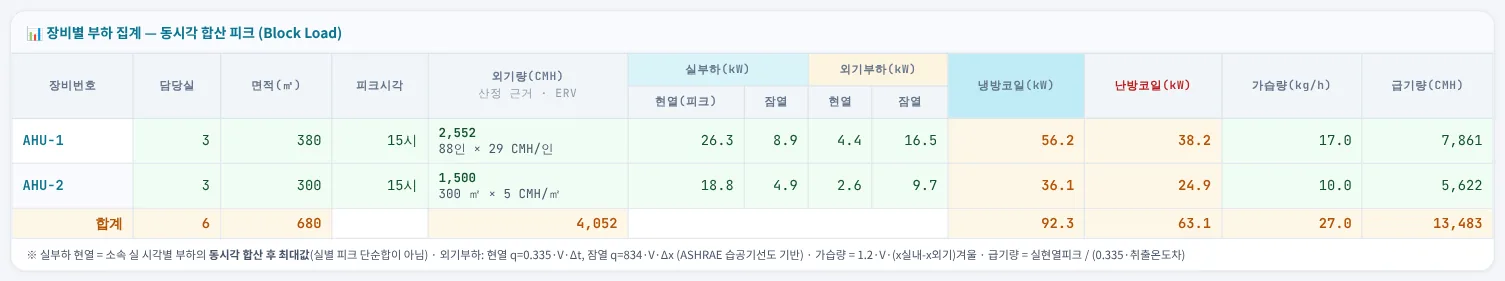

3-6. 조닝·장비

1

1. 1장비 추가

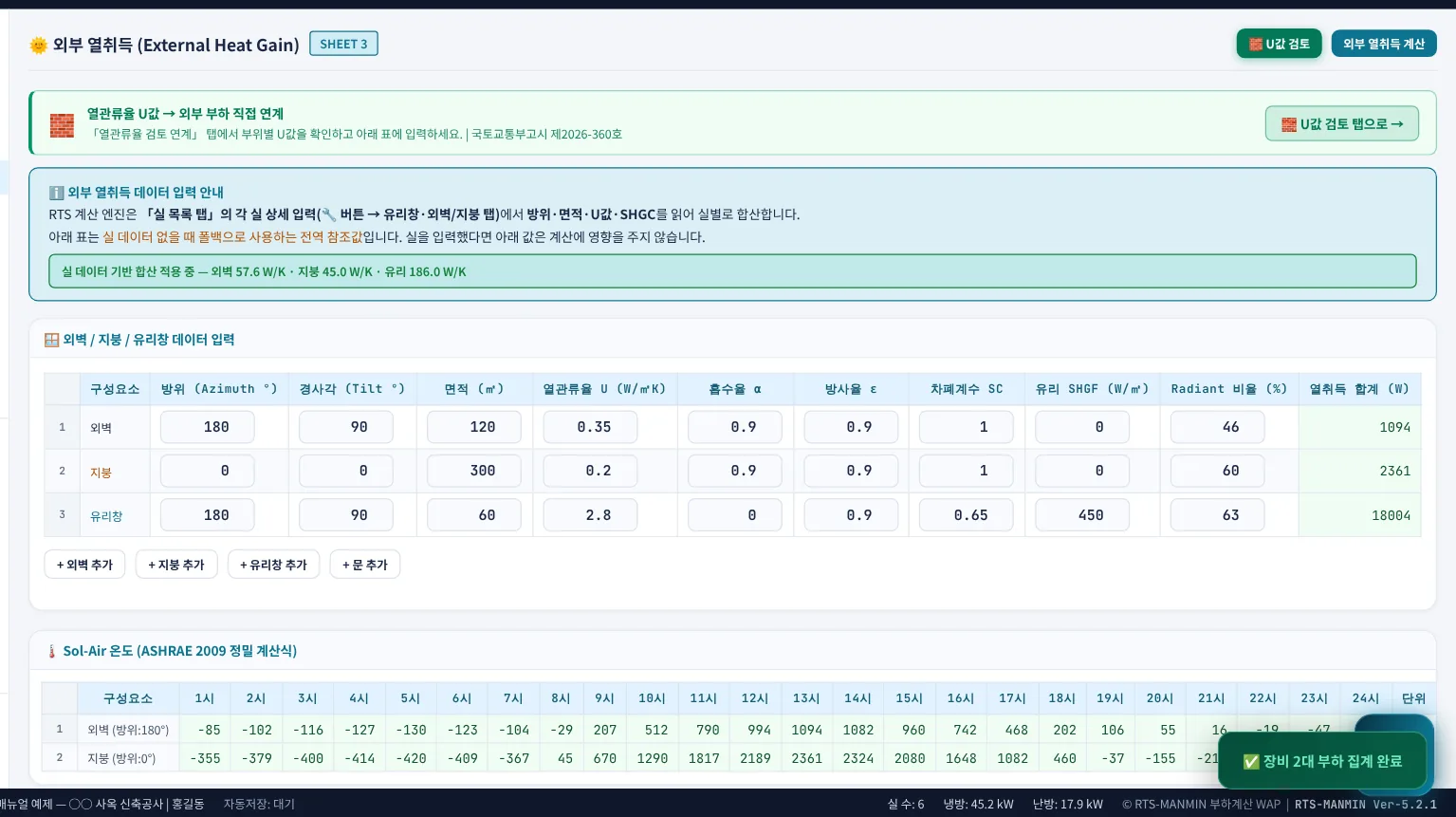

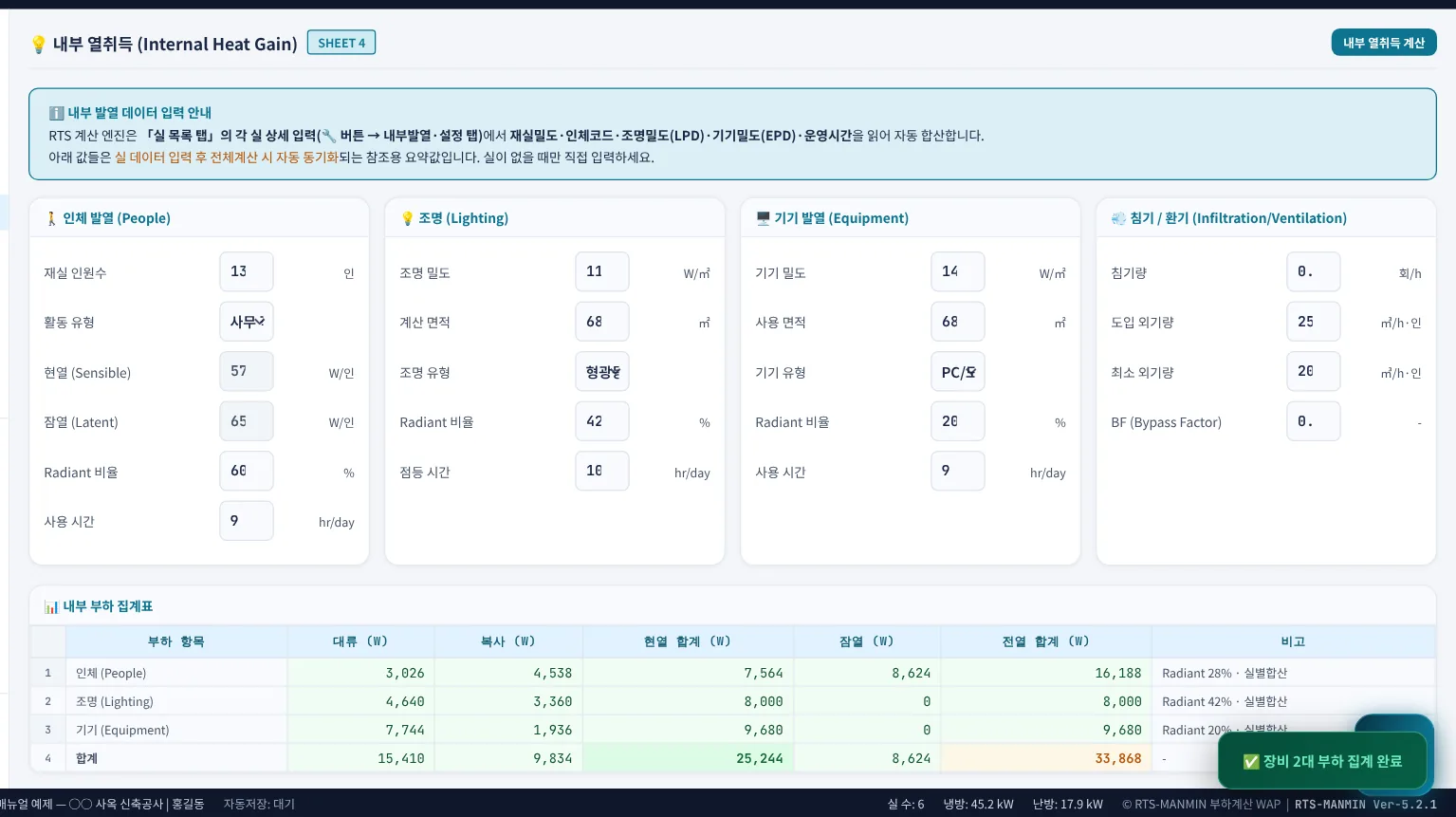

3-7. 외부 부하 · 내부 부하 탭

1

1. 1실 데이터 기반 합산 안내

실별 입력이 있으면 계산은 실 데이터만 씁니다. 두 탭의 입력란은 실을 하나도 만들지 않은 간이 계산(건물 한 덩어리) 용도입니다. 「🧱 열관류율」 탭에서는 열관류율 WAP 결과를 불러와 실 외피에 U값을 일괄 적용할 수 있습니다.

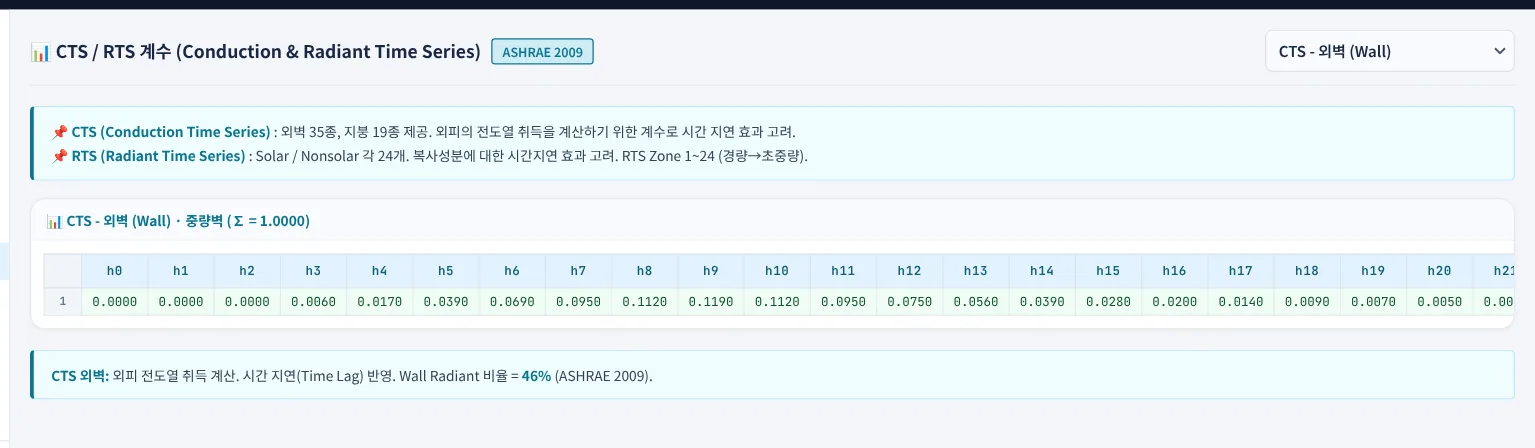

3-8. CTS/RTS 계수

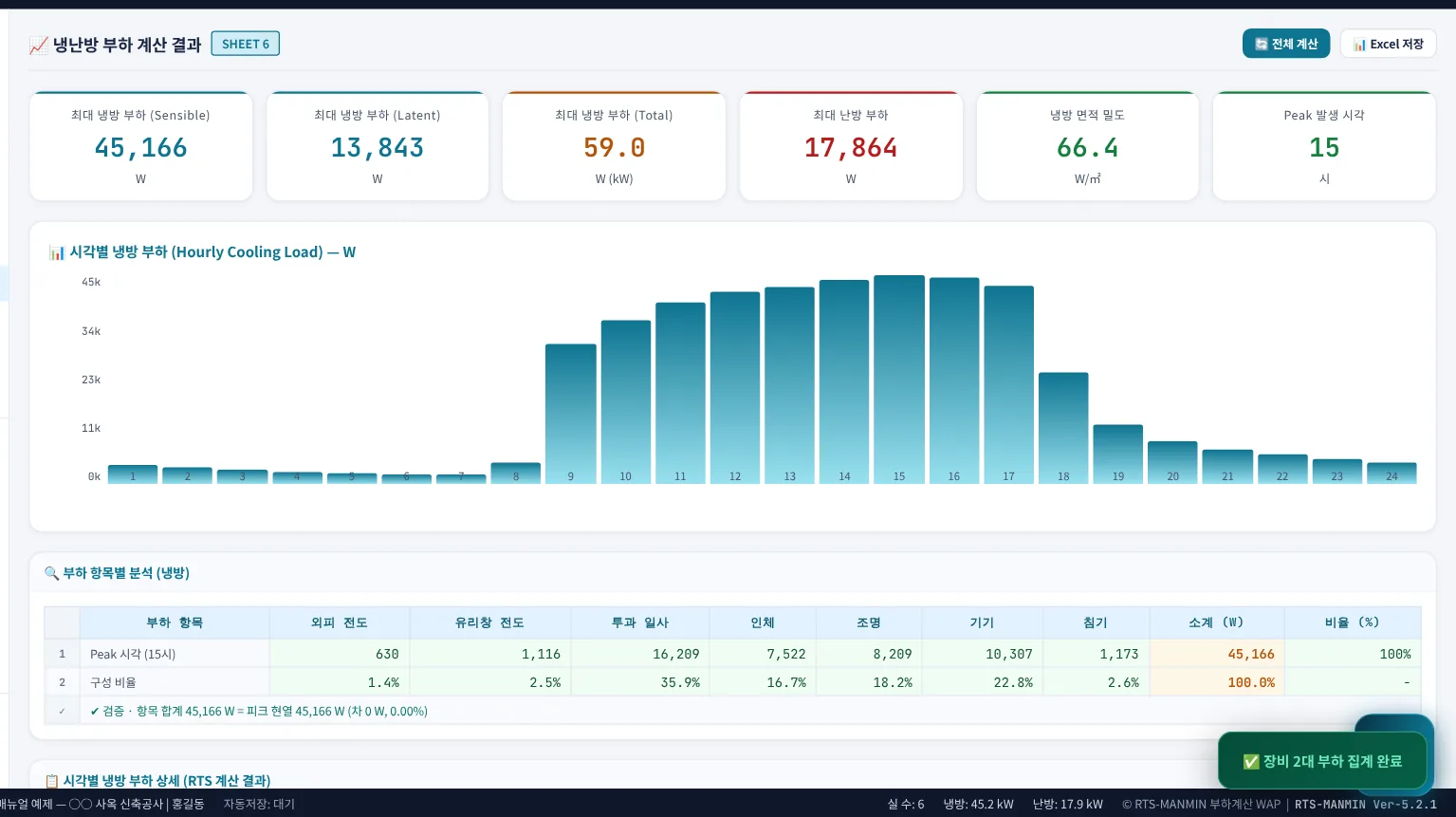

3-9. 계산 결과

123

1. 1시각별 냉방부하 차트(1~24시)
2. 2부하 항목별 분석 — 피크 시각의 7개 항목과 자체 검증
3. 3시각별 부하표(항목 × 24시간)

예제의 피크 15시 항목별 값(SF 포함)은 다음과 같습니다. 「✔ 검증」 줄은 항목 합계와 피크 현열이 일치하는지 프로그램이 스스로 확인한 결과입니다.

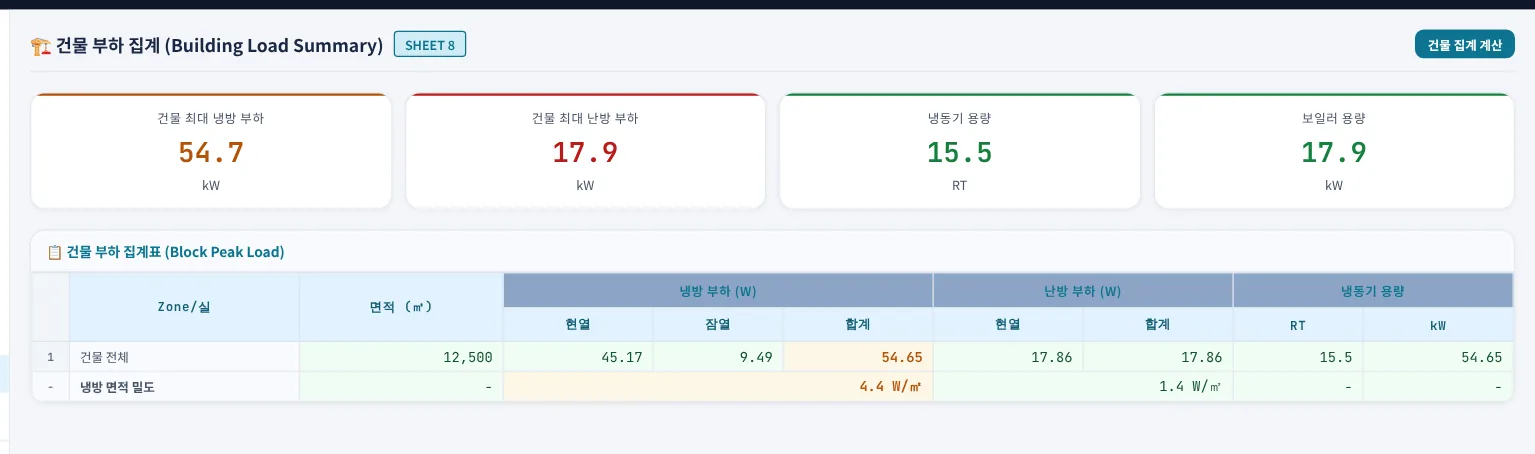

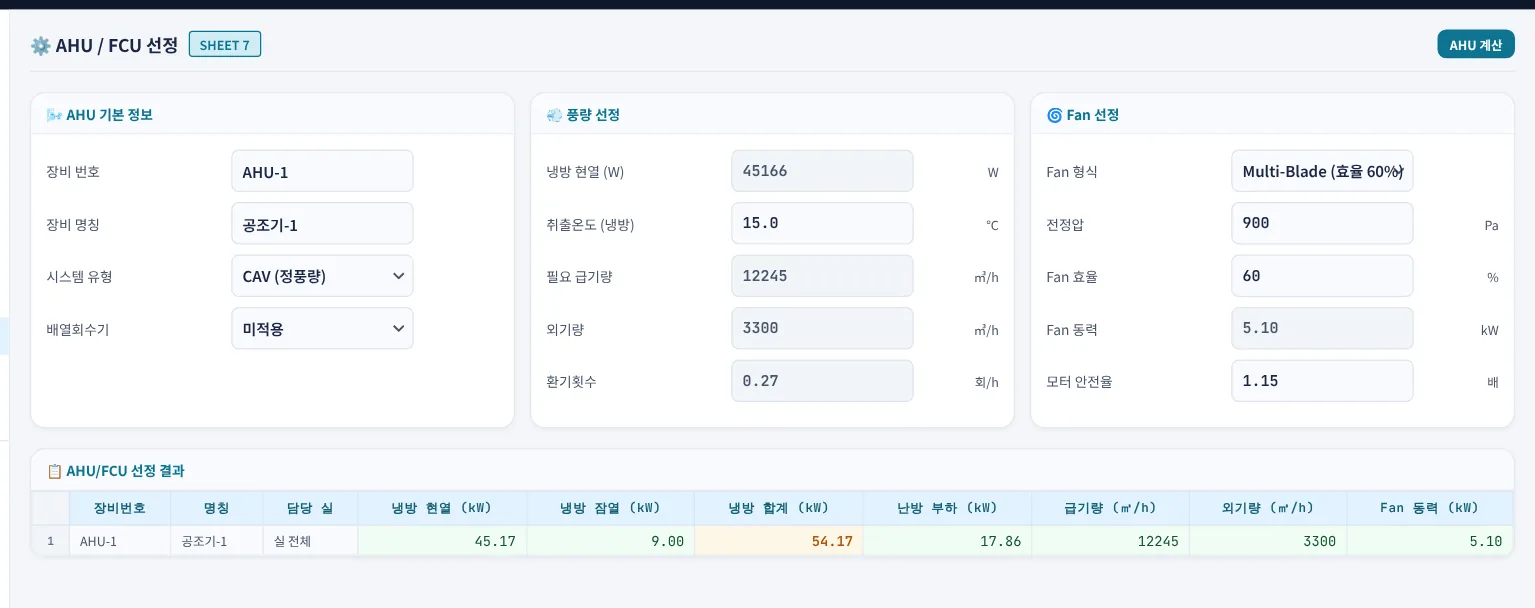

3-10. AHU 선정 · 건물 부하 집계

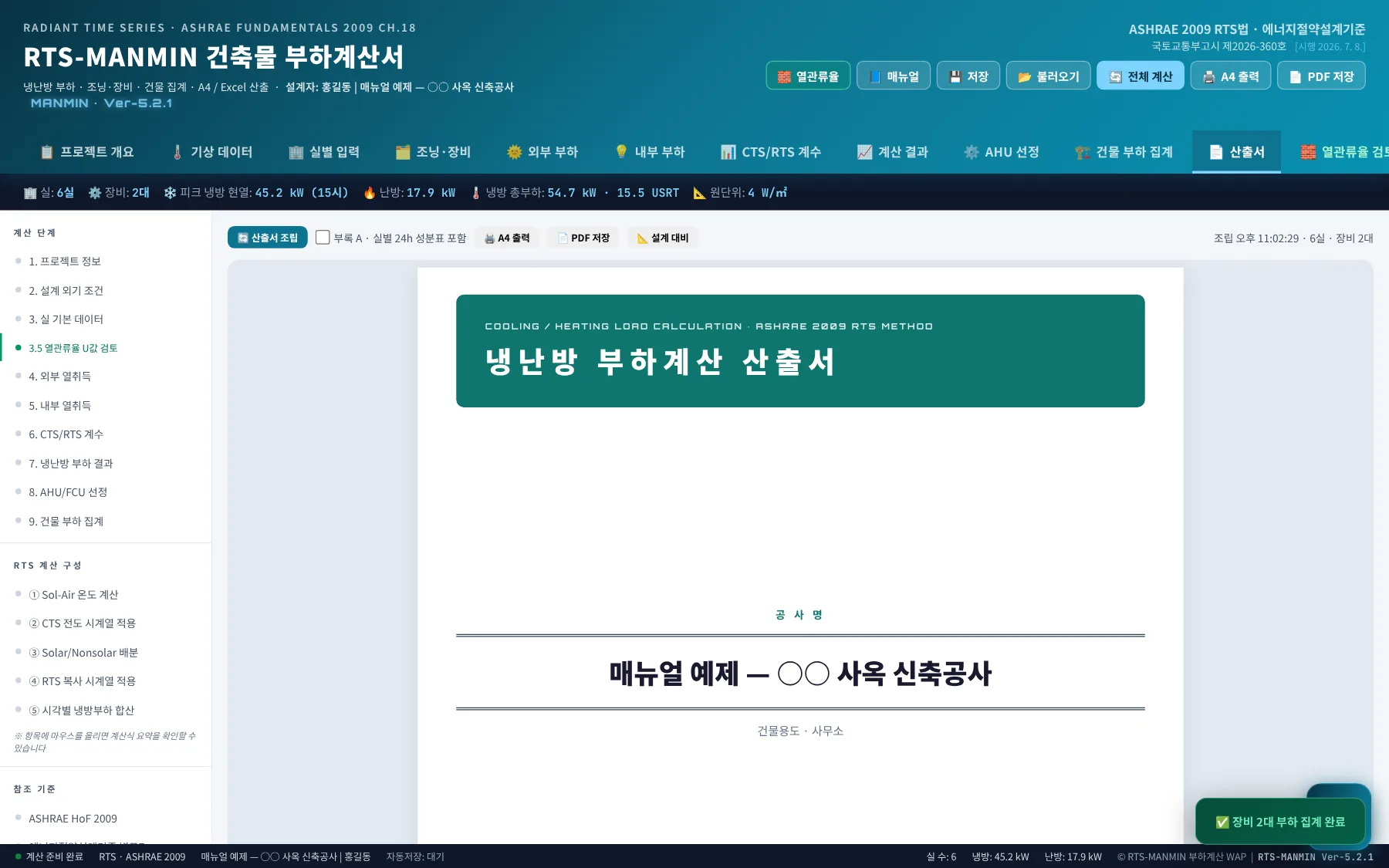

3-11. 산출서 · 출력

12

1. 1조립 상태(시각·실 수·장비 수)
2. 2A4 미리보기(표지·목차·Ⅰ~Ⅶ·부록)

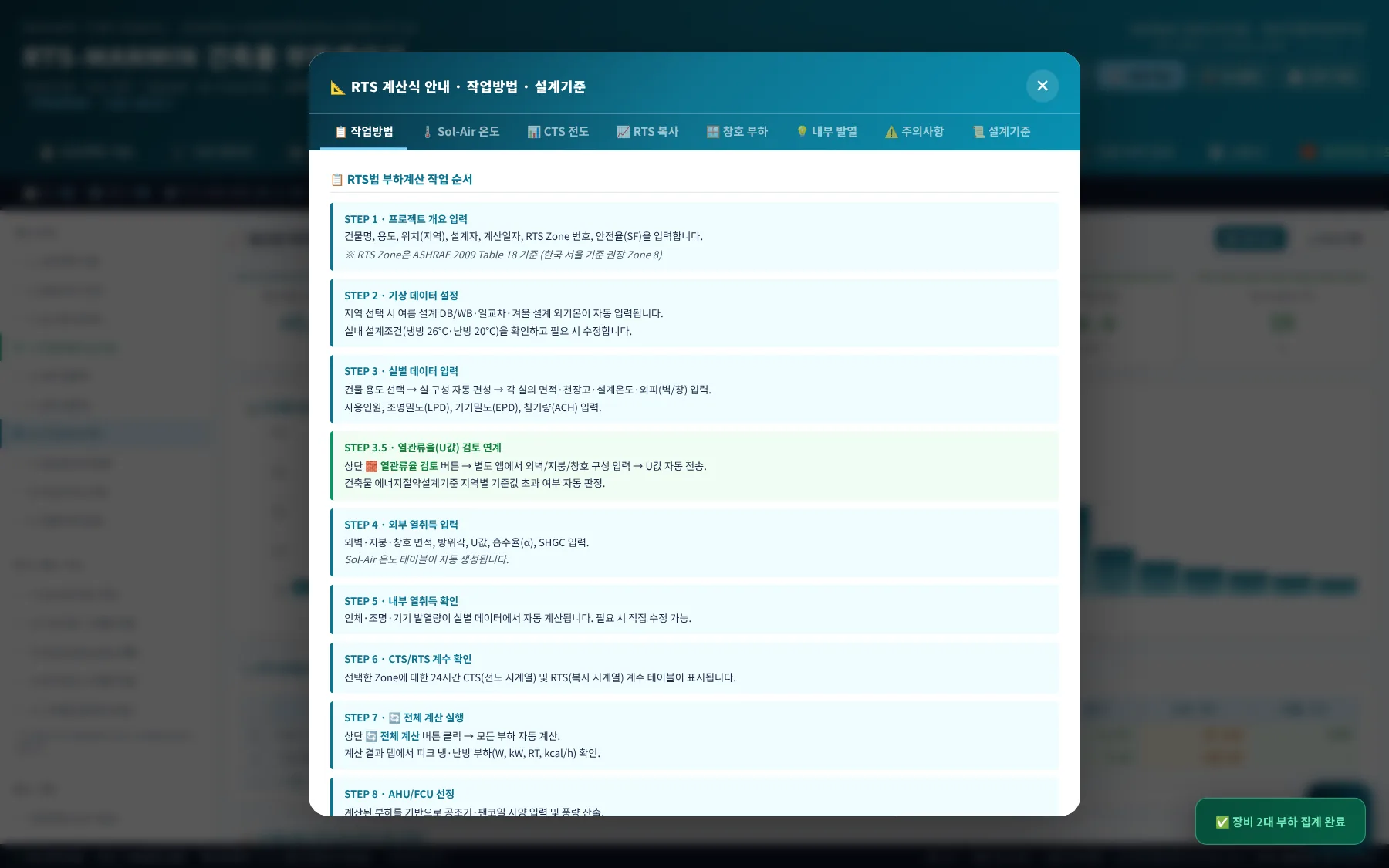

Excel 내보내기는 9개 시트(표지·설계기준·외부열취득·내부열취득·RTS계산결과·실별부하·부하집계·AHU선정·조닝장비집계)로 만들어지며, Ver-5.2.0부터 화면 값과 같은 숫자가 나옵니다. 「계산식 안내」 단추(화면 오른쪽 아래)를 누르면 탭별 계산식 요약을 볼 수 있습니다.

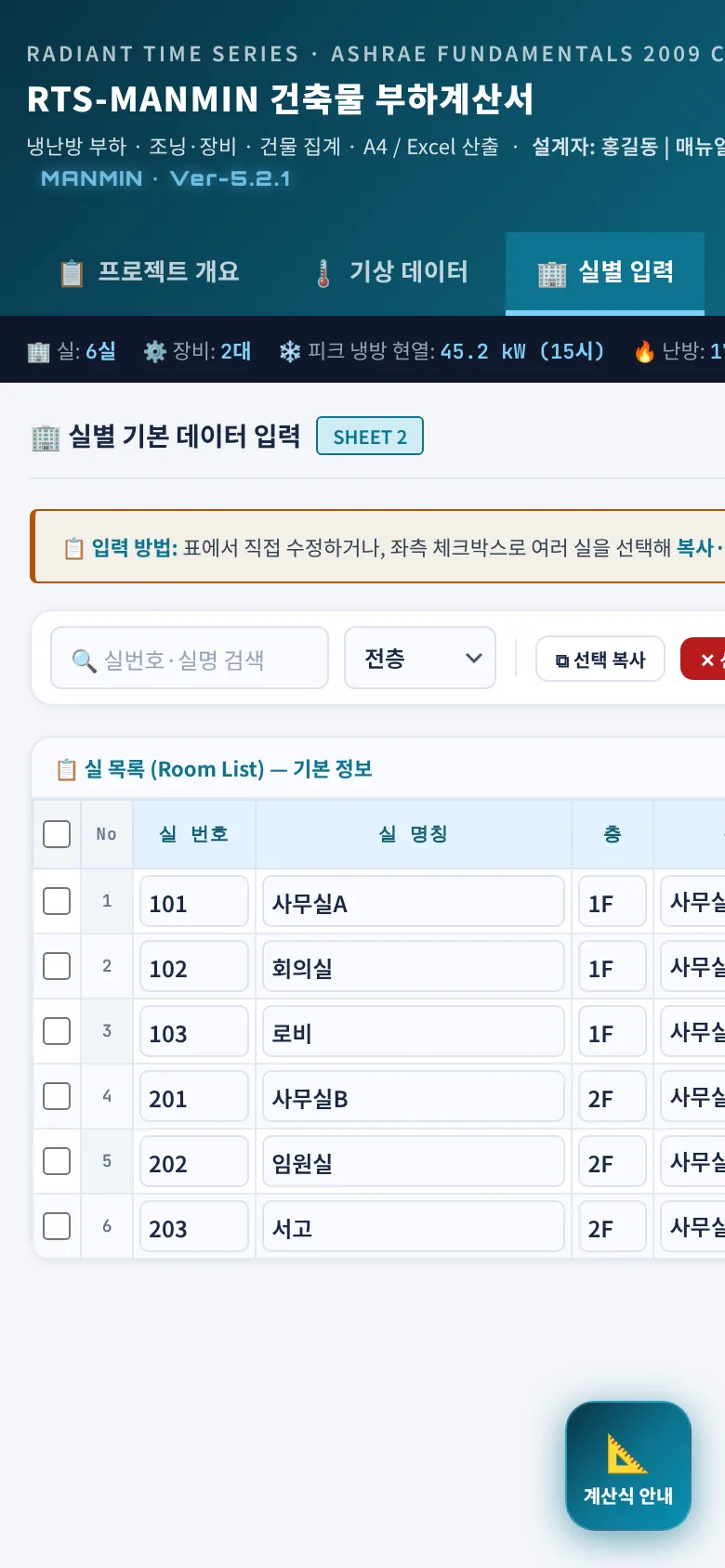

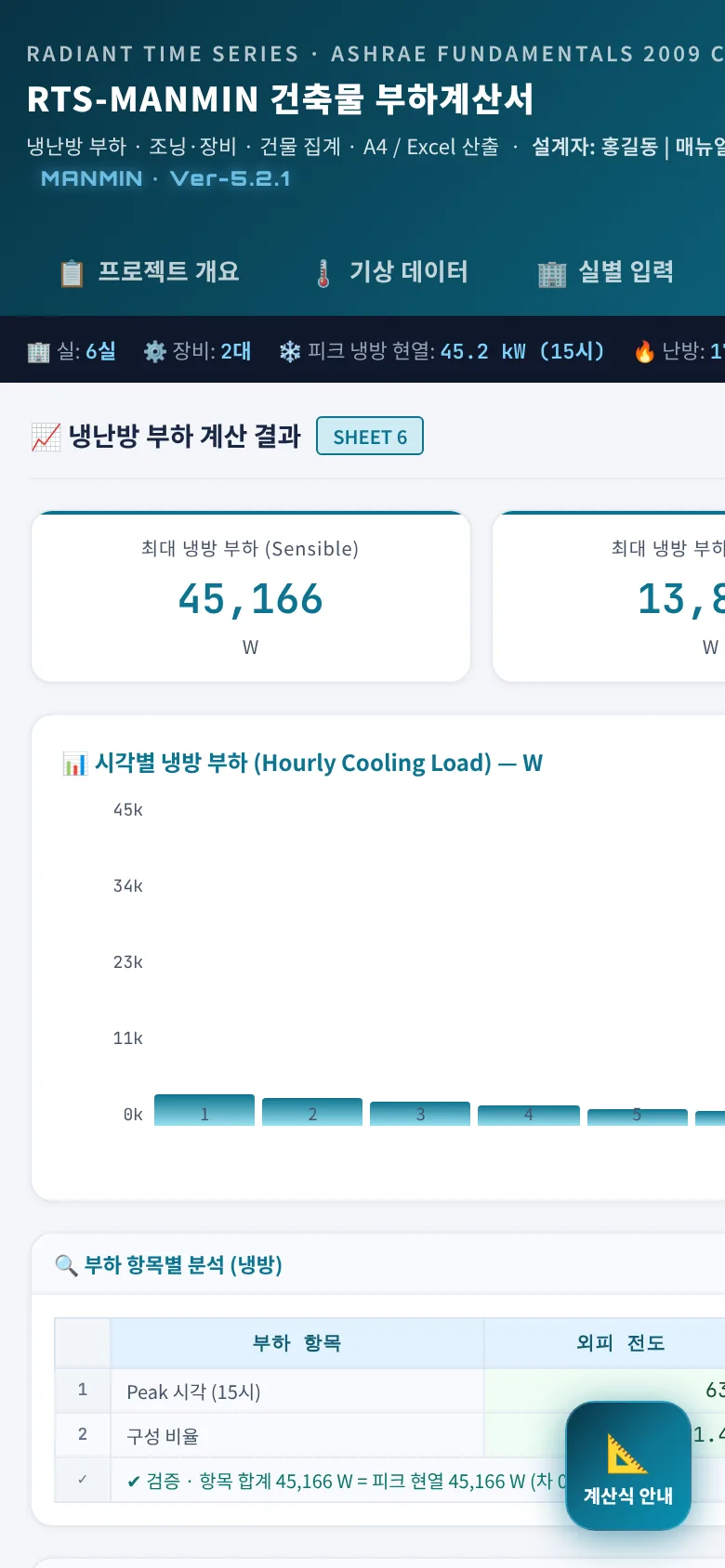

3-12. 모바일

폭 768px 이하에서는 하단 상태바가 숨겨지고, 넓은 표는 화면 전체가 좌우로 스크롤됩니다. 현장 확인·결과 조회는 휴대전화로, 실 입력은 PC에서 하는 것을 권장합니다.

04기술기준 해설

RTS-MANMIN이 쓰는 계산식과 근거입니다. 방법론은 ASHRAE Handbook—Fundamentals 18장(Nonresidential Cooling and Heating Load Calculations)의 RTS법을 따르며, 국내 법령은 설계 외기조건·열관류율 기준에 적용합니다.

4-1. RTS법 원리

RTS법은 각 부위의 열취득(heat gain)을 시각별로 구한 뒤, 복사분은 실 구조체에 일단 흡수됐다가 시간이 지나 방출되므로 RTS 계수(24개, 합 1.0)로 늦춰서 냉방부하로 바꾸고, 대류분과 침기는 그 시각에 바로 냉방부하가 된다고 봅니다.

4-2. 태양 위치와 일사

적위·균시차·시간각으로 태양고도와 방위각을 구하고, 면의 방위·경사와의 입사각 θ로 면 일사를 계산합니다. 일사는 직달·확산·지면반사로 나눠 다룹니다(Ver-5.2.0). 현재 일사 모델은 간이 투과율식(확산 = 수평면 직달의 20%, 등방성, 지면반사율 0.2)이며, ASHRAE clear-sky 모델(τ_b·τ_d)은 계수식과 지역 τ값 확인 후 추가할 예정입니다.

4-3. 상당외기온도(Sol-Air)

Ver-5.2.0부터 외벽은 각 방위의 수직면 일사, 지붕은 수평면 일사로 따로 계산합니다(이전 판은 모든 부위에 남향 수직 1종). ASHRAE는 α/h_o를 어두운 색 0.052, 밝은 색 0.026 m²K/W로 제시하며 이는 h_o ≈ 17 W/㎡K에 해당합니다. 기본값 22.7은 이전 판과 결과를 맞추기 위한 값이므로, 설계 조건에 맞게 조정해 쓰십시오.

4-4. 외벽·지붕 전도 (CTS)

바닥(외기 간접)·간벽(비공조실)·지중은 정상상태 전도(q = U·A·k·Δt 또는 U·A·냉방Δt)로 24시간 균등하게 더하며 RTS·CTS를 적용하지 않습니다.

4-5. 유리 일사·전도

SHGC(θ)는 0·40·50·60·70·80° 값을 선형 보간하고 80~90°에서 0으로 줄입니다. 6점을 넣지 않으면 단일 SHGC를 모든 입사각에 씁니다.

4-6. 내부발열·침기

조명·기기의 W/㎡는 실제 설치 전력을 넣습니다. LED 조명은 정격전력에 드라이버 손실이 이미 들어 있으므로 별도 안정기 계수를 곱하지 않습니다.

4-7. 안전율과 동시부하

• 안전율(SF) — 실별 SF를 그 실의 현열·잠열에 곱합니다. 난방은 외피 전도에 SF를 곱하고 침기에는 곱하지 않습니다(Ver-5.3.0에서 선택 옵션 예정).
• 실별 피크 합 vs 동시 피크 — 실마다 피크 시각이 다르므로 Σ실별 피크(예제 47,566 W)는 건물 동시 피크(45,166 W)보다 큽니다. 실 단말(FCU) 용량은 실별 피크로, 공조기·열원은 동시 피크로 정합니다. 산출서 Ⅵ에 「실별 피크 합 ÷ 동시 피크」 비율이 표시됩니다.

4-8. 국내 기준

확인위 조항·고시 번호·시행일은 국가법령정보(LawMCP)로 2026-10-08 원문 조회해 확인했습니다. 프로그램의 실내 냉방 기본값 26℃는 제9조제1호 권장 기준(28℃)과 다르므로, 설계 조건에 맞게 실별로 지정하십시오.

05실무 작업 방법

5-1. 설계 단계별 절차

5-2. 다른 프로그램 계산서와 대조할 때

1. 같은 입력(실 면적·외피·발열·스케줄·외기조건)으로 맞춘 .rts를 만든다.
2. 건물 동시 피크를 항목별(유리·지붕·외벽·간벽·인체·조명·기기·침기 현열/잠열)로 나란히 놓는다.
3. 편차가 큰 항목부터 원인을 찾는다 — 일사 모델·Sol-Air·CTS/RTS 계수·SHGC/차폐·안전율 적용 범위·조명 안정기/환기 분담 순서.
4. 피크 시각이 다르면 같은 시각 값도 함께 비교한다.

5-3. 검증 사례 — 하림 익산공장 증축 (RTS-SAREK 3.6 대조)

118실·12,752.64㎡, SAREK 입력을 그대로 옮긴 A안(냉방 피크 SAREK 16시)을 판별로 비교했습니다(kW, SF 포함).

「SAREK 유리값」은 G1 유리의 입사각별 SHGC(0.27/0.26/0.25/0.23/0.18/0.11), 확산 SHGC 0.23, 내부차폐 AC 0.67, 복사비율 0.63을 Ver-5.2.0 입력란에 넣은 결과입니다. 유리 항목 편차가 +88%에서 −1%로 줄어 목표(±20%)를 만족했습니다. 합계 −5.1%는 목표(±5%)를 근소하게 벗어났고, 남은 차이는 지붕(CTS 계수 선택, B-4)·조명(안정기 계수·환기 분담, B-6)·침기(안전율 적용, B-5)로 Ver-5.3.0 대상입니다.

5-4. 회귀 시험 (관리자용)

프로그램을 고친 뒤에는 브라우저 개발자 도구(F12) 콘솔에서 runRegression()을 실행합니다. 저장소 tests/regression.json의 6개 케이스(샘플 2실·이리신광교회 2건·동향 단일실·지붕 단일실·CTS 손계산)를 ±1%로 대조하며, Ver-5.2.1 기준 6/6 PASS입니다(계산 로직은 Ver-5.2.0과 동일).

06문제 해결 · FAQ

부록참고 자료

A1. 주요 입력 기본값과 근거

A2. 버전 변경 내역

Ver-5.2.1 (2026-10-08) — 사용자 매뉴얼 연결

Ver-5.2.0 (2026-10-08) — 계산 엔진 보완 1차

회귀 영향(건물 냉방 현열): 샘플 2실 −2.21%, 이리신광교회 재구성 −2.94%, 원본 −0.43%. 잠열·난방은 변동 없음. 상세는 저장소 CHANGELOG.md.

A3. 용어
