급탕량·보일러 출력 산정 시스템 사용자 매뉴얼

00이 매뉴얼에 대하여

급탕량·보일러 출력 산정 시스템은 건물 용도 · 사용인원 · 온도 조건을 넣으면 1일 최대 급탕량 · 시간 최대 급탕량 · 보일러 필요 출력을 산정하고 A4 산정서를 만듭니다. 온도 · 배관 기준은 기계설비 기술기준 국토교통부 고시 제2021-851호(제2026-360호로 타법개정, 2026. 7. 8. 시행) 별표 5와 KDS 31 30 20:2021 급탕설비를 따르고, 기준에 수치가 없는 용도별 원단위 · 시간최대계수 · 보일러 산정식은 MANMIN 참고값으로 표시합니다.

01한눈에 보기

설치 없이 브라우저에서 바로 실행되는 단일 페이지 앱(PWA)입니다. 입력한 내용은 내 PC 브라우저 안에서만 계산되며 서버로 전송되지 않습니다.

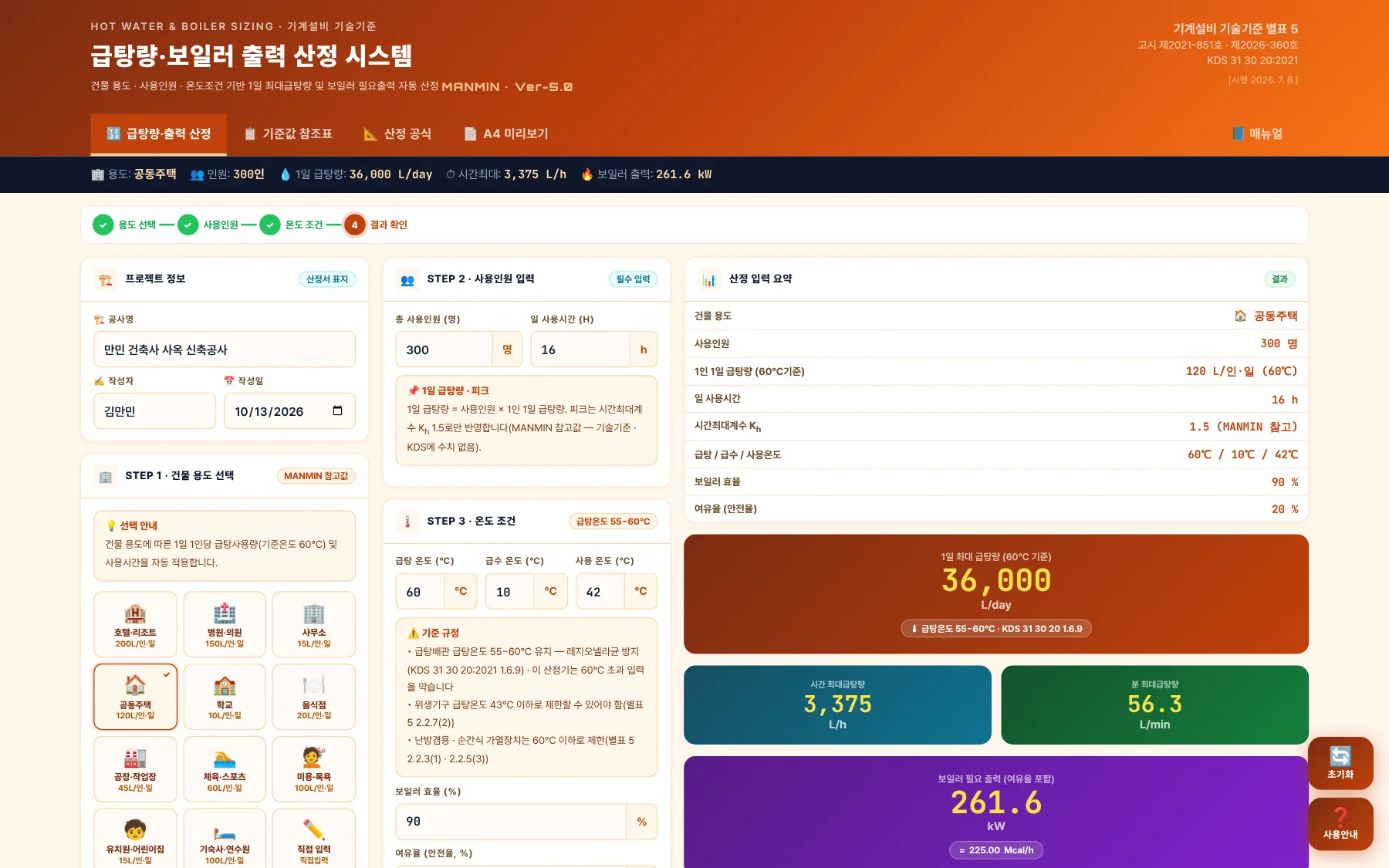

1-1. 화면 구성

123456789

1. 1작업 탭: 급탕량 · 출력 산정 · 기준값 참조표 · 산정 공식 · A4 미리보기 · 매뉴얼
2. 2요약 스트립: 용도 · 인원 · 1일 급탕량 · 시간 최대 · 보일러 출력
3. 3진행 단계: 용도 선택 → 사용인원 → 온도 조건 → 결과 확인
4. 4프로젝트 정보
5. 5STEP 1 건물 용도 선택
6. 6STEP 2 사용인원 입력
7. 7STEP 3 온도 조건
8. 8산정 결과 — 입력 요약 · 급탕량 · 보일러 출력
9. 9오른쪽 아래 「초기화」 · 「사용 안내」

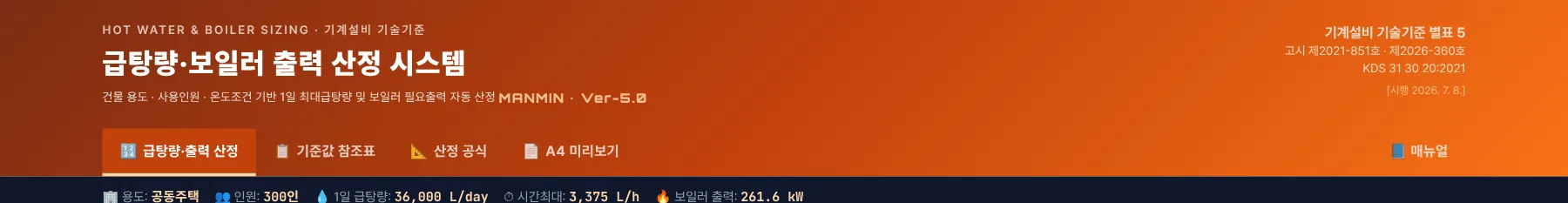

1-2. 작업 탭·근거 표시

123456

1. 1급탕량 · 출력 산정
2. 2기준값 참조표 — 용도별 원단위(MANMIN 참고값)
3. 3산정 공식 — 계산식 · 설계 주요 규정
4. 4A4 미리보기 — 산정서 · 인쇄 · JPG
5. 5매뉴얼(이 문서)
6. 6근거: 기술기준 별표 5 · 고시 제2021-851호 · 제2026-360호 · KDS 31 30 20:2021

1-3. 설치·보관·매뉴얼

021분 따라하기

예제 A로 6단계를 따라 하면 공동주택 거주자 300명의 보일러 필요 출력 261.6 kW가 나옵니다.

1. ① 용도 선택프로젝트 정보에 공사명 · 작성자 · 작성일을 넣고, STEP 1에서 「🏠 공동주택」을 누릅니다. 1인 1일 급탕량 120 L(60℃, MANMIN 참고값)과 일 사용시간 16 h가 채워집니다(3-2).
2. ② 사용인원STEP 2에 총 사용인원 300을 넣습니다(3-3).
3. ③ 온도 조건STEP 3에서 급탕 60℃ · 급수 10℃ · 사용 42℃, 보일러 효율 90 %, 여유율 20 %를 확인하고 「⚡ 급탕량 · 보일러 출력 자동 산정」을 누릅니다(3-4).
4. ④ 산정 결과1일 36,000 L → 시간 최대 3,375 L/h → 보일러 필요 출력 261.6 kW(3-5).
5. ⑤ 산정식 확인상세 결과표와 「적용 산정식」 상자에서 계산 과정을 숫자로 확인합니다(3-6).
6. ⑥ A4 산정서「📄 A4 미리보기」에서 「🖨️ 인쇄 / PDF」 또는 「🖼️ JPG 저장」으로 산정서를 남깁니다(3-10).

03화면별 기능 상세

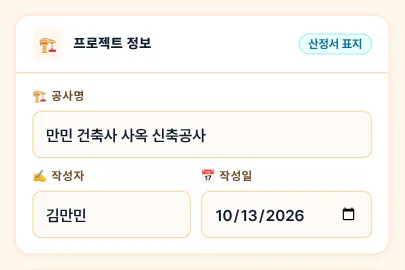

3-1. 프로젝트 정보

123

1. 1공사명
2. 2작성자
3. 3작성일

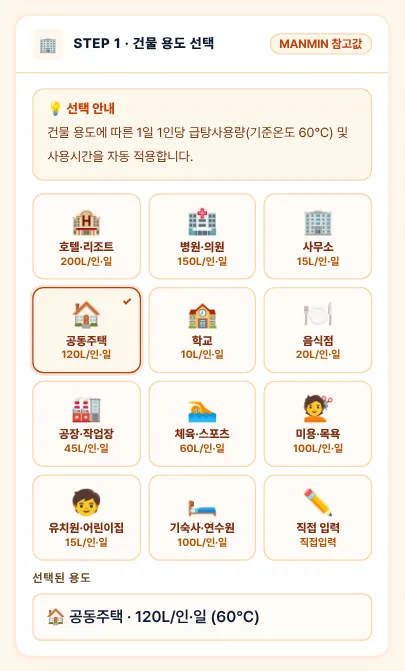

3-2. 건물 용도 선택 (STEP 1)

123

1. 1용도 12종(직접 입력 포함)
2. 2선택한 용도
3. 3선택 용도 · 1인 1일 급탕량

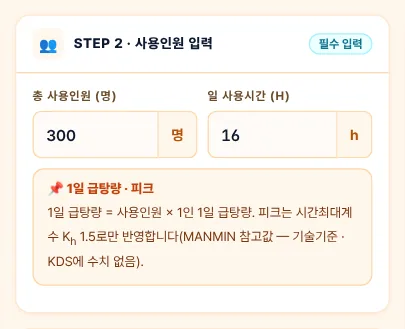

3-3. 사용인원 (STEP 2)

123

1. 1총 사용인원
2. 2일 사용시간(용도별 자동, 수정 가능)
3. 31일 급탕량 · 피크 안내

1일 급탕량 = 사용인원 × 1인 1일 급탕량입니다. 피크는 시간최대계수 K_h 1.5로만 반영하며, 동시사용률은 곱하지 않습니다.

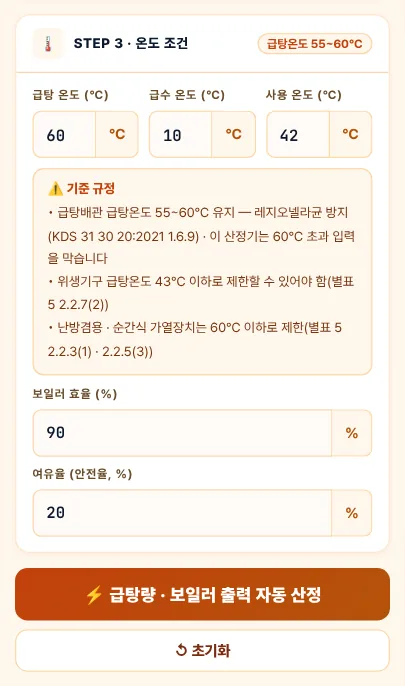

3-4. 온도 조건 (STEP 3)

12345678

1. 1급탕 온도(60℃ 초과 입력 불가)
2. 2급수 온도
3. 3사용 온도
4. 4기준 규정 — 55~60℃ · 43℃ · 60℃ 제한
5. 5보일러 효율
6. 6여유율
7. 7⚡ 자동 산정
8. 8초기화

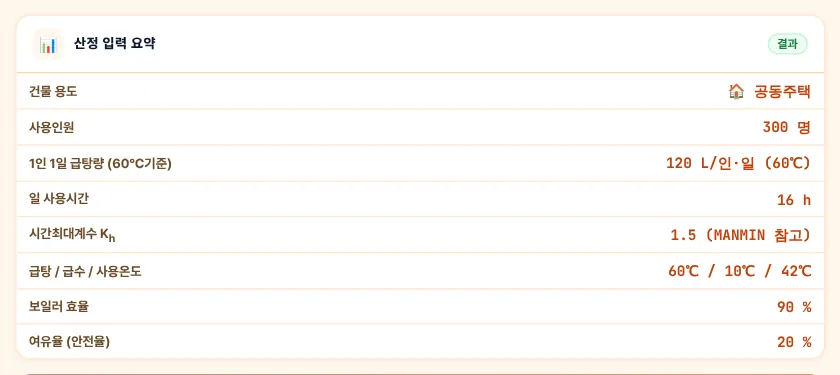

3-5. 산정 결과

1234

1. 1건물 용도
2. 21인 1일 급탕량
3. 3시간최대계수 K_h(MANMIN 참고)
4. 4급탕 / 급수 / 사용온도

1234

1. 11일 최대 급탕량
2. 2시간 최대 급탕량
3. 3분 최대 급탕량
4. 4보일러 필요 출력(여유율 포함)

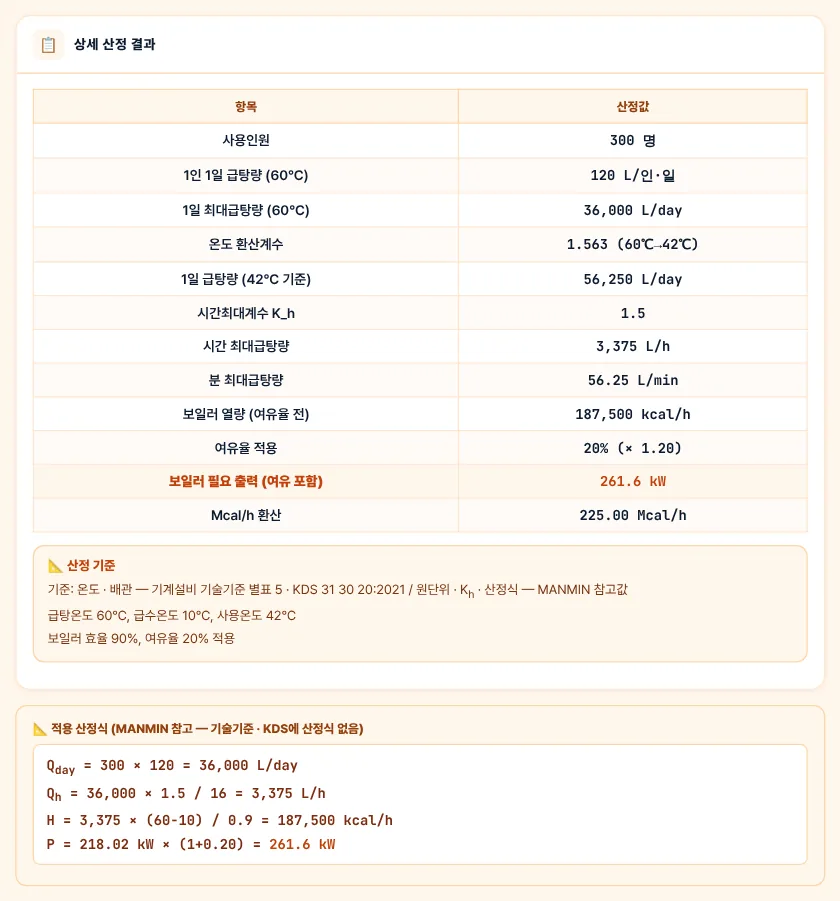

3-6. 상세 결과·산정식

123

1. 1상세 산정 결과
2. 2산정 기준 — 온도 · 배관 / MANMIN 참고값 구분
3. 3적용 산정식 — 숫자를 넣은 식

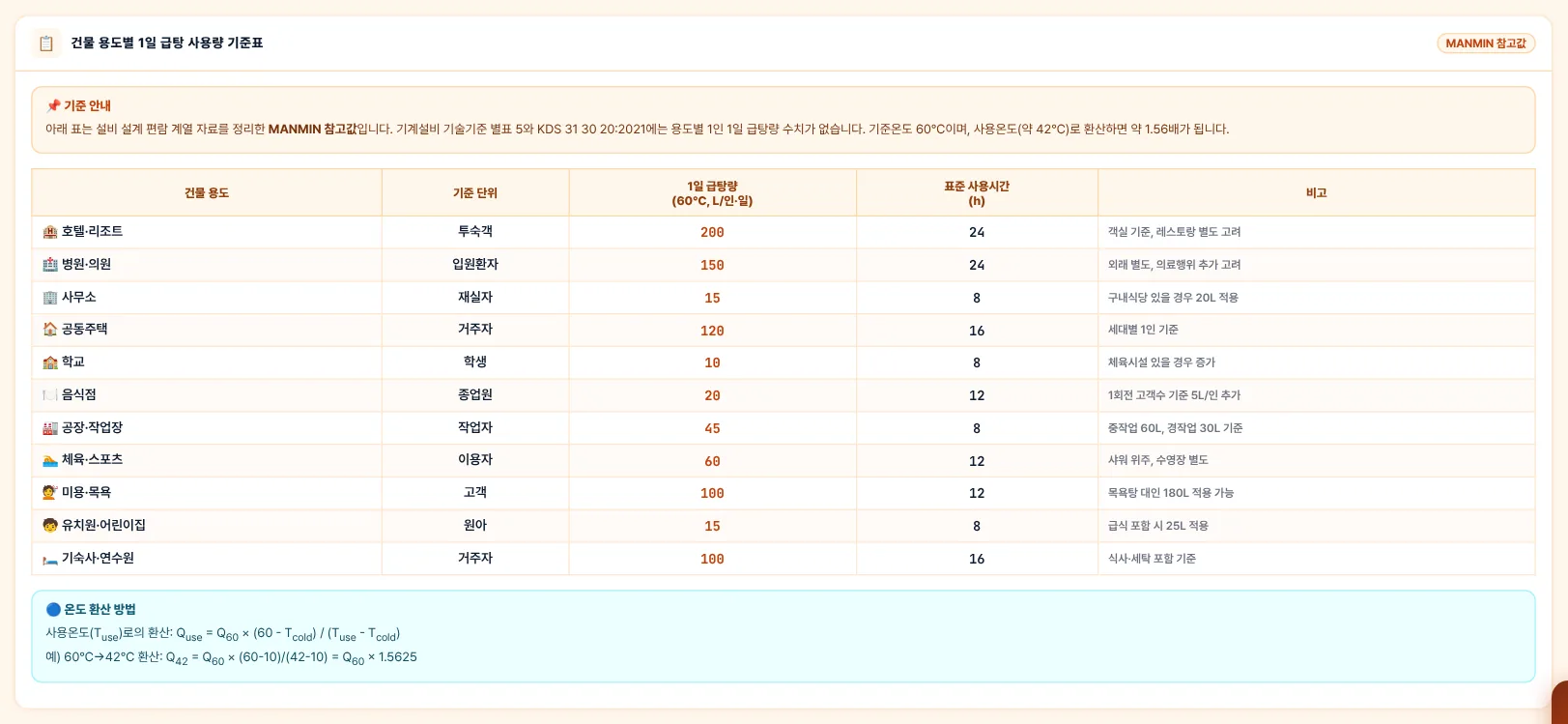

3-7. 기준값 참조표 탭

123

1. 1MANMIN 참고값 안내
2. 2용도 · 단위 · 급탕량 · 사용시간 · 비고
3. 3온도 환산

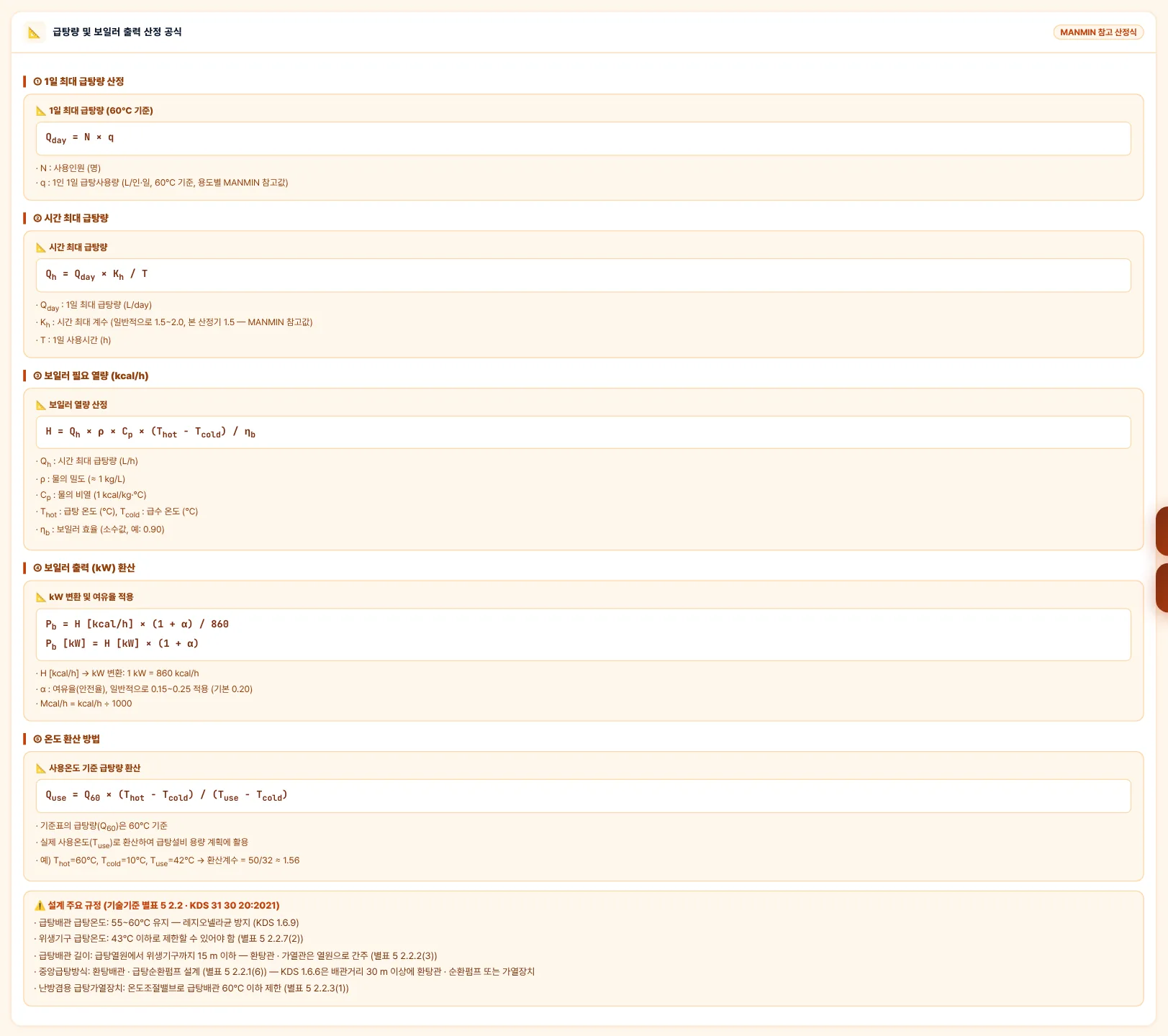

3-8. 산정 공식 탭

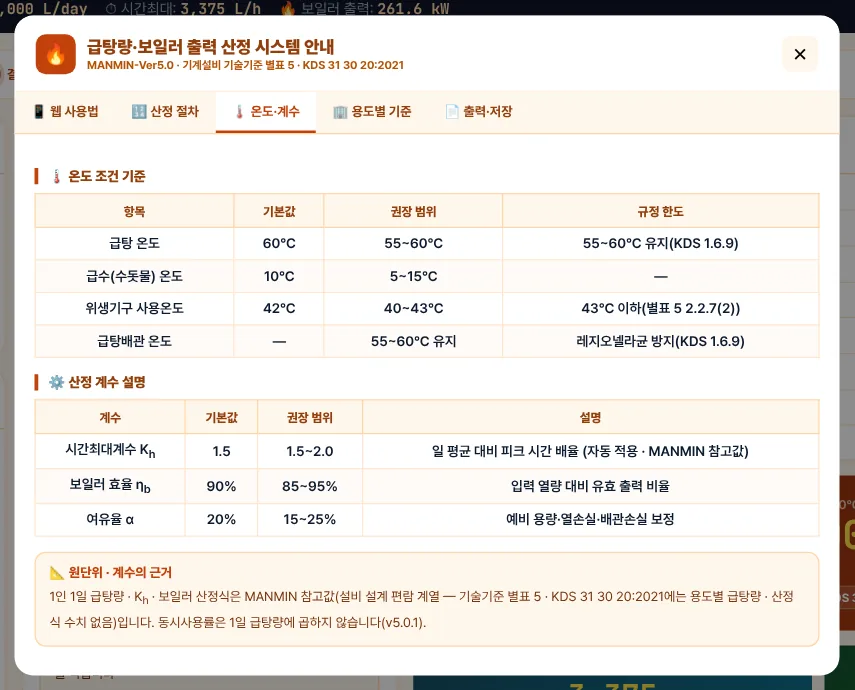

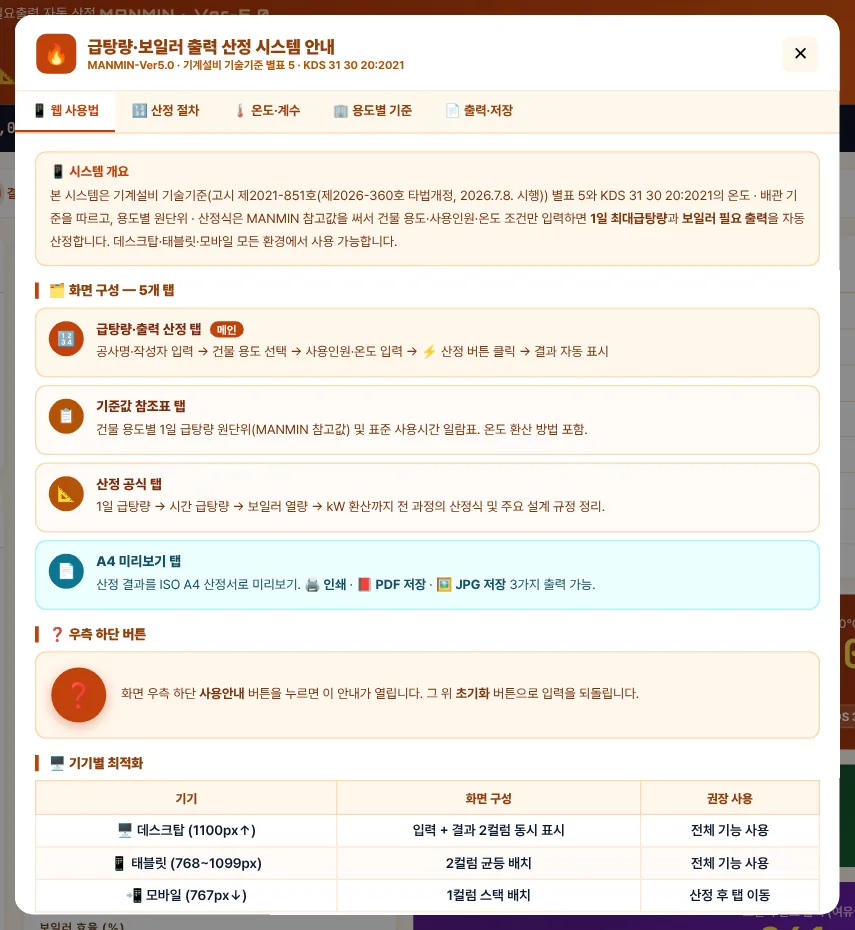

3-9. 사용 안내 창

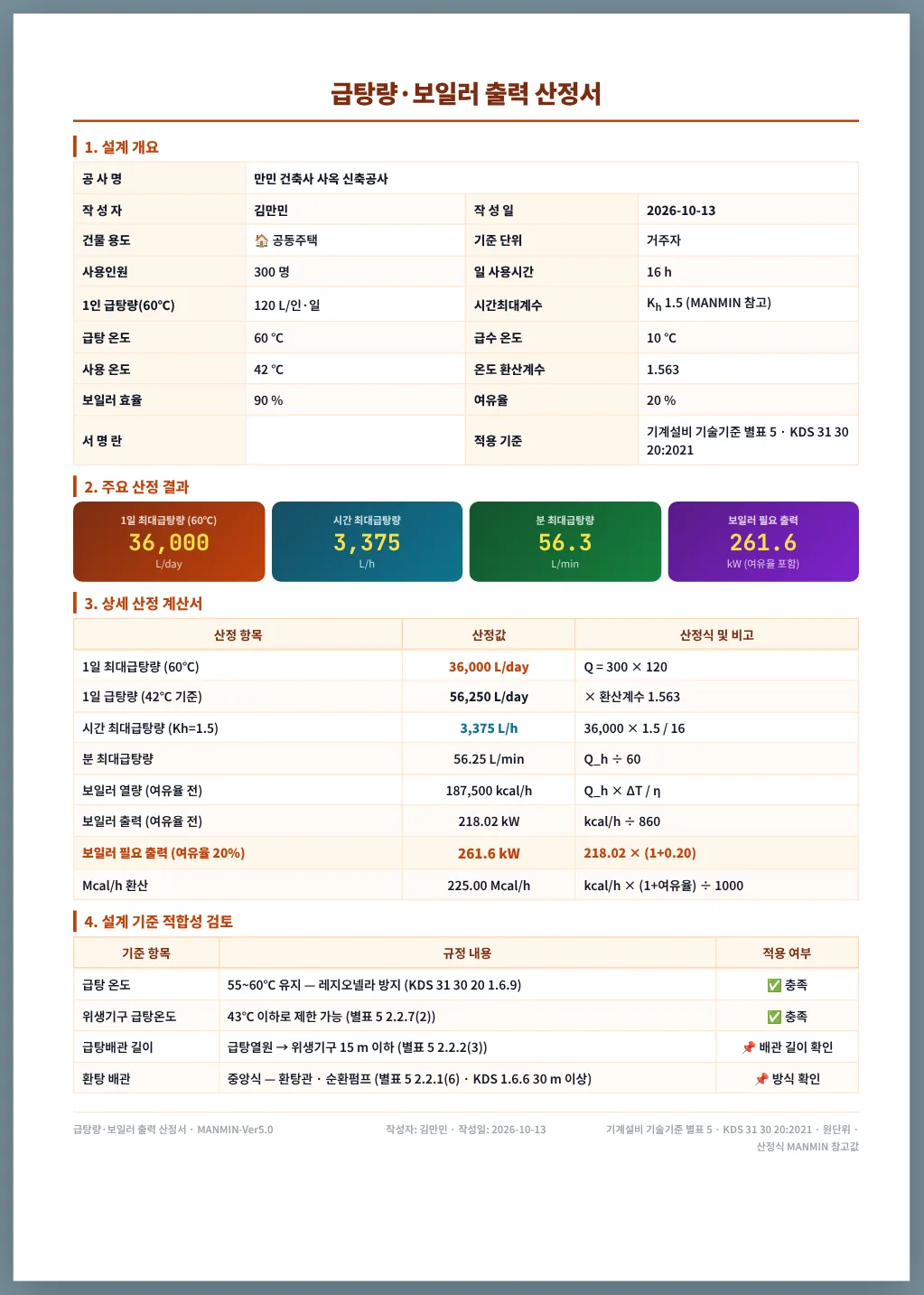

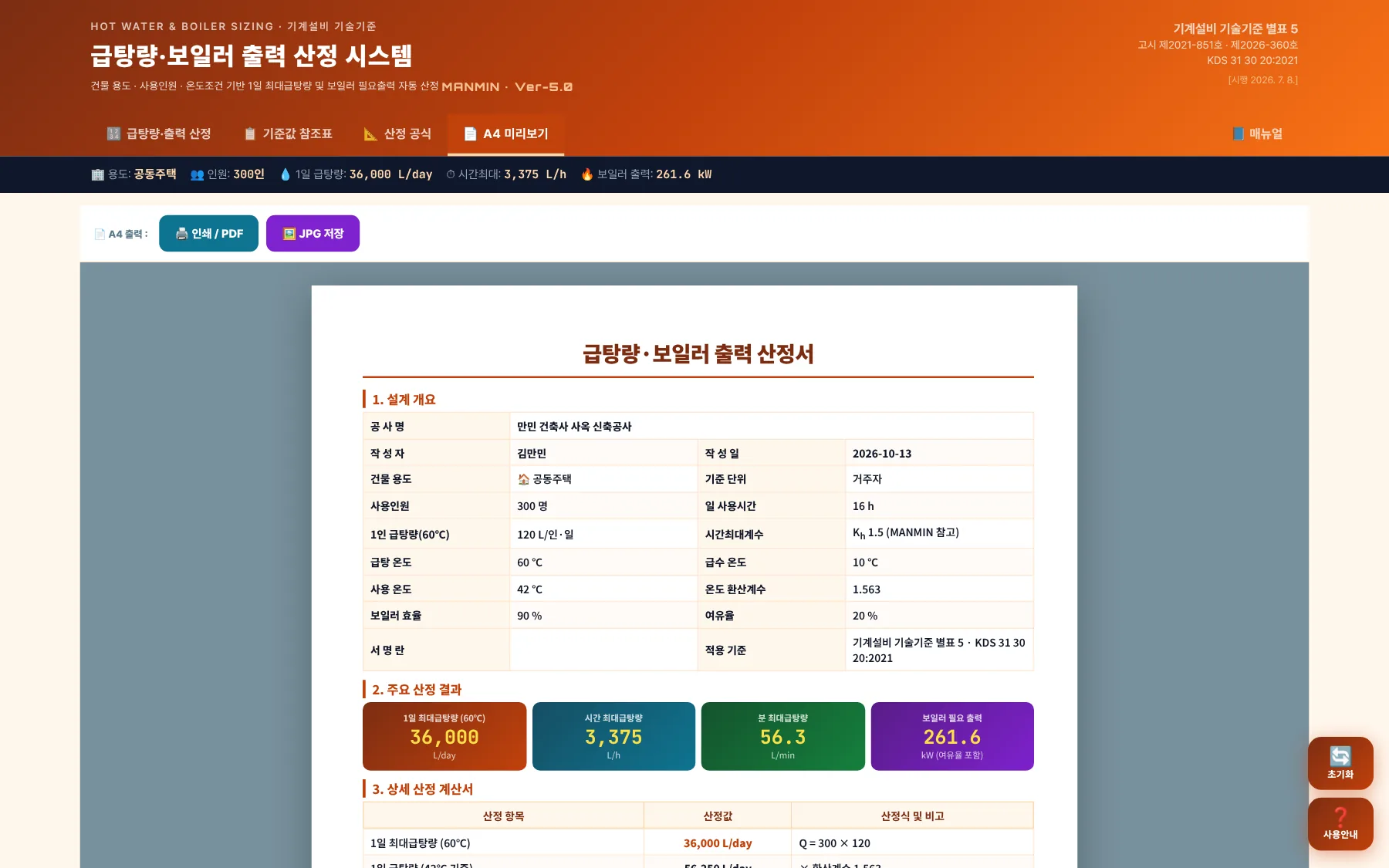

3-10. A4 미리보기·출력

123

1. 1인쇄 / PDF
2. 2JPG 저장
3. 3A4 산정서

1234

1. 11. 설계 개요
2. 22. 주요 산정 결과
3. 33. 상세 산정 계산서
4. 44. 설계 기준 적합성 검토

「4. 설계 기준 적합성 검토」는 급탕 온도 55~60℃(KDS 1.6.9) · 사용온도 43℃ 이하(별표 5 2.2.7(2))를 자동 판정하고, 배관 길이 15 m · 환탕 방식은 「확인」으로 표시합니다.

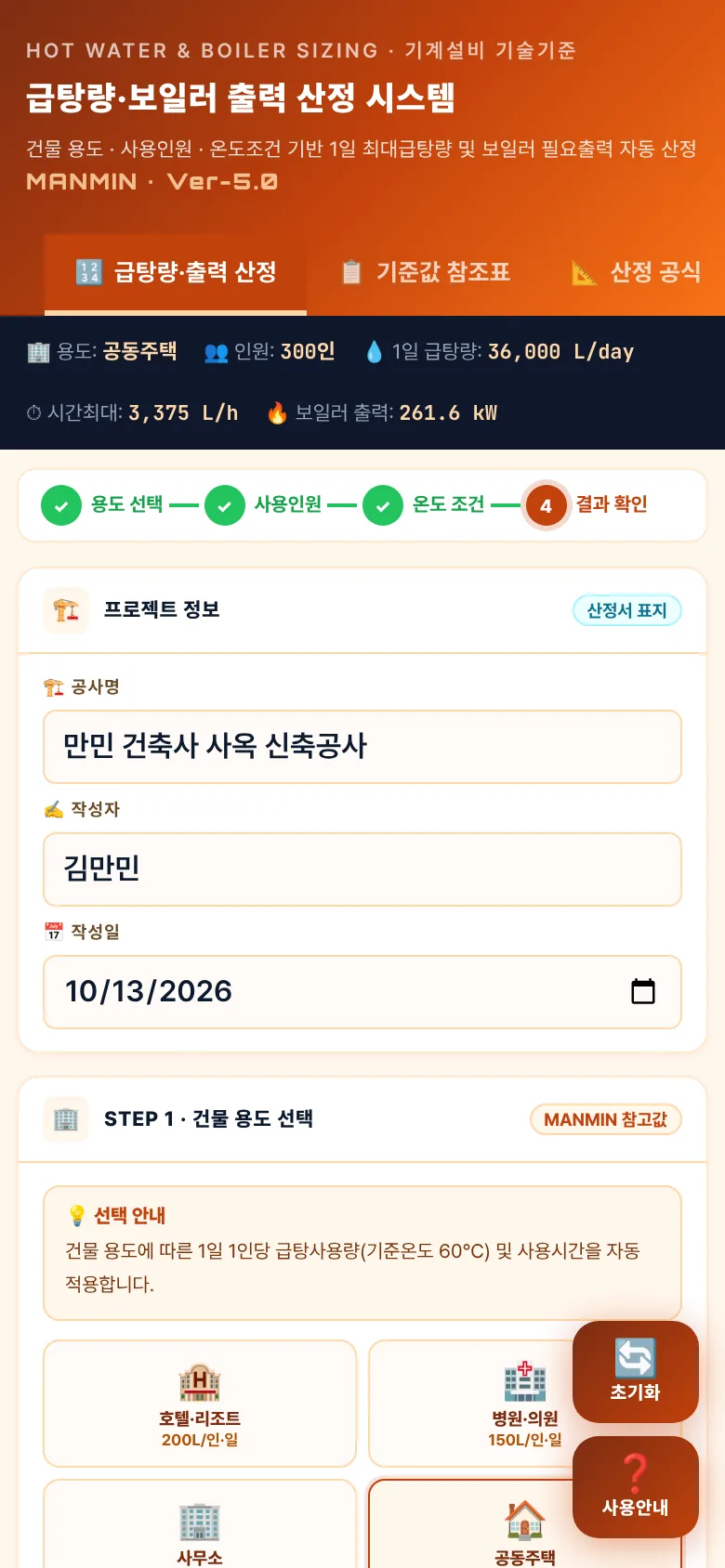

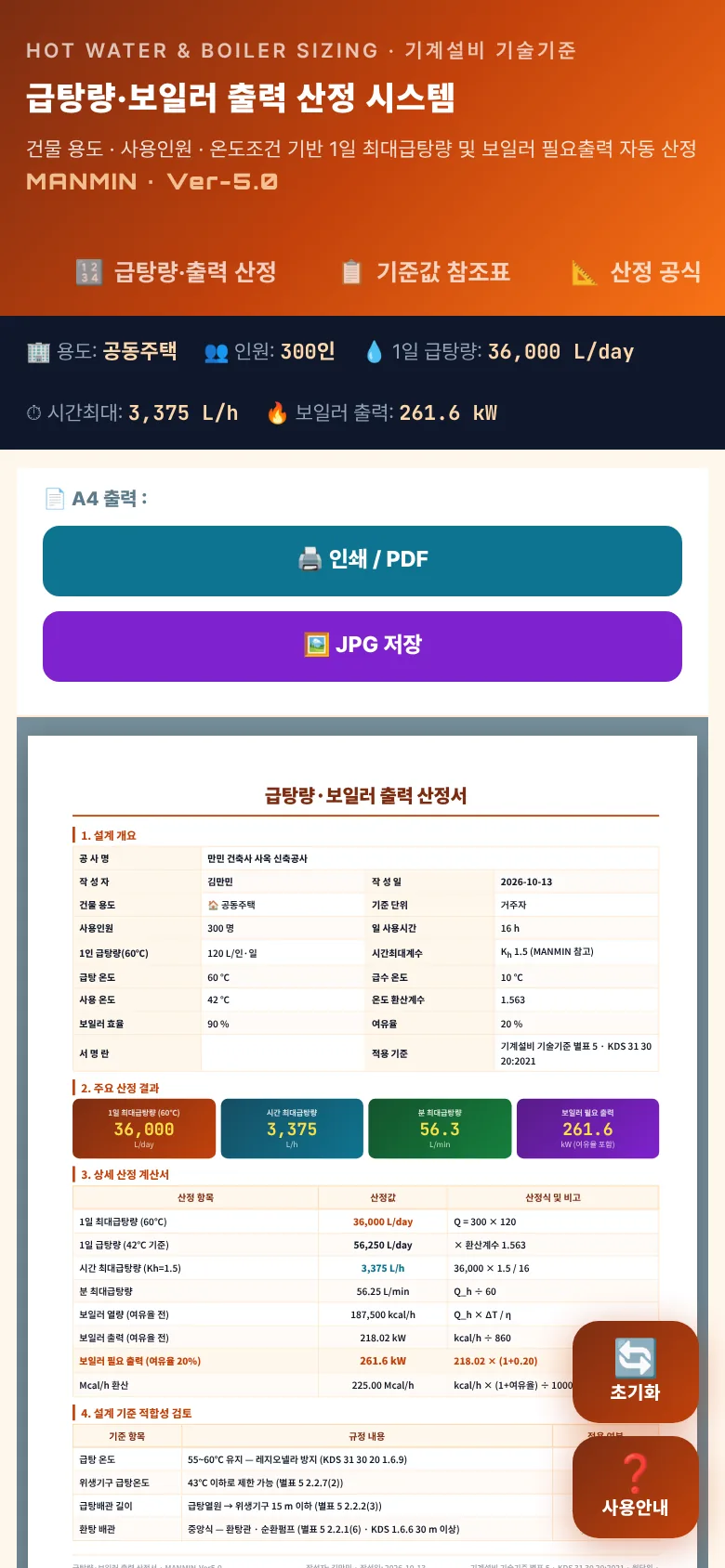

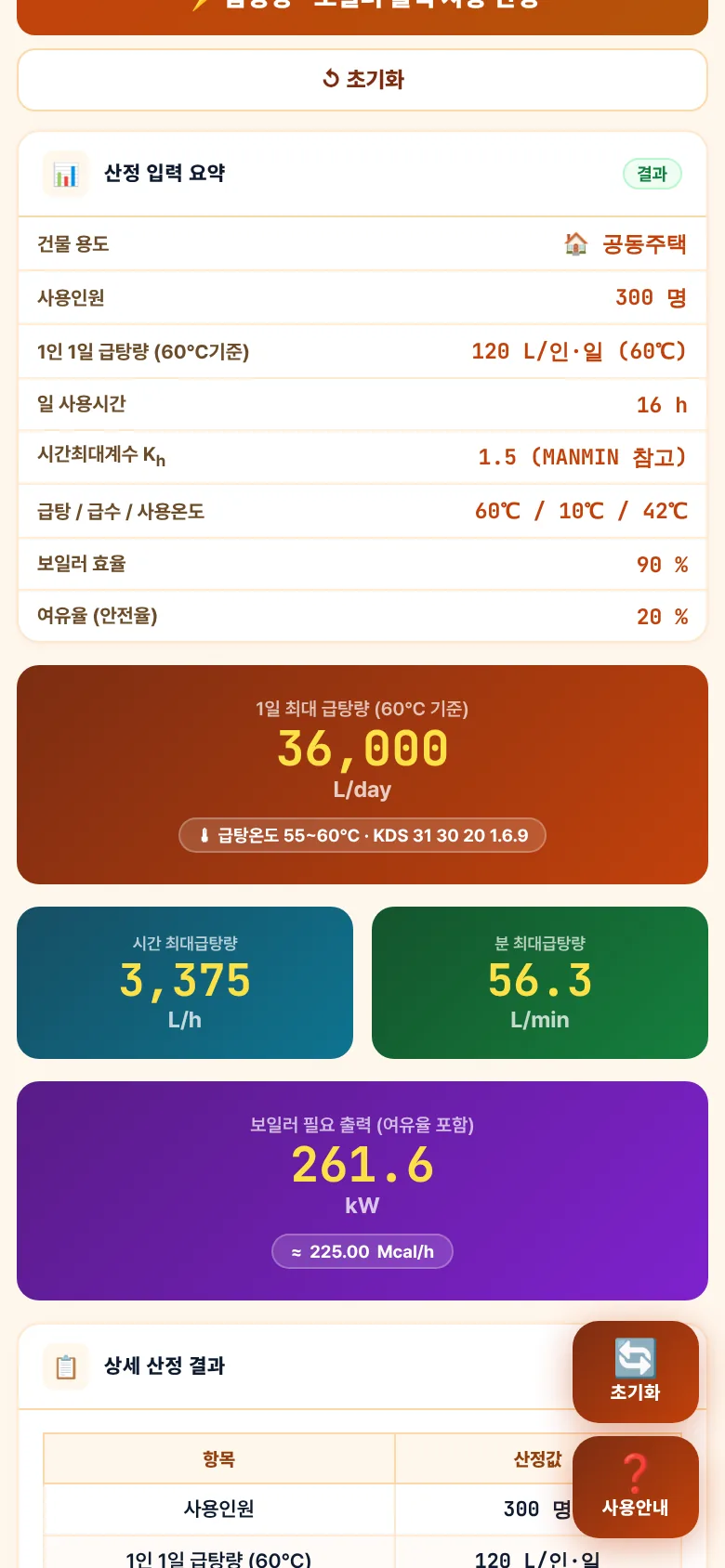

3-11. 휴대전화 화면

좁은 화면에서는 프로젝트 → 용도 → 입력 → 결과가 한 줄로 쌓입니다. 탭 막대는 다른 MANMIN 도구와 같이 한 줄이며 좌우로 밀어 「매뉴얼」까지 볼 수 있습니다.

04기술기준 해설

4-1. 근거 체계

기계설비 기술기준 국토교통부 고시 제2021-851호(제2026-360호로 타법개정, 2026. 7. 8. 시행) · KDS 31 30 20:2021 급탕설비(2021.2.19. 개정) — 국토교통부고시 제2026-92호(2026. 3. 1. 시행, 현행) 첨부 전문

4-2. 급탕 온도

급탕배관은 55~60℃로 유지하고(레지오넬라 방지), 위생기구에서는 혼합장치 등으로 43℃ 이하로 낮춥니다. 위생기구 최대 온도를 급탕가열장치의 온도조절기로 제한해서는 안 됩니다(별표 5 2.2.7(1)). 예전 판의 「60℃ 이하 — 기술기준 2.2.7」 · 「저장온도 60℃ 이상」 문구는 원문과 달라 v5.0.1에서 고쳤습니다.

4-3. 급탕배관 길이·환탕

15 m는 급탕열원에서 위생기구까지의 최대 배관길이입니다. 이를 넘는 계통은 환탕관 · 가열관을 설치해 그 지점을 열원으로 간주할 수 있게 합니다. 환탕 유량은 배관 열손실로 구합니다(KDS 4.1.2 — Q = q ÷ (ρ · C_p · Δt), 허용 온도차 공동주택 5 K 이하 · 그 외 5~10 K, 열손실은 배관 길이 × 30 W/m로 계산할 수도 있음). 이 앱은 환탕 유량은 계산하지 않습니다.

4-4. 1일 급탕량 원단위 (MANMIN 참고값)

4-5. 시간 최대 급탕량

4-6. 보일러 출력

시간 최대 급탕량을 그대로 가열할 수 있는 용량(저탕 없는 순간식에 가까운 계산)입니다. 저탕조를 두면 가열능력을 줄일 수 있으나, 저탕 용량과 가열능력의 조합은 이 앱이 계산하지 않습니다.

4-7. 사용온도 환산

4-8. 계산 범위·한계

4-9. v5.0.1 근거·계산 정정 (2026-10-13)

예전 판으로 뽑은 산정서는 보일러 출력이 약 30 % 작게 나왔습니다. 다시 산정하십시오.

05실무 작업 방법

5-1. 단계별 절차

5-2. 도면 반영 전 확인

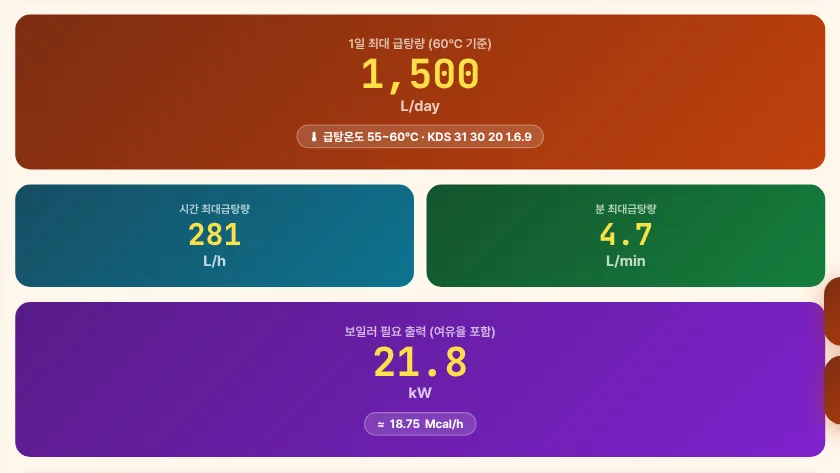

5-3. 예제 B — 사무소

12

1. 11일 1,500 L
2. 2보일러 21.8 kW

사무소는 원단위(15 L/인·일)가 작고 사용시간(8 h)이 짧아, 시간 최대 281 L/h 정도입니다. 탕비실 · 샤워실 위주라면 개별 순간식 가열장치(60℃ 이하 설정 — 별표 5 2.2.5(3))도 검토합니다.

06문제 해결·FAQ

부록

A1. 예제 입력값

A2. 용도별 원단위표 (앱 내장값 · MANMIN 참고값)

A3. 버전 변경 내역

A4. 용어
