건축물 우수관경 산정 시스템 사용자 매뉴얼

00이 매뉴얼에 대하여

건축물 우수관경 산정 시스템은 지역을 고르고 지붕 면적과 드레인 수를 넣으면, 기상청 1시간 최다강수량과 KDS 31 30 35 : 2021 우수설비의 표 4.4-1~4.4-3으로 우수 수직관 · 수평관 · 반원형 빗물받이 관경을 고르고 A4 결과서로 출력하는 웹 도구입니다. 기본설계·실시설계의 우수 배관 검토에서 화면 순서대로 따라 하며 쓸 수 있도록 작성했습니다.

01한눈에 보기

설치 없이 브라우저에서 바로 실행되는 단일 페이지 앱(PWA)입니다. 입력한 내용은 내 PC 브라우저 안에서만 계산되며 서버로 전송되지 않습니다.

1-1. 화면 구성

123456

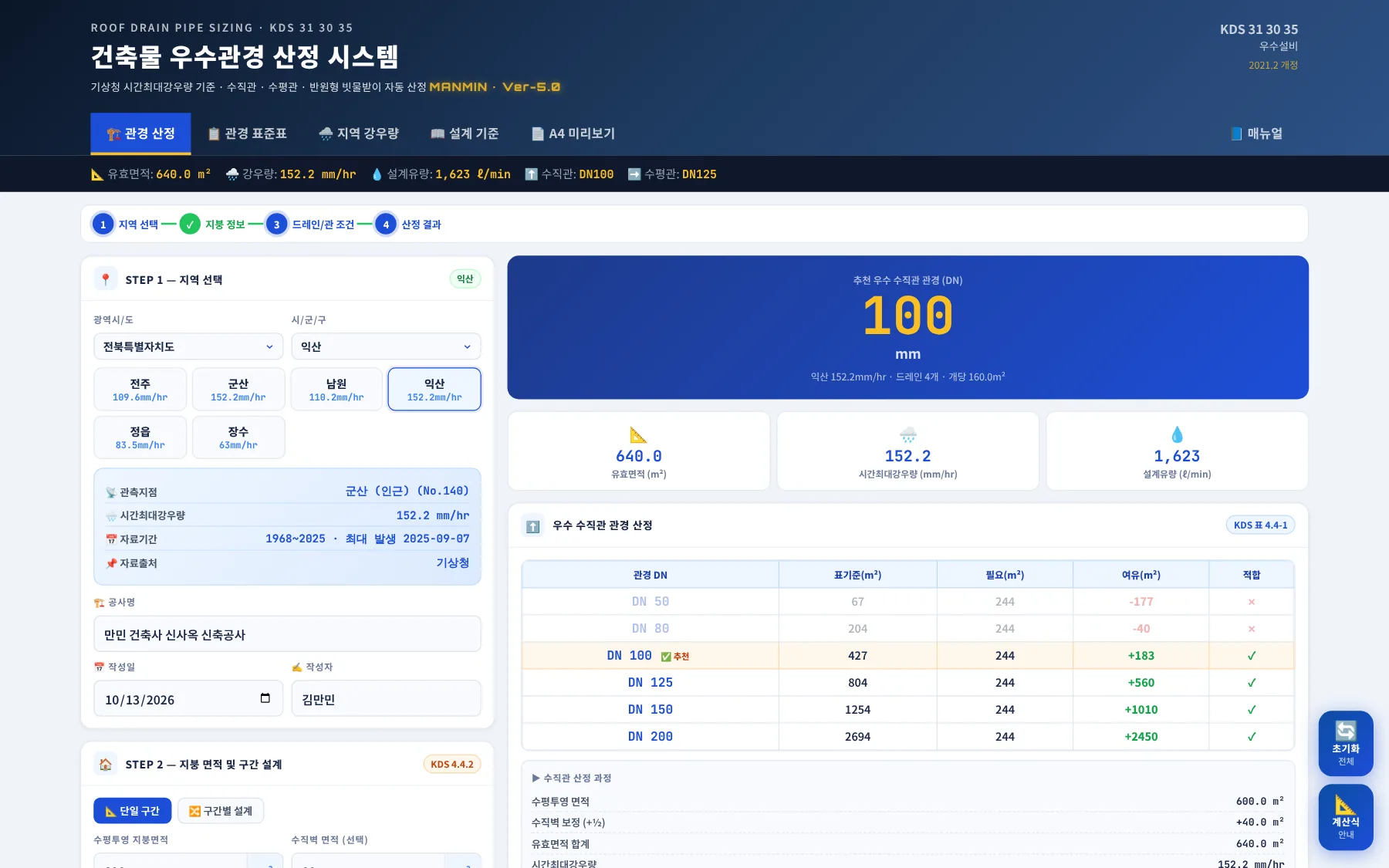

1. 1작업 탭: 관경 산정 · 관경 표준표 · 지역 강우량 · 설계 기준 · A4 미리보기 · 매뉴얼
2. 2요약 스트립: 유효면적 · 강우량 · 설계유량 · 수직관 · 수평관
3. 3진행 단계: 지역 선택 → 지붕 정보 → 드레인/관 조건 → 산정 결과
4. 4STEP 1 지역 선택
5. 5결과 — 추천 우수 수직관 관경
6. 6오른쪽 버튼: 초기화 · 계산식 안내

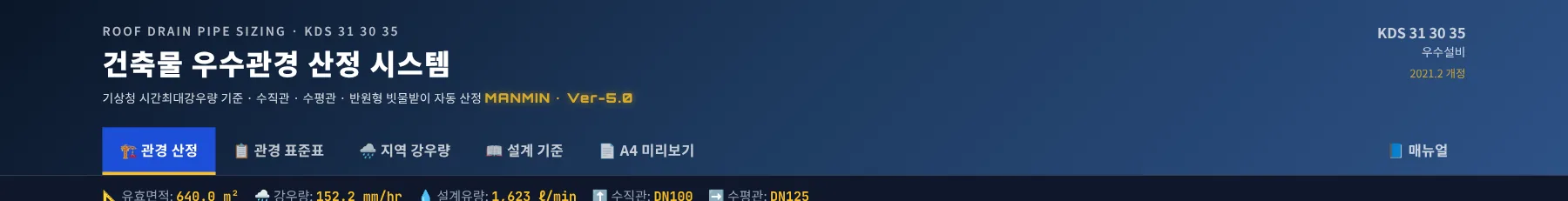

1-2. 작업 탭·근거 표시

123456

1. 1관경 산정
2. 2관경 표준표 — KDS 표 4.4-1 ~ 4.4-3 원문
3. 3지역 강우량 — 전국 지점표
4. 4설계 기준 — 산정 흐름 · 조문 해설
5. 5A4 미리보기 — 결과서 · 인쇄 · JPG
6. 6근거 기준 — KDS 31 30 35 우수설비(2021.2 개정)

1-3. 설치·보관·매뉴얼

021분 따라하기

예제 A로 6단계를 따라 하면 수직관 DN 100 · 수평관 DN 125가 나옵니다.

1. ① 지역 선택STEP 1에서 광역시도 「전북특별자치도」 → 시군 「익산」를 고릅니다. 관측소 군산 (인근) No.140 · 152.2 mm/h가 표시됩니다(3-1).
2. ② 지붕 면적STEP 2에 수평투영 지붕면적 600㎡, 수직벽 면적 80㎡를 넣고 지붕 유형 「평지붕」을 둡니다(3-2).
3. ③ 드레인·관 조건STEP 3에서 드레인 개수 4, 형태 「원형관(루프드레인)」, 수평관 기울기 1/100, 여유율 0%(KDS 원문)를 고릅니다(3-3).
4. ④ 관경 결과오른쪽에 추천 수직관 DN 100이 크게 나오고, 아래 후보표에서 수평관 DN 125를 확인합니다(3-4 ~ 3-6).
5. ⑤ 표준표·강우량 확인「📋 관경 표준표」에서 표 4.4-1 DN 100의 100mm/h 값(427㎡)을, 「🌧️ 지역 강우량」에서 지점 값을 대조합니다(3-8 · 3-9).
6. ⑥ A4 결과서「📄 A4 미리보기」에서 「🖨️ 인쇄 · PDF」 또는 「🖼️ JPG 저장」으로 결과서를 남깁니다(3-12).

03화면별 기능 상세

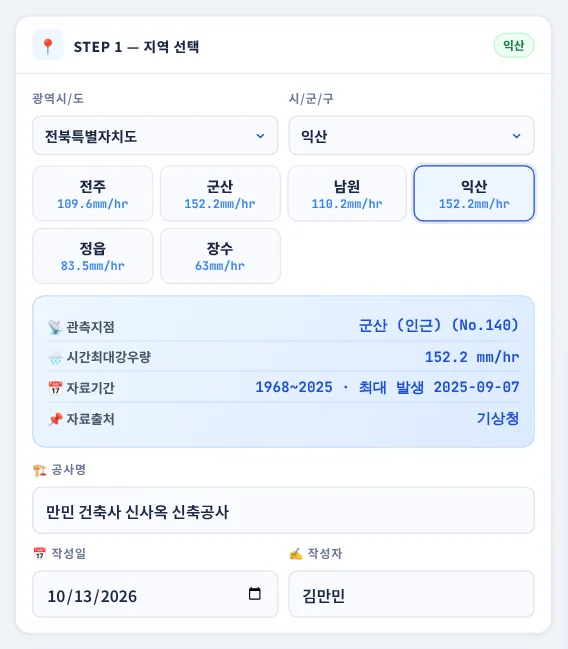

3-1. 지역 선택 (STEP 1)

1234

1. 1광역시도
2. 2시군구
3. 3선택한 지역 카드 — 시간최대강우량 표시
4. 4관측소 · 시간최대강우량 · 자료기간 · 최대 발생일

3-2. 지붕 면적·구간 (STEP 2)

1234

1. 1단일 구간 / 구간별 설계 전환

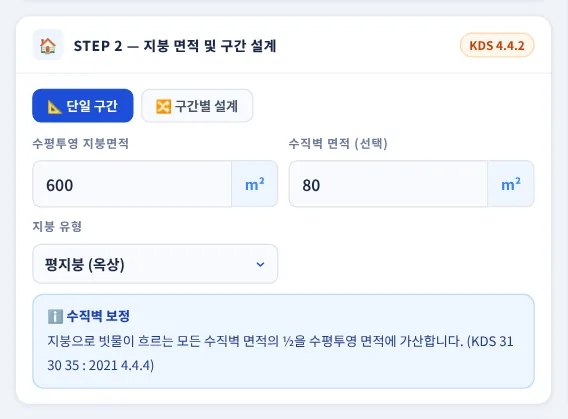

2. 2수평투영 지붕면적
3. 3수직벽 면적 — ½을 더함

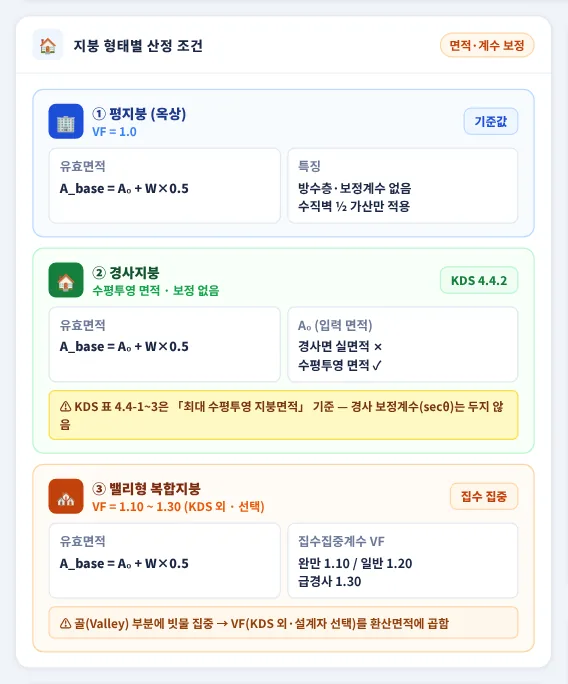

4. 4지붕 유형 — 평지붕 · 경사지붕 · 밸리형

3-3. 드레인·관 조건 (STEP 3)

123456

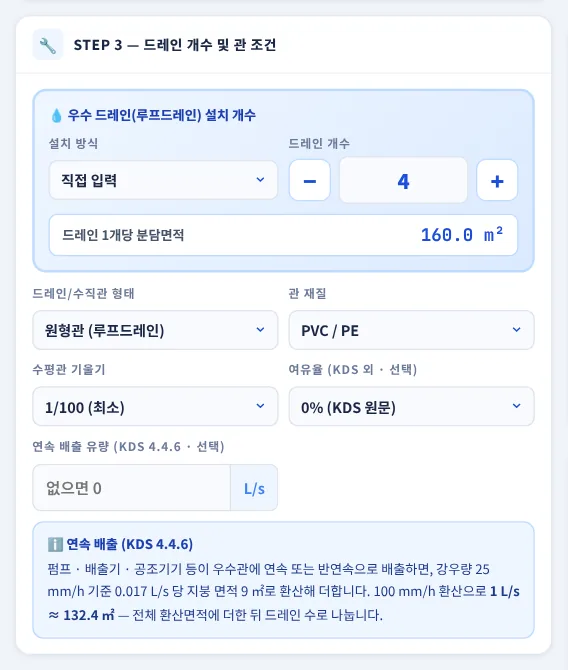

1. 1드레인 개수(직접 입력)
2. 2드레인 1개당 분담면적
3. 3드레인/수직관 형태 — 원형관 · 반원형 빗물받이
4. 4수평관 기울기 — 1/100 · 1/50 · 1/25
5. 5여유율 — KDS 외 선택(기본 0%)
6. 6연속 배출 유량 — KDS 4.4.6(선택)

3-4. 산정 결과

1234

1. 1추천 우수 수직관 DN
2. 2유효면적(A + W/2)
3. 3시간최대강우량
4. 4설계유량(참고)

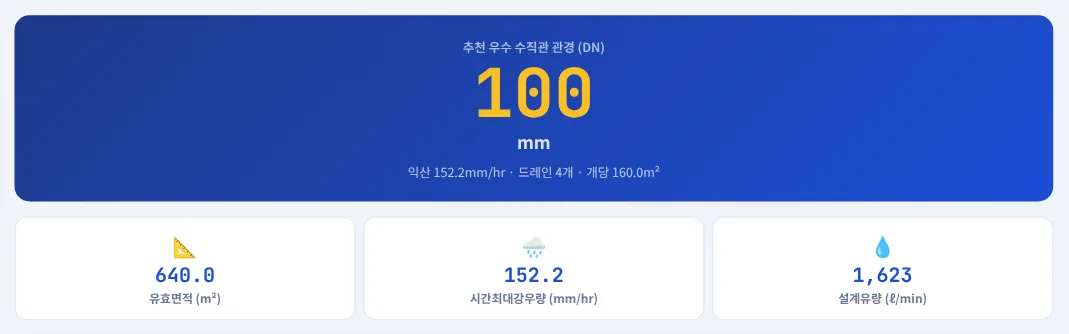

추천 수직관 아래에 지역 · 강우량 · 드레인 수 · 드레인 1개당 실제 분담면적이 한 줄로 나옵니다. 설계유량은 유효면적 × 강우량 ÷ 60(ℓ/min)으로, 관경 선정에는 쓰지 않는 참고값입니다.

3-5. 수직관

123456

1. 1추천 DN — 표 4.4-1 100mm/h 열
2. 2유효면적 합계
3. 3100mm/h 환산(× 여유율)
4. 4드레인당 환산면적
5. 5적용 관경

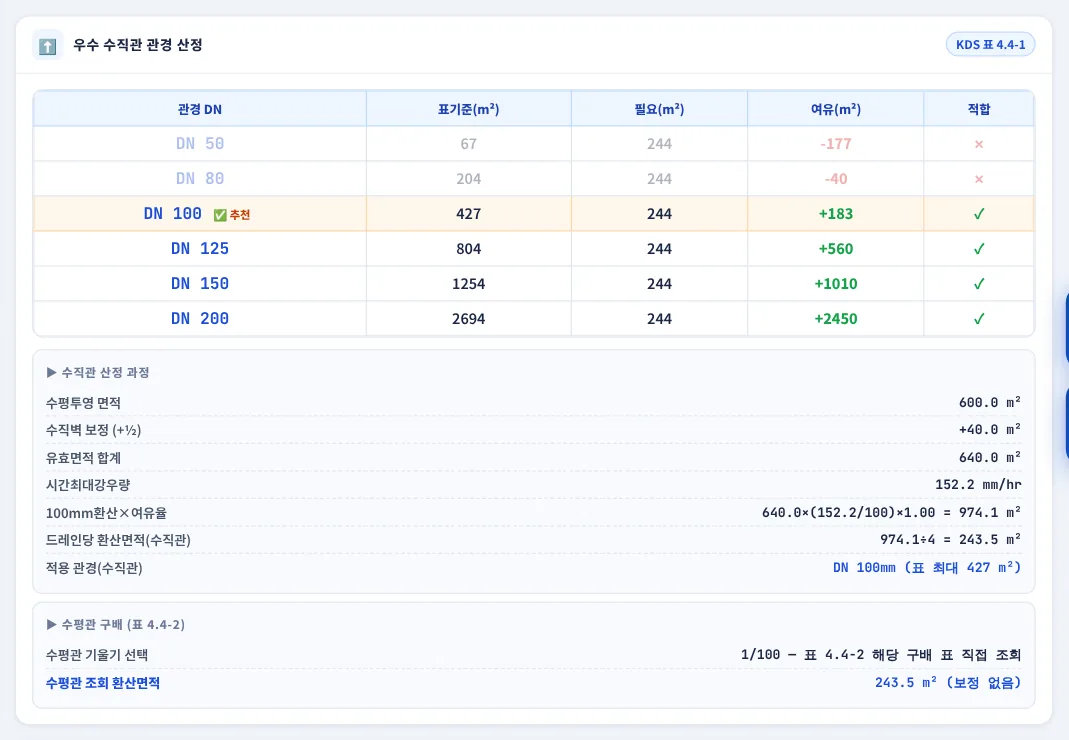

6. 6수평관 구배 — 표 직접 조회

3-6. 수평관

1

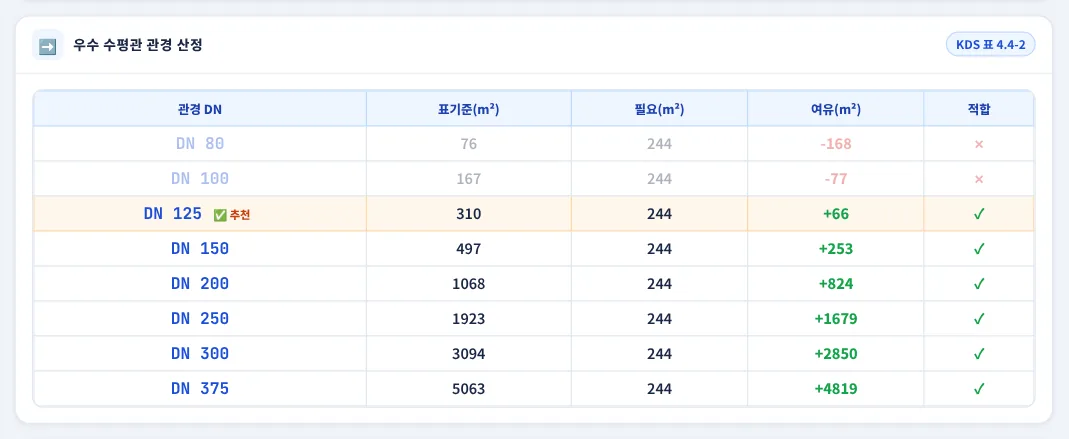

1. 1추천 DN — 표 4.4-2

선택한 구배의 표 4.4-2에서 DN 80 ~ 375를 같은 방법으로 비교합니다. 예제 A(1/100)는 드레인당 243.5㎡이므로 DN 125(310㎡)이 추천됩니다.

3-7. 드레인별 상세·수량

12

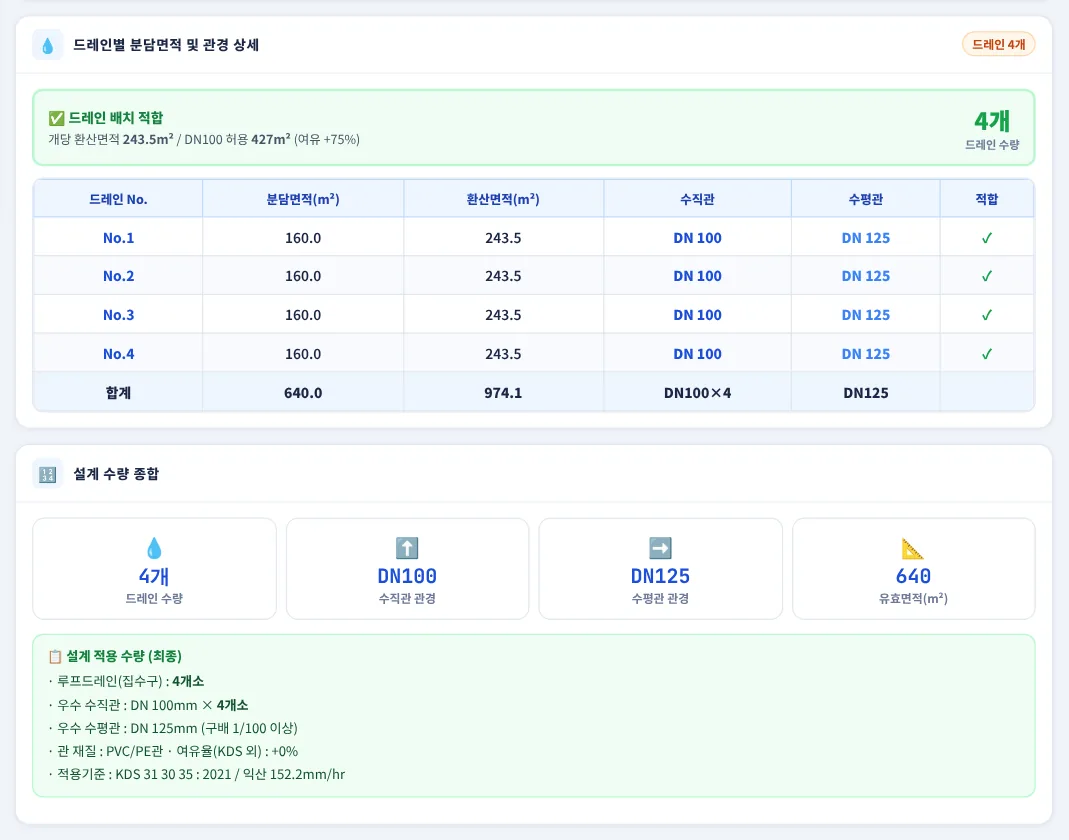

1. 1드레인별 분담면적 · 환산면적 · 관경
2. 2설계 수량 종합

3-8. 관경 표준표 탭

1

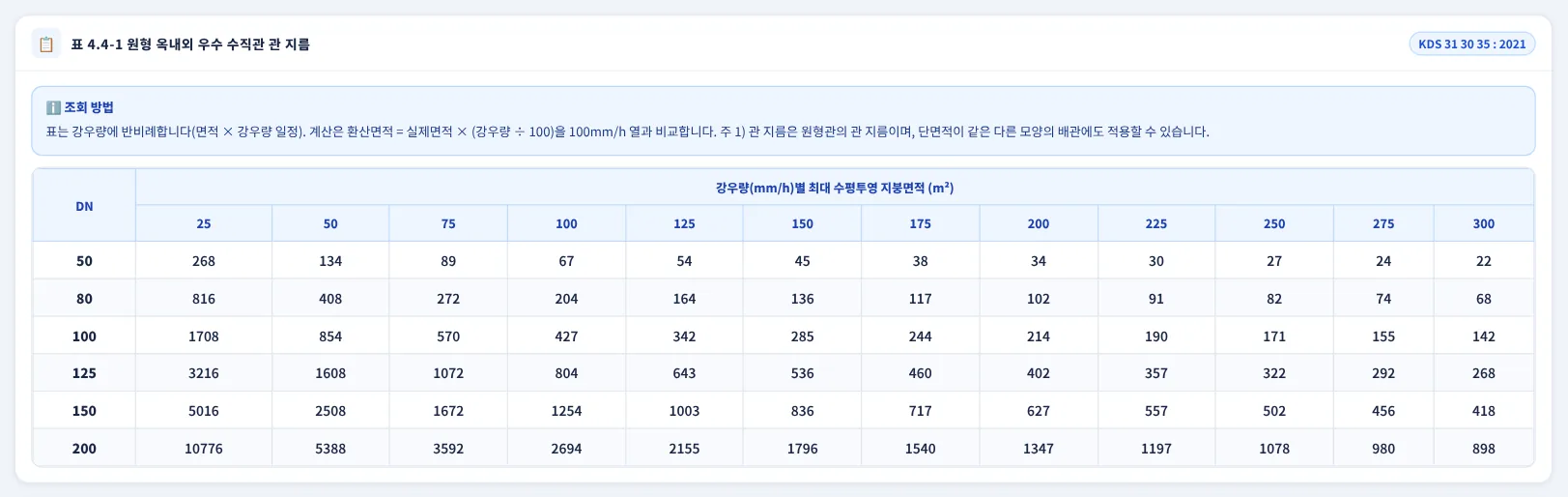

1. 1DN 100 — 100mm/h에서 427㎡

123

1. 11/100 구배
2. 21/50 구배
3. 31/25 구배

1

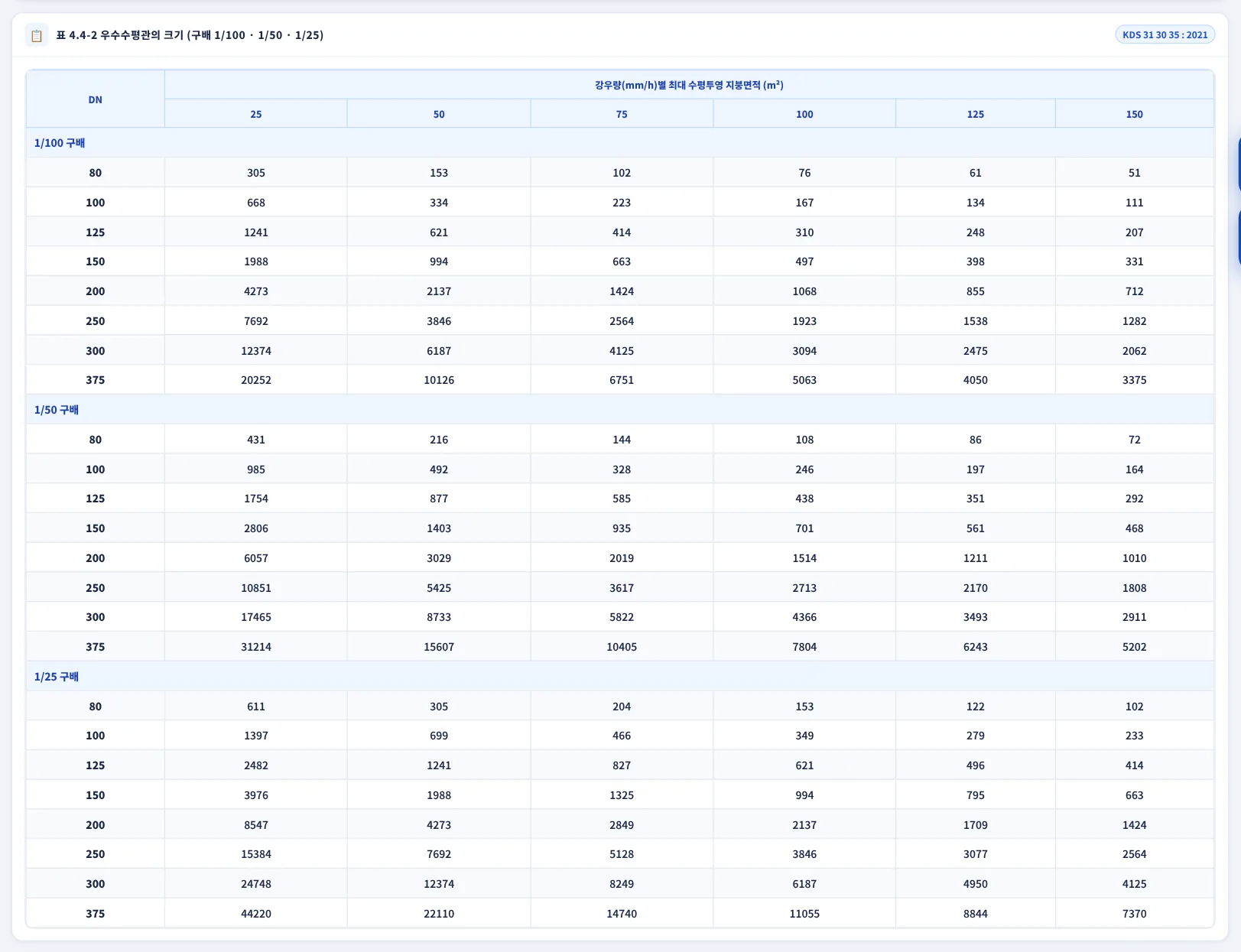

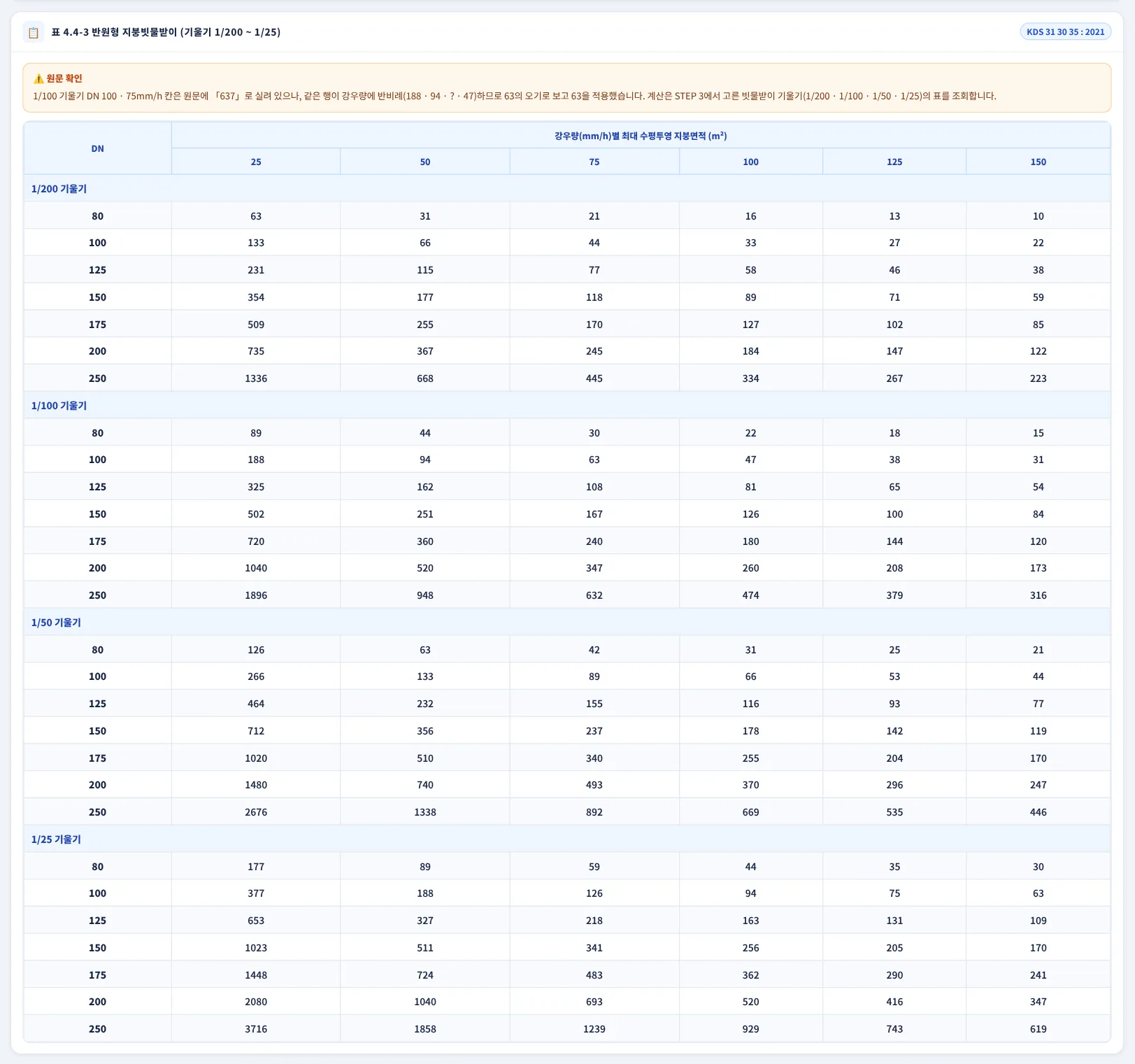

1. 1원문 확인 — 「637」은 63의 오기로 보고 적용

세 표는 고시 첨부 원문과 같은 값입니다. 계산은 각 표의 100mm/h 열을 씁니다(4-7).

3-9. 지역 강우량 탭

123

1. 1지역 검색
2. 2강우량 범위

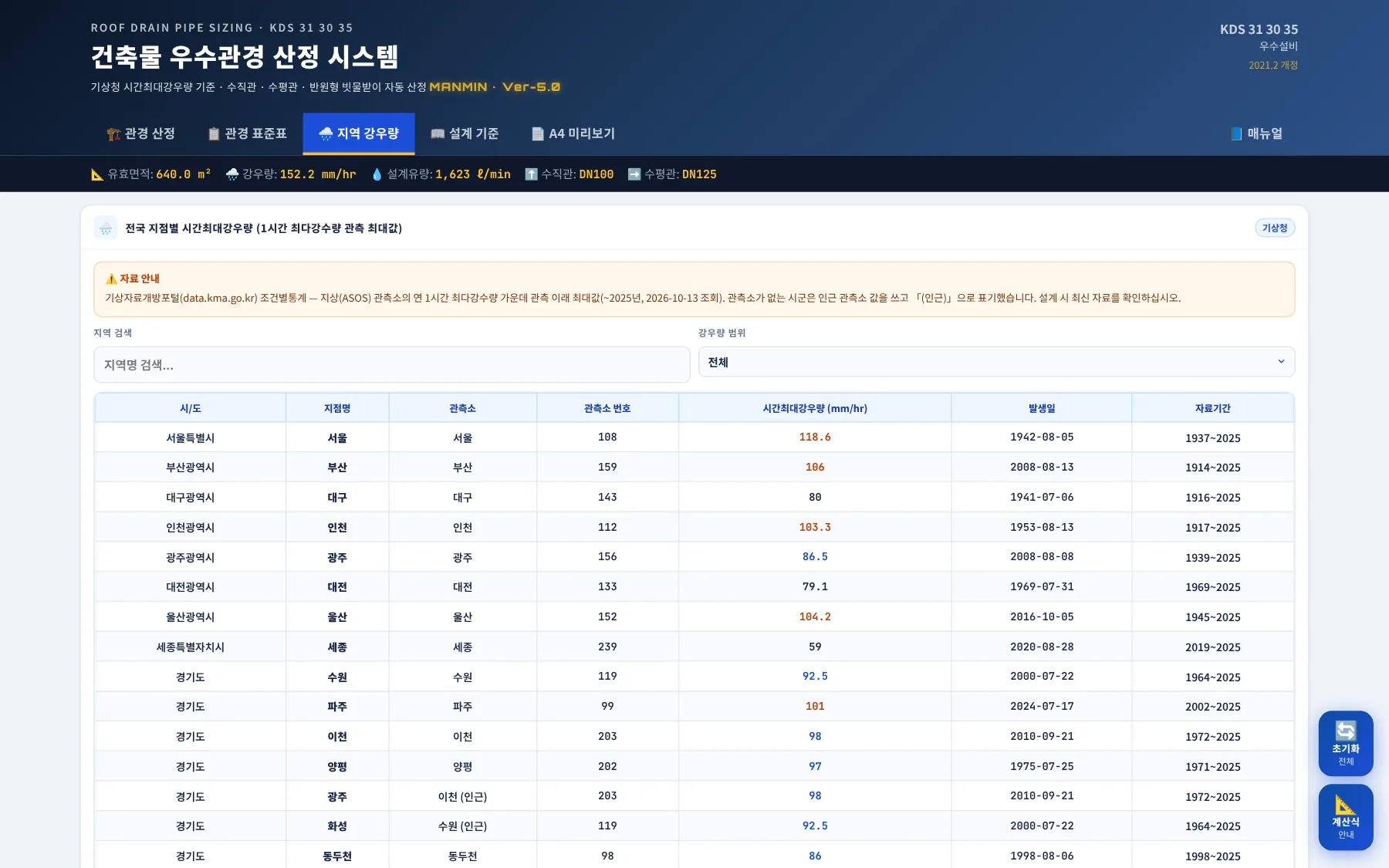

3. 3지점 · 관측소 · 번호 · 최대값 · 발생일 · 자료기간

전국 69개 시군의 값을 표로 보여 줍니다. 같은 값은 부록 A2에도 실었습니다.

3-10. 설계 기준 탭

12

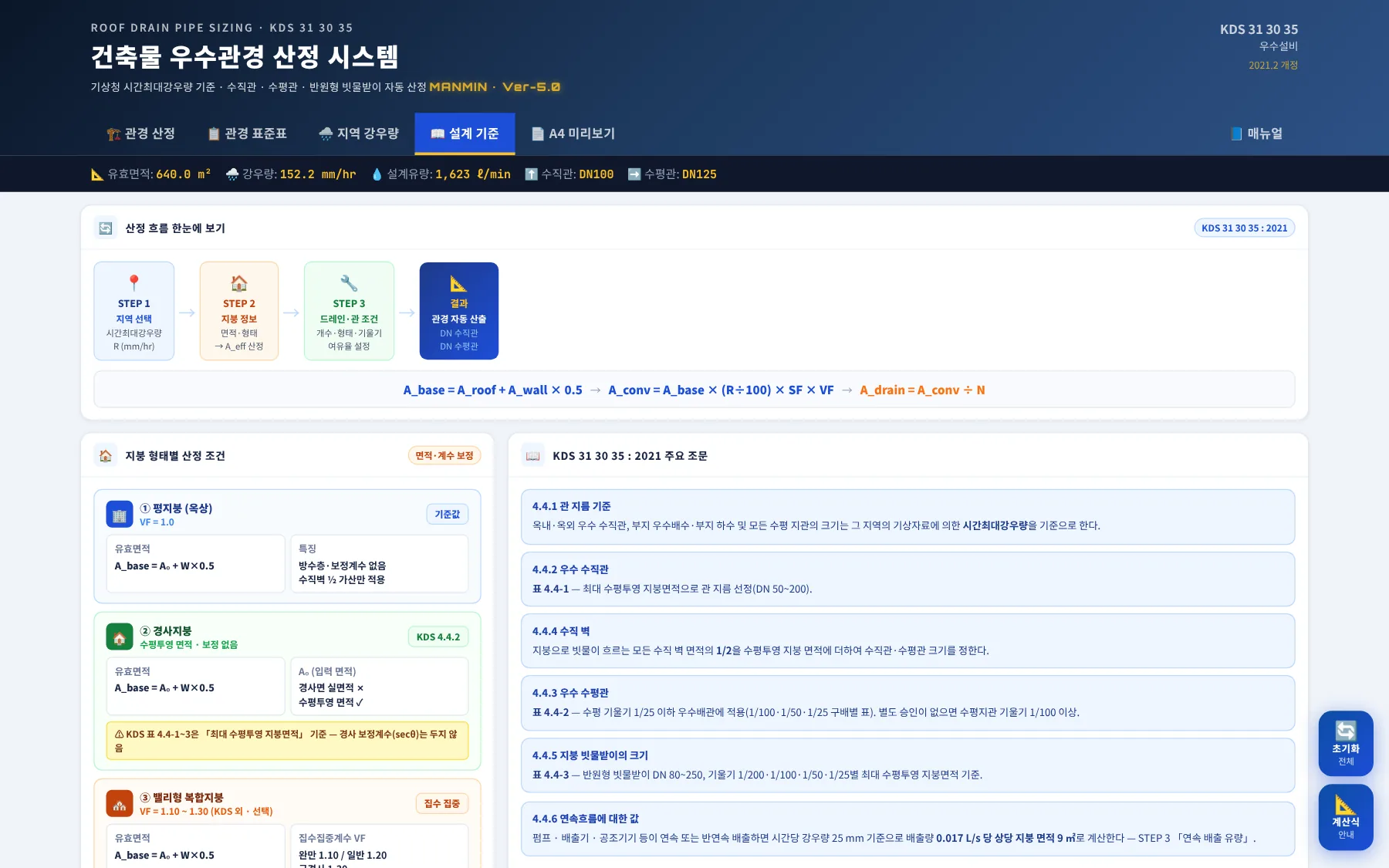

1. 1산정 흐름 한눈에 보기

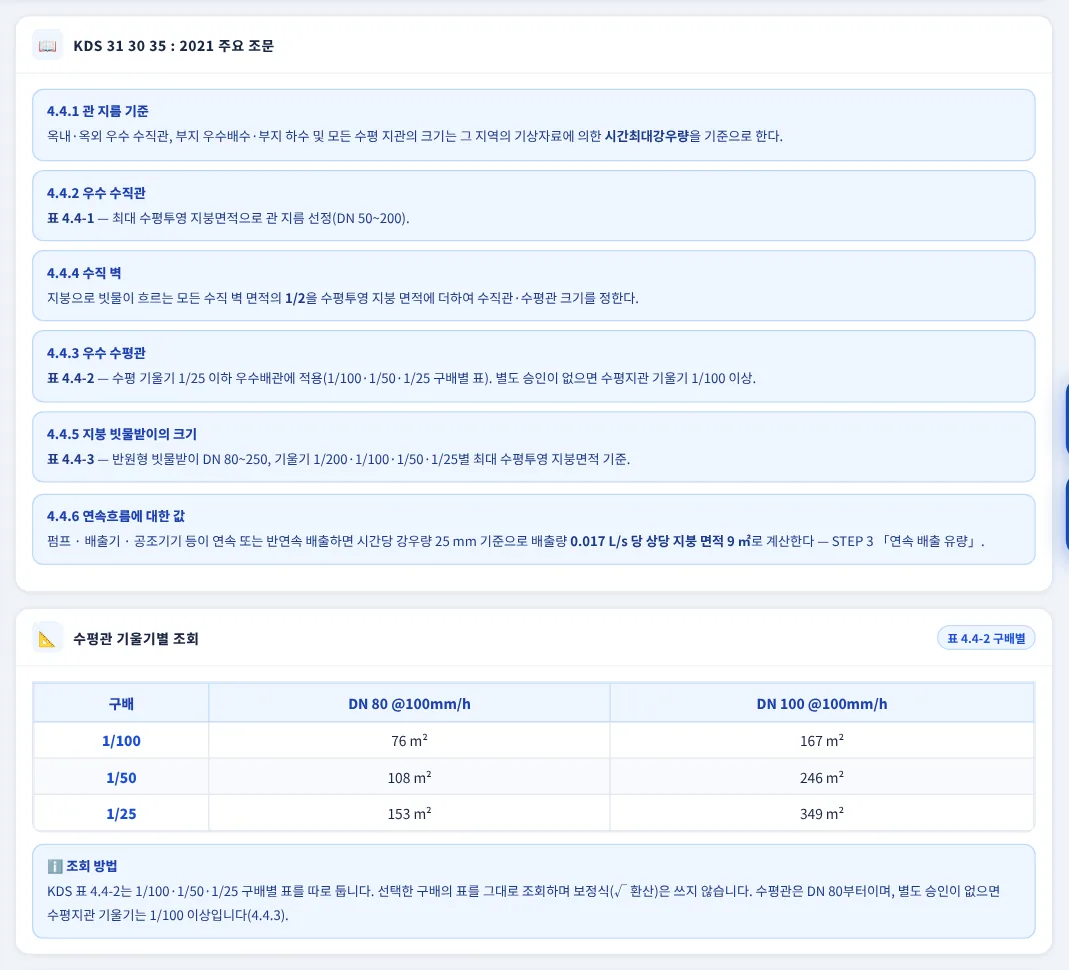

2. 2KDS 31 30 35 주요 조문

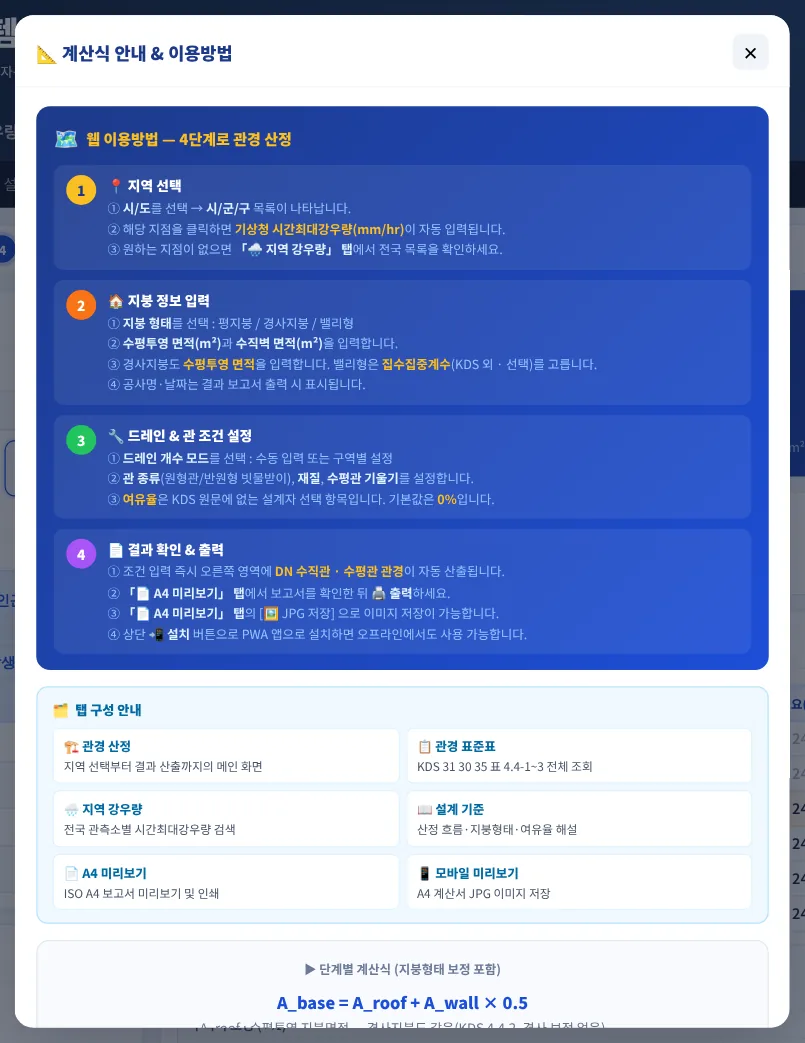

3-11. 계산식 안내 창

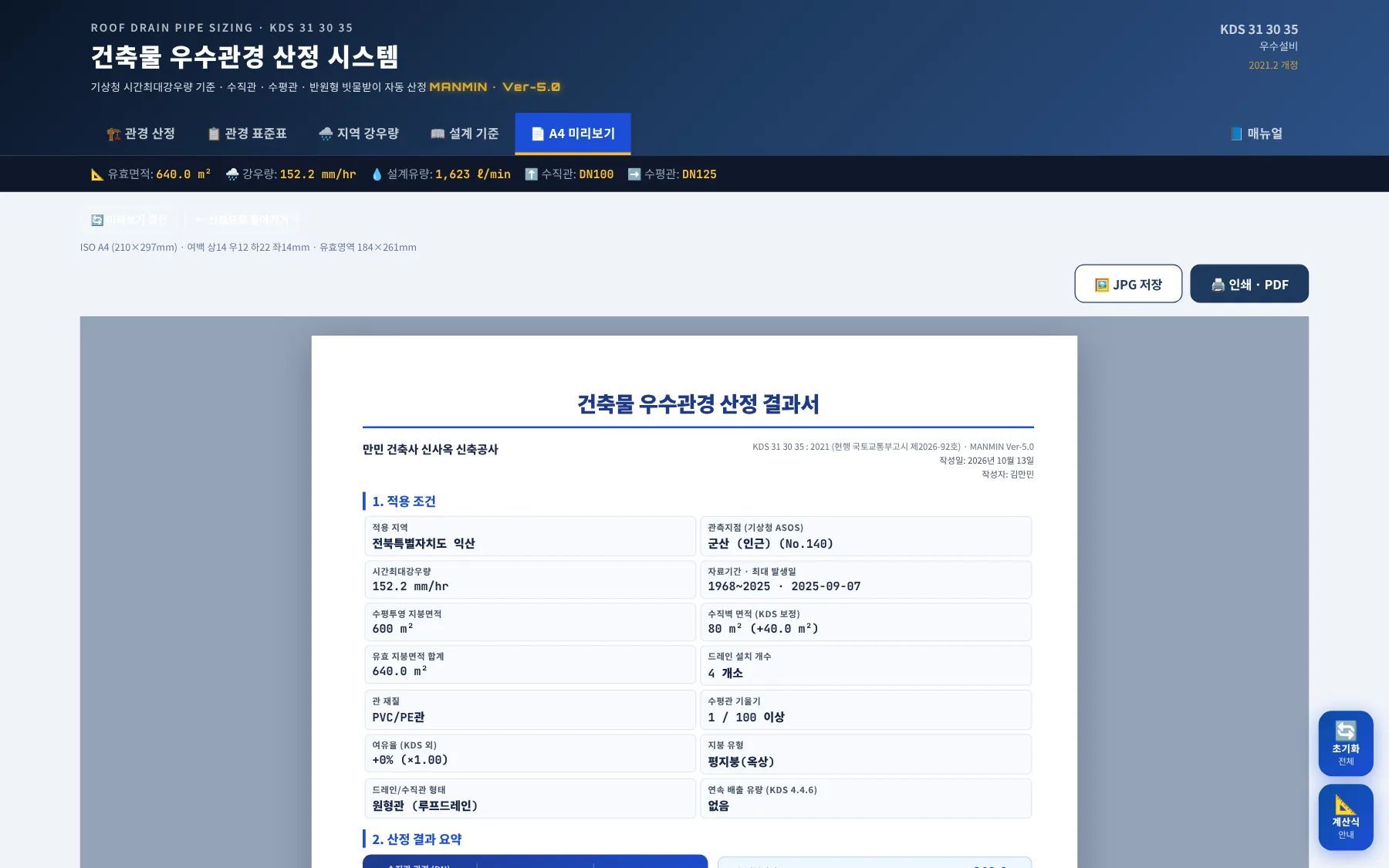

3-12. A4 결과서·출력

123

1. 1JPG 저장 — A4 쪽 단위 그림
2. 2인쇄 · PDF — 인쇄 창 대상을 「PDF로 저장」으로

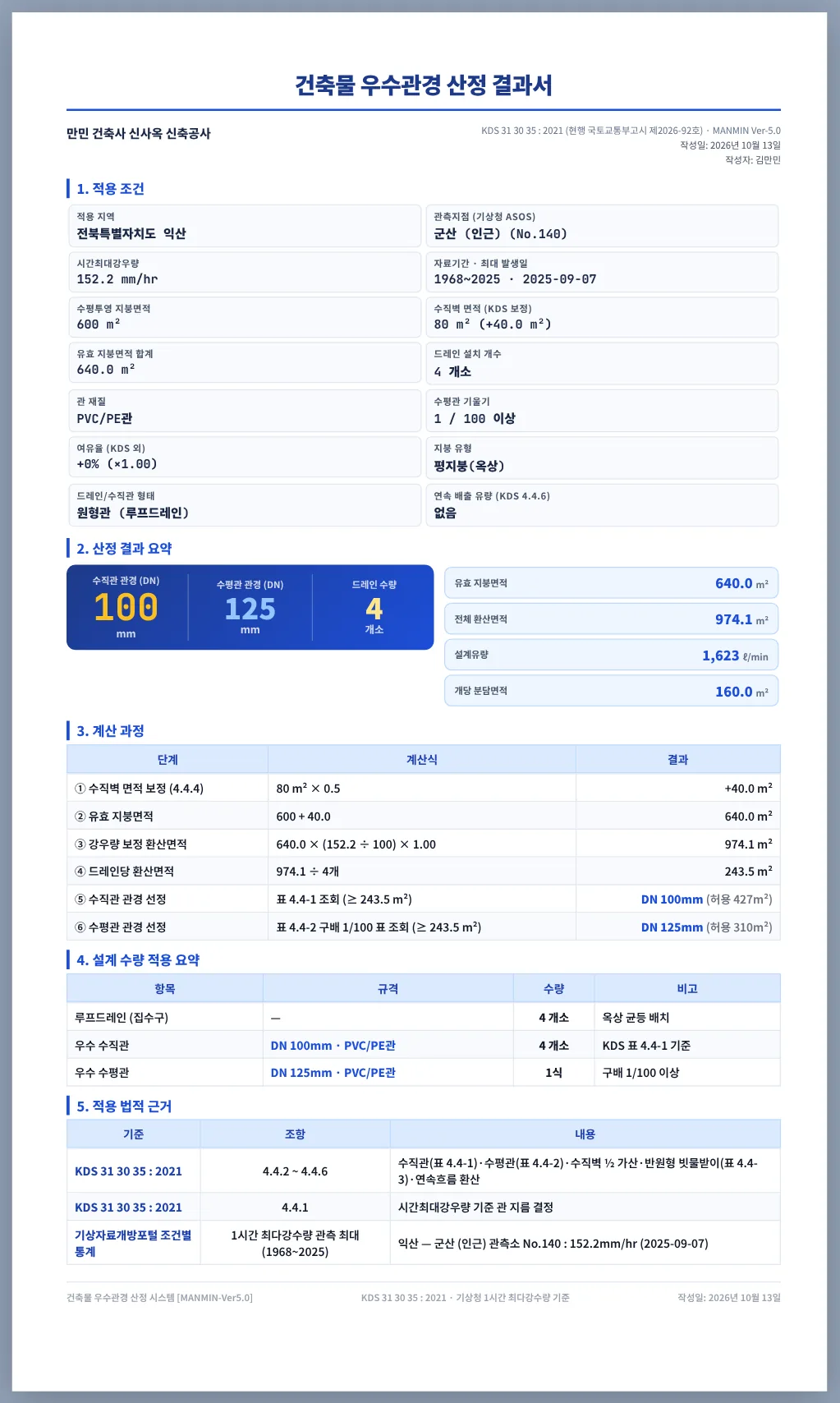

3. 3A4 산정 결과서

12345

1. 11. 적용 조건
2. 22. 산정 결과 요약
3. 33. 계산 과정
4. 44. 설계 수량 적용 요약
5. 55. 적용 법적 근거

3-13. 모바일

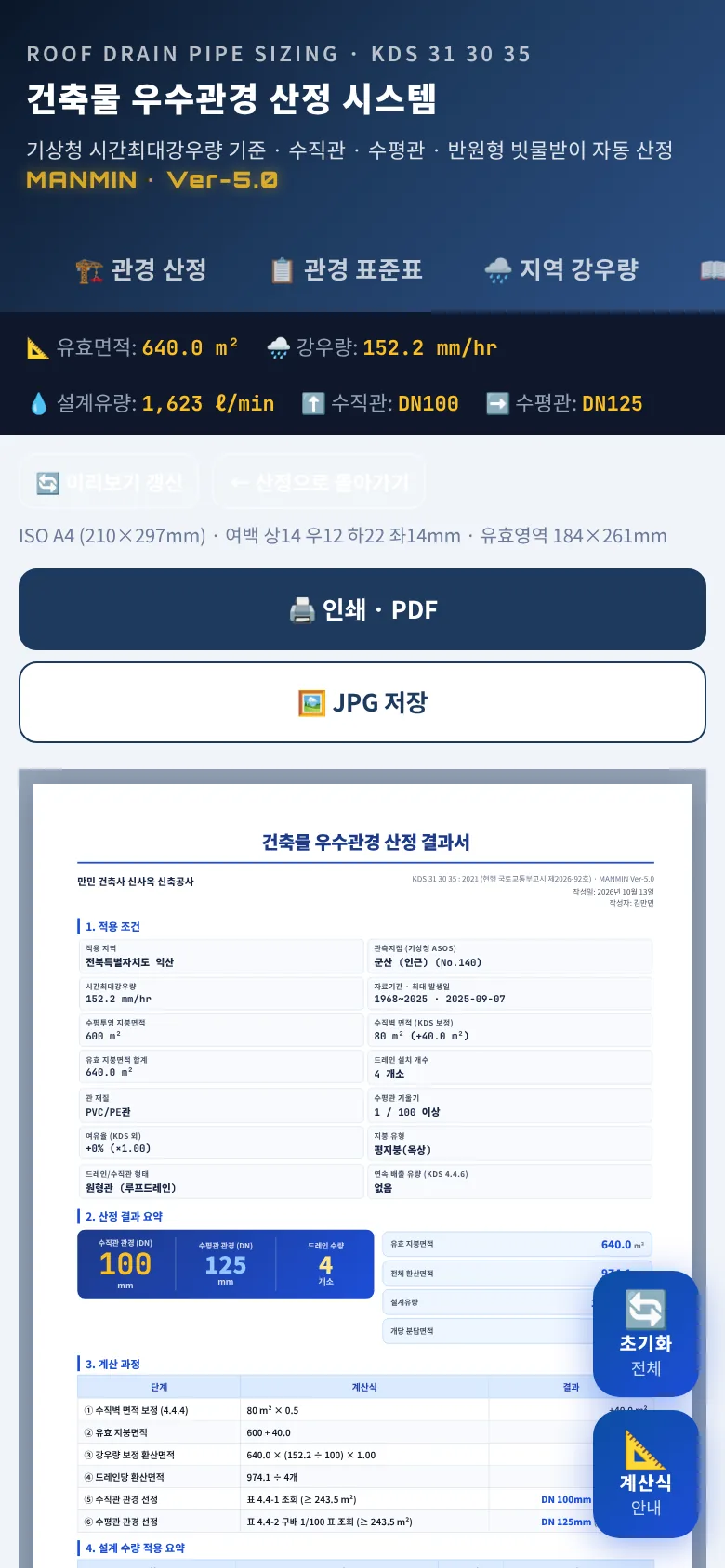

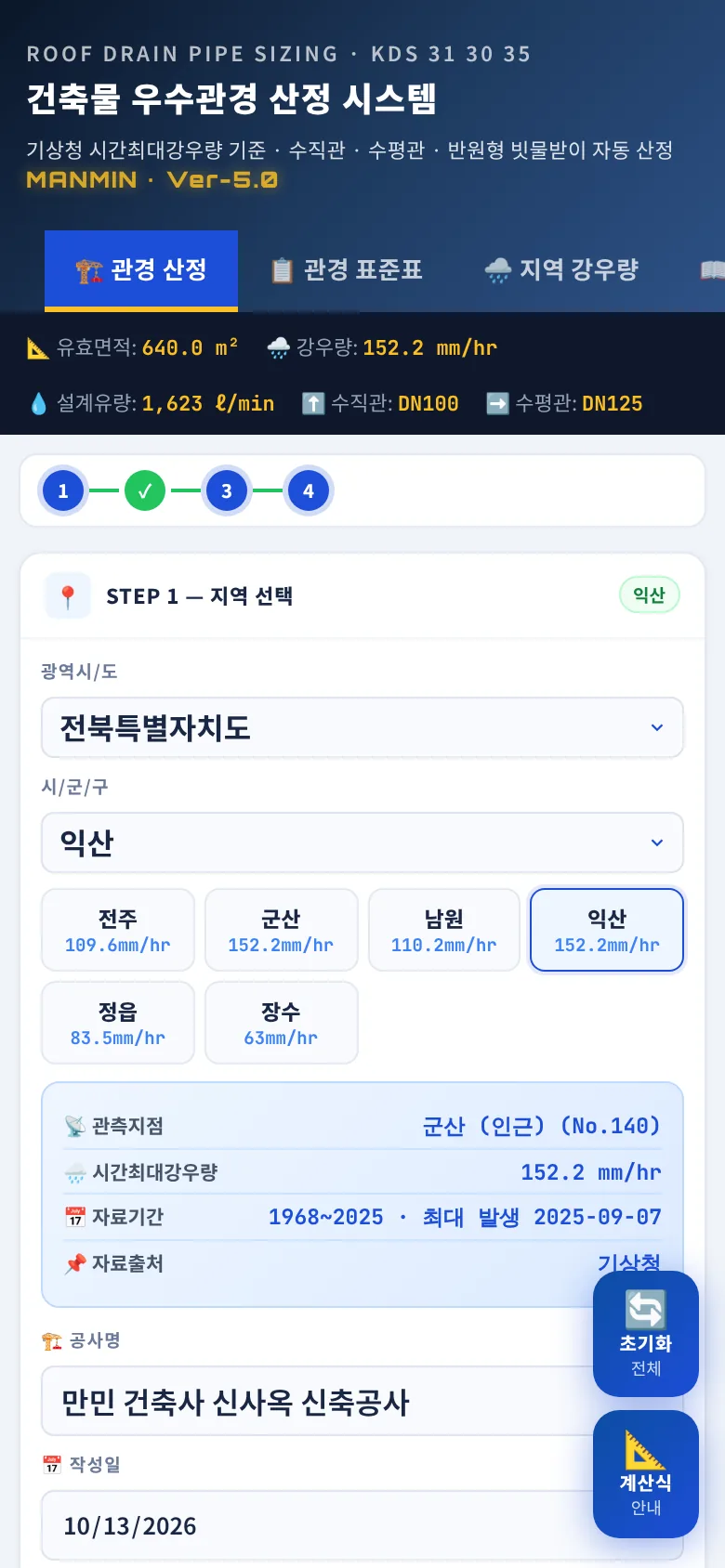

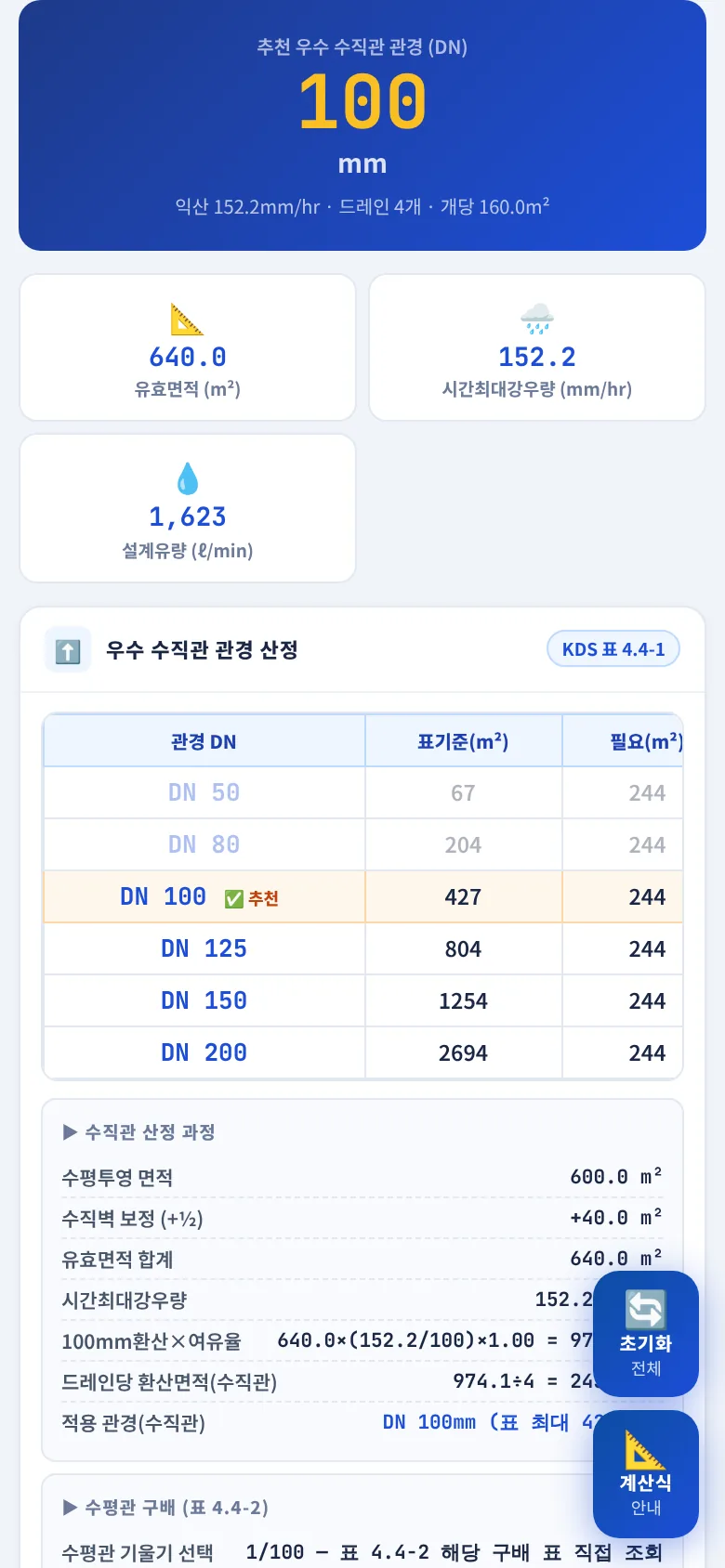

휴대폰에서는 입력 → 결과가 한 줄로 이어집니다. 탭 막대는 좌우로 밀어 「📘 매뉴얼」까지 볼 수 있습니다.

04기술기준 해설

4-1. 근거 체계

4-2. 시간최대강우량 (4.4.1)

KDS 4.4.1은 「옥내 우수 수직관과 옥외 우수 수직관, 부지 우수배수, 부지 하수 및 이들 배수관의 모든 수평 지관의 크기는 그 지역의 기상자료에 의한 시간최대강우량을 기준으로 한다」고 정합니다. 프로그램은 기상청 ASOS 관측소의 연 1시간 최다강수량 가운데 관측 이래 최대값(~2025년)을 씁니다.

4-3. 수직관 — 표 4.4-1 (4.4.2)

「옥내외 우수 수직관의 관 지름은 표 4.4-1의 최대 수평투영 지붕 면적으로 선정한다.」 표는 DN 50 · 80 · 100 · 125 · 150 · 200, 강우량 25 ~ 300mm/h(25 간격) 12열입니다.

주 1) 관 지름은 원형관의 관 지름이며, 단면적이 같은 다른 모양의 배관에도 이 표를 적용할 수 있습니다.

4-4. 수평관 — 표 4.4-2 (4.4.3)

「수평 기울기가 1/25 이하인 건축물 우수배관과 부지 우⋅오수배관 및 수평 분기관의 크기는 표 4.4-2의 최대수평투영 지붕 면적을 기준으로 선정한다. 별도의 승인이 없으면 수평지관의 기울기는 1/100 이상으로 한다.」 표는 구배 1/100 · 1/50 · 1/25마다 DN 80 ~ 375, 강우량 25 ~ 150mm/h입니다.

(100 mm/h 열, ㎡ — DN 250 · 300 · 375는 관경 표준표 탭)

4-5. 수직 벽 ½ (4.4.4)

「루프드레인과 우수관의 관 지름을 정할 때, 지붕으로 빗물이 흐르는 모든 수직 벽 면적의 1/2을 수평투영 지붕 면적에 더하여 옥내와 옥외의 우수수직관과 우수수평관의 크기를 정한다.」 비가 비스듬히 들이칠 때 벽면에 맞은 빗물이 지붕으로 흘러드는 몫을 반영한 것입니다.

4-6. 반원형 빗물받이 — 표 4.4-3 (4.4.5)

「반원형의 빗물받이 크기는 표 4.4-3의 최대 수평투영 지붕 면적을 기준으로 한다.」 표는 기울기 1/200 · 1/100 · 1/50 · 1/25마다 DN 80 ~ 250입니다. 프로그램은 STEP 3의 「빗물받이 기울기」(1/200 · 1/100 · 1/50 · 1/25, 기본 1/200)로 표를 고릅니다. 수평관 구배와 따로 정합니다(v5.0.13).

4-7. 프로그램의 계산 순서

4-8. KDS 외 선택 계수

4-9. 프로그램이 다루지 않는 것

4-10. v5.0.10 정정 내역

05실무 작업 방법

5-1. 단계별 절차

1. 배수 구역 나누기지붕 평면에서 드레인이 받는 구역을 정하고 구역별 수평투영 면적을 구합니다. 파라펫 · 옥탑 외벽처럼 빗물이 지붕으로 흐르는 벽 면적도 함께 셉니다.
2. 강우량 확인대지 소재지의 관측소 값을 고르고, 실시설계 단계라면 기상자료개방포털에서 최신 최대값을 확인합니다.
3. 드레인 수 · 구배 결정드레인 수와 수평 배관 구배(원칙 1/100 이상)를 정합니다. 반원형 빗물받이를 쓰면 형태를 바꿉니다.
4. 관경 산정수직관 · 수평관(· 빗물받이) DN을 확인하고, 구역 면적이 서로 다르면 구간별 설계로 넣습니다.
5. 도면 반영A4 결과서를 설계 근거로 남기고 평면 · 계통도에 DN을 적습니다. 흐름 방향으로 관경을 줄이지 않습니다(KDS 1.6.4).

5-2. 도면 반영 전 확인

5-3. 예제 B — 반원형 빗물받이

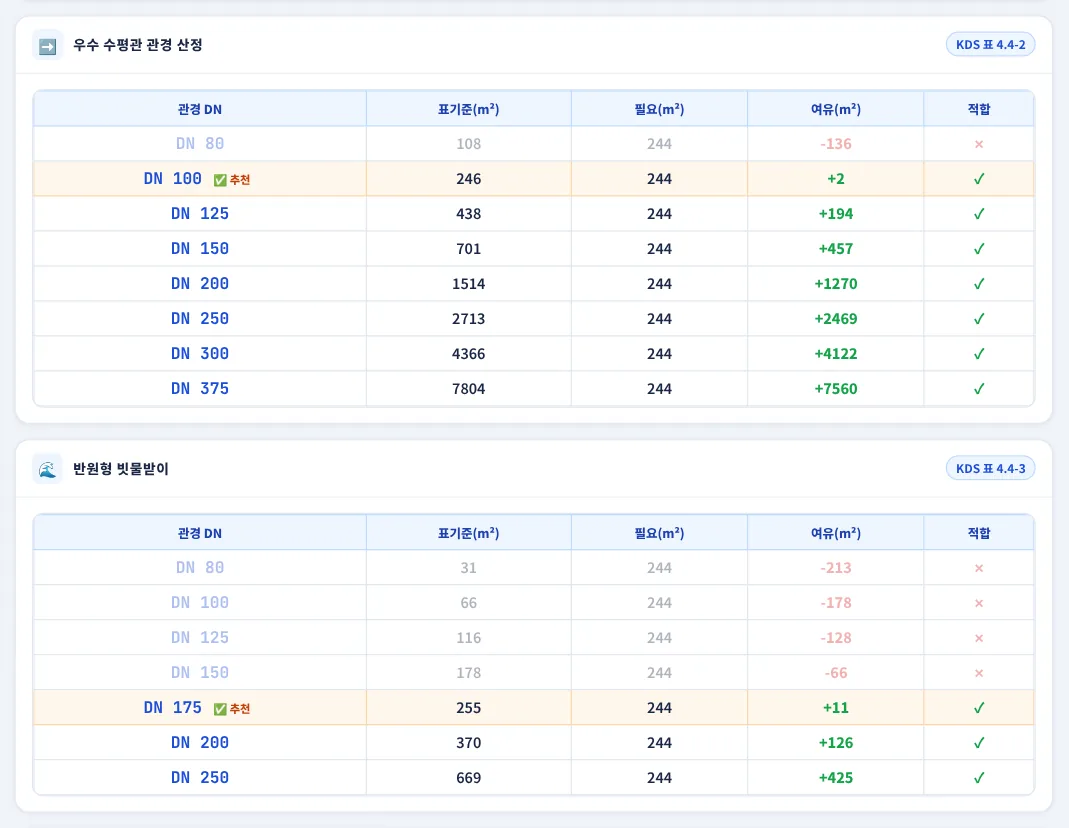

예제 A와 같은 지역 · 면적 · 드레인 수에 형태 「반원형 빗물받이」, 수평관 구배 1/50 · 빗물받이 기울기 1/50을 고른 경우입니다. 빗물받이를 기본값 1/200으로 두면 같은 면적에서 DN 250(334㎡)이 나옵니다.

12

1. 1수평관 — 표 4.4-2 1/50 구배
2. 2반원형 빗물받이 — 표 4.4-3 1/50 기울기

12

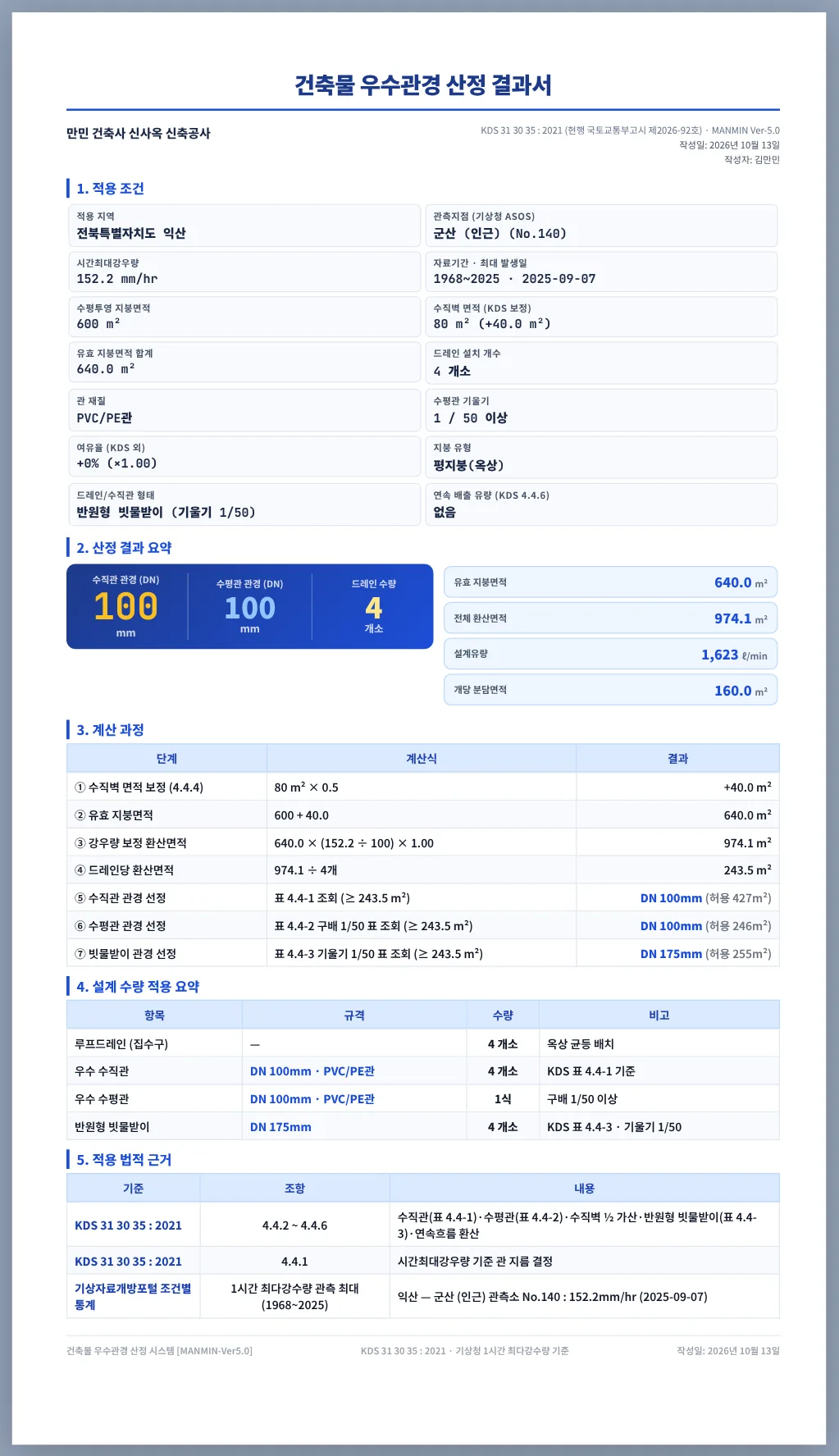

1. 13. 계산 과정 — 빗물받이 관경 선정
2. 24. 설계 수량 — 반원형 빗물받이

5-4. 예제 C — 구간별 설계

지붕을 A구간(400㎡ · 수직벽 60㎡)과 B구간(200㎡ · 수직벽 20㎡)으로 나눠 넣은 경우입니다. 합계가 예제 A와 같으므로 결과도 같습니다.

123

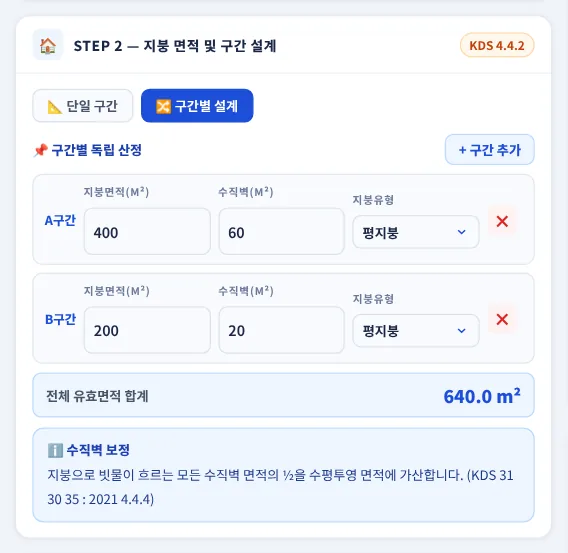

1. 1구간별 설계
2. 2구간 입력 — 이름 · 면적 · 수직벽 · 지붕 유형
3. 3유효면적 합계

06문제 해결·FAQ

A부록

A1. 예제 입력값

A2. 지점별 시간최대강우량

기상자료개방포털 조건별통계(지상 ASOS · 강수량 · 년) — 연 1시간 최다강수량의 관측 최대값. 2026-10-13 조회.

A3. 버전 변경 내역

A4. 용어
