냉온수 배관 관경 산정 시스템 사용자 매뉴얼

00이 매뉴얼에 대하여

냉온수 배관 관경 산정 시스템은 냉 · 온수 유량(또는 냉난방 부하와 공급 · 환수 온도)을 넣으면 Hazen-Williams 식으로 허용 압력강하를, 연속방정식으로 유속을 검토해 두 조건을 모두 만족하는 가장 작은 호칭지름을 고르고 A4 관경 산정서를 만듭니다.

01한눈에 보기

설치 없이 브라우저에서 바로 실행되는 단일 페이지 앱(PWA)입니다. 입력한 내용은 내 PC 브라우저 안에서만 계산되며 서버로 전송되지 않습니다.

1-1. 화면 구성

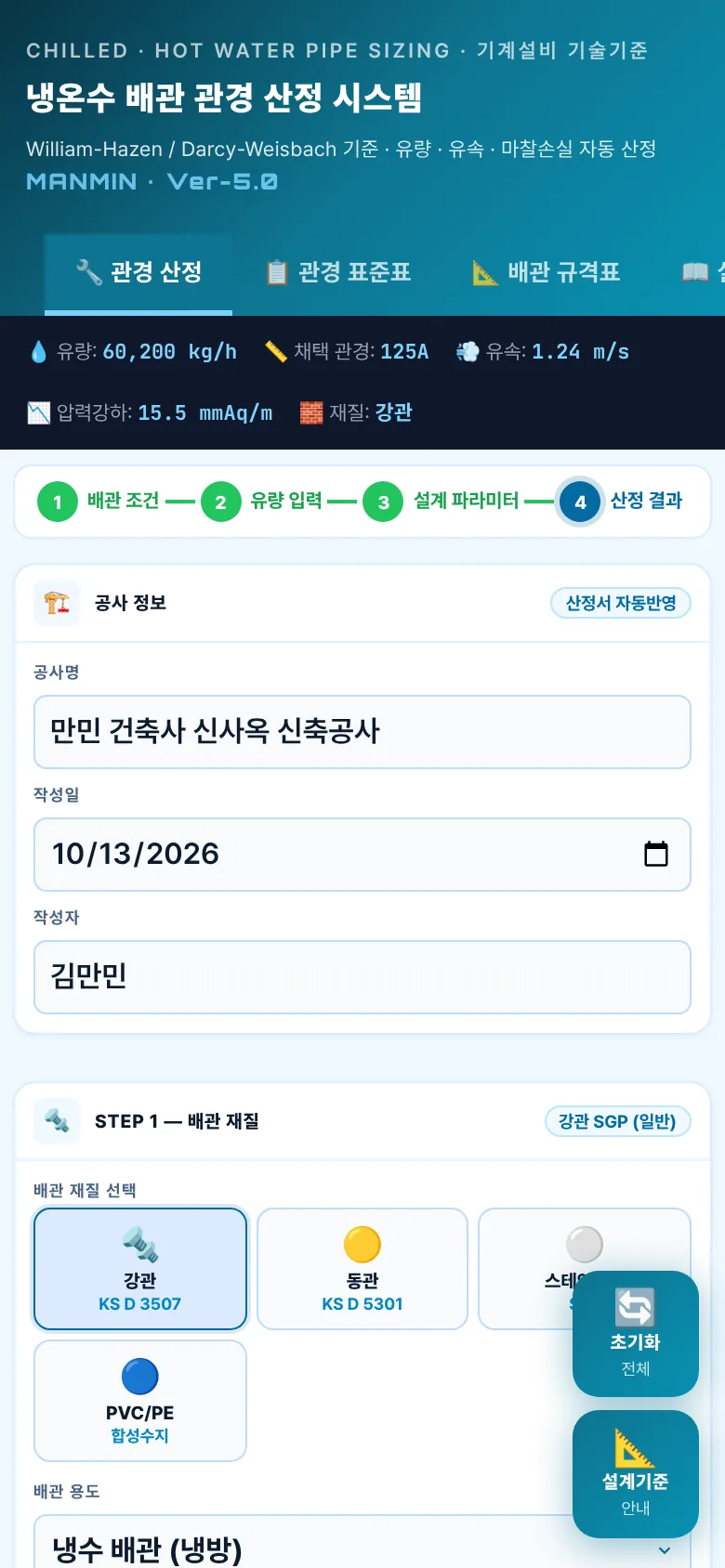

1234567

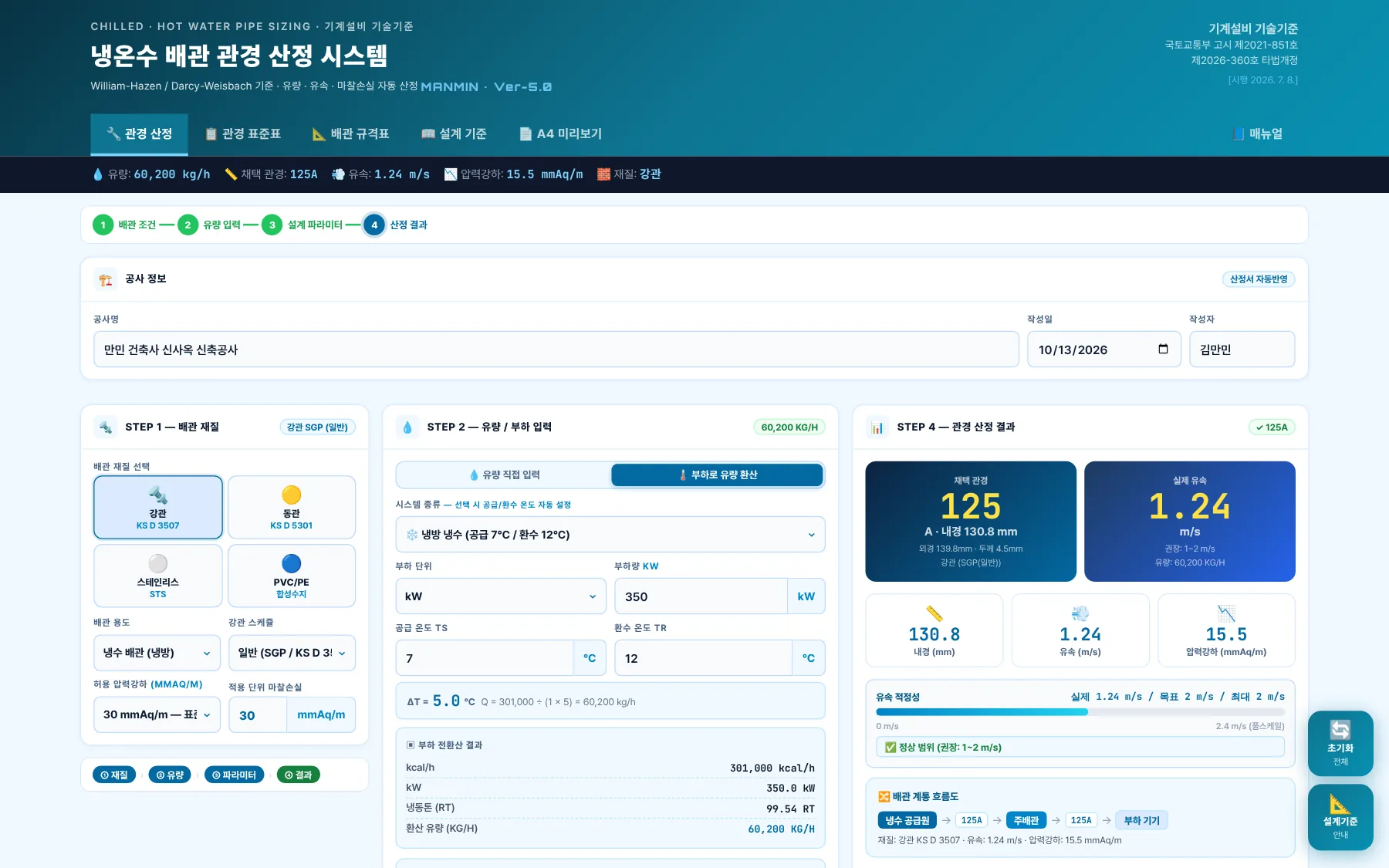

1. 1작업 탭: 관경 산정 · 관경 표준표 · 배관 규격표 · 설계 기준 · A4 미리보기 · 매뉴얼
2. 2요약 스트립: 유량 · 채택 관경 · 유속 · 압력강하 · 재질
3. 3진행 단계: 배관 조건 → 유량 입력 → 설계 파라미터 → 산정 결과
4. 4STEP 1 배관 재질 · 용도 · 스케줄 · 허용 압력강하
5. 5STEP 2 유량 직접 입력 / 부하로 유량 환산
6. 6STEP 4 산정 결과 — 채택 관경 · 실제 유속
7. 7오른쪽 아래 「초기화」 · 「설계기준 안내」

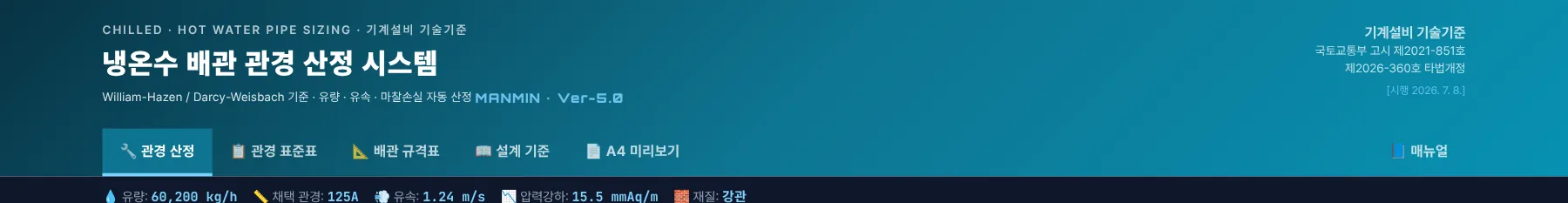

1-2. 작업 탭·근거 표시

1234567

1. 1관경 산정
2. 2관경 표준표 — 압력강하 · 유속별 관경당 유량

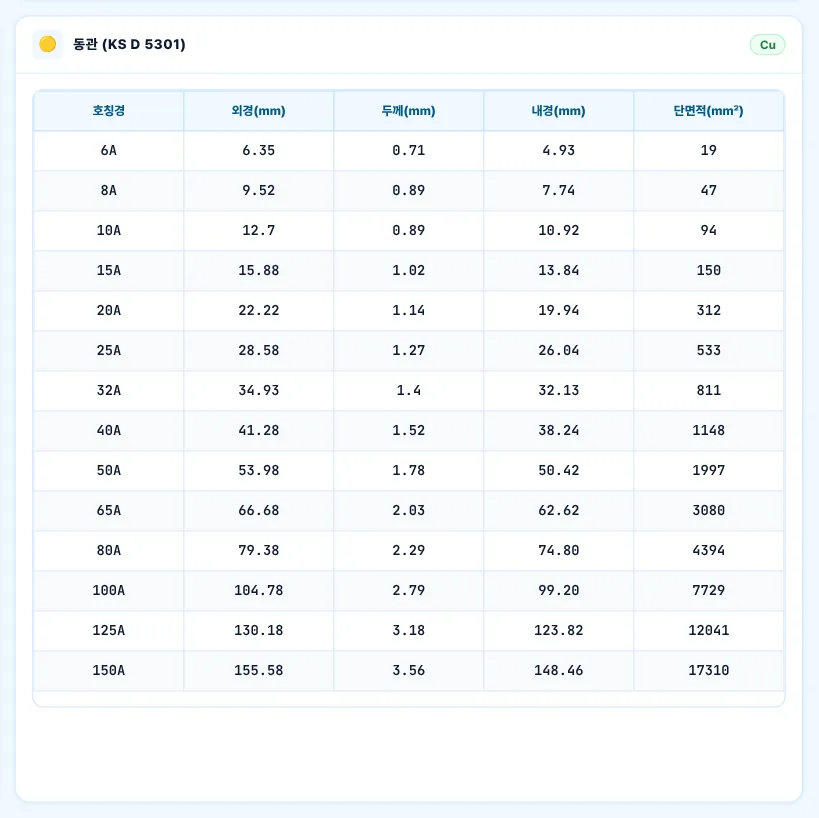

3. 3배관 규격표 — 강관 · 동관 치수, 지지 간격
4. 4설계 기준 — 산정 결과 판정 · 유속 · 마찰손실 · 층수 연동
5. 5A4 미리보기 — 관경 산정서 · 인쇄 · JPG
6. 6매뉴얼(이 문서)
7. 7근거: 기계설비 기술기준 고시 제2021-851호 · 제2026-360호 타법개정 · 2026.7.8. 시행

1-3. 설치·보관·매뉴얼

021분 따라하기

예제 A로 6단계를 따라 하면 냉수 주관 125A · 유속 1.24 m/s · 압력강하 15.5 mmAq/m가 나옵니다.

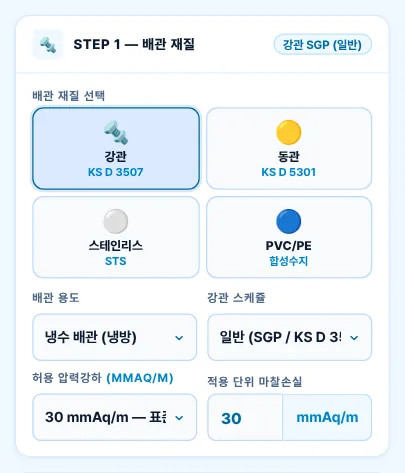

1. ① 배관 재질STEP 1에서 「강관 KS D 3507」을 누르고 배관 용도 「냉수 배관(냉방)」, 강관 스케줄 「일반(SGP)」, 허용 압력강하 「30 mmAq/m — 표준」을 고릅니다(3-2).
2. ② 부하로 유량 환산STEP 2에서 「🌡️ 부하로 유량 환산」을 누르고 시스템 종류 「냉방 냉수(7℃ / 12℃)」, 부하 단위 「kW」, 부하량 350을 넣습니다. 유량이 60,200 kg/h로 바뀝니다(3-3).
3. ③ 설계 파라미터STEP 3에서 설계 목표 유속 「2 m/s — 강관 권장」, 총 층수 10, 층 높이 3.6 m를 넣습니다(3-4).

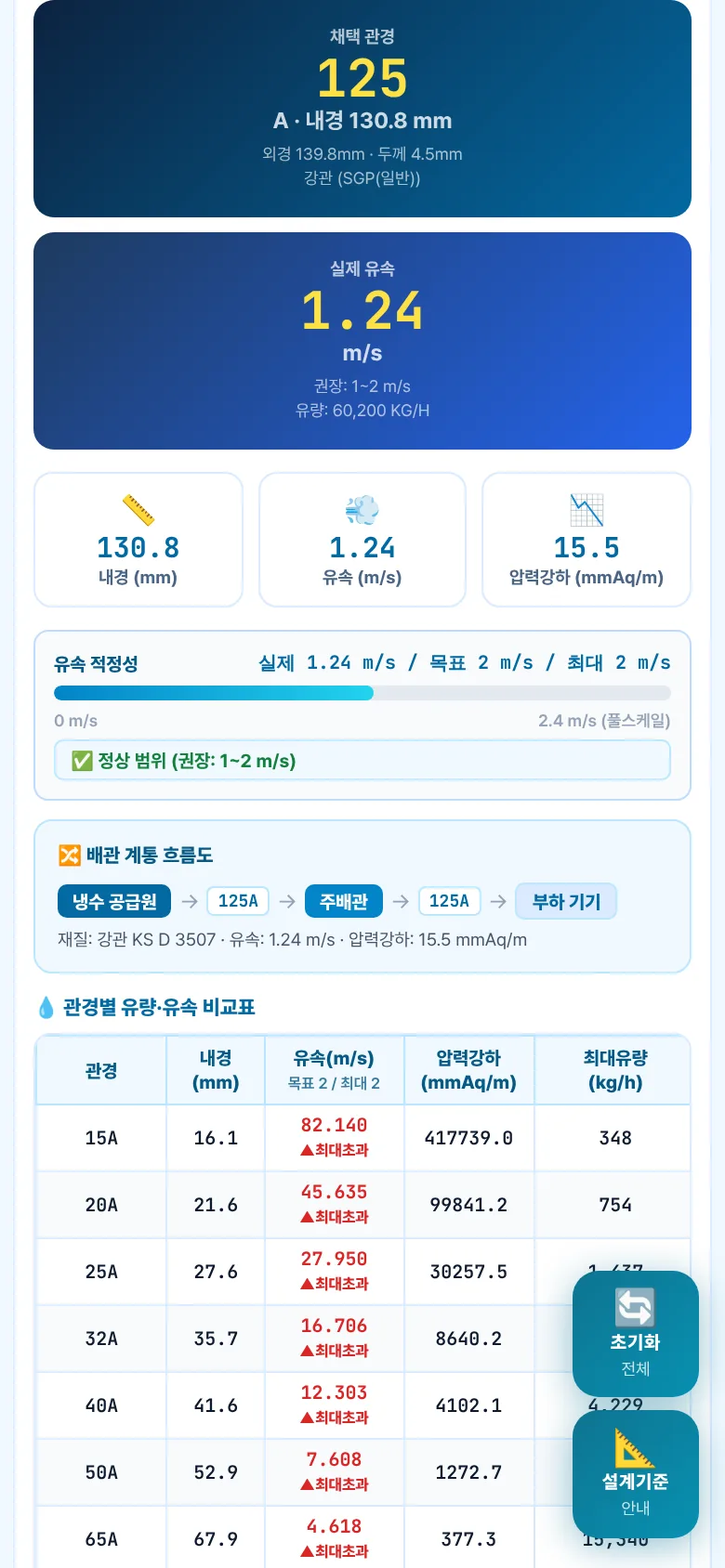

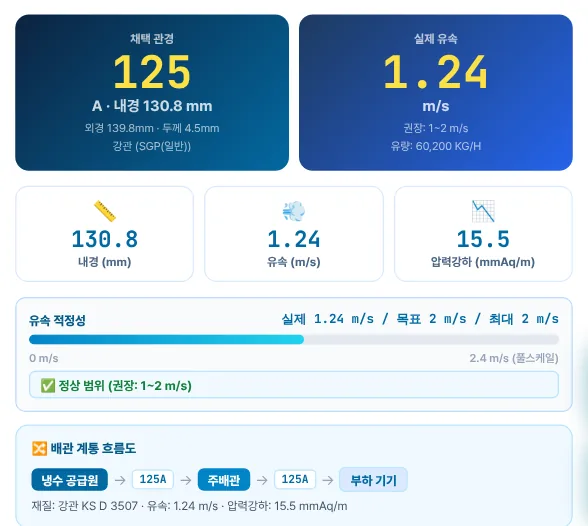

4. ④ 결과 확인오른쪽 큰 숫자로 채택 관경 125A(내경 130.8 mm) · 실제 유속 1.24 m/s를 확인합니다(3-5).
5. ⑤ 비교표로 근거 확인「관경별 유량 · 유속 비교표」에서 한 치수 아래 100A는 유속 1.92 m/s로 목표 안이지만 압력강하 44.5 mmAq/m가 허용 30을 넘어 「부적합」임을 봅니다(3-6).
6. ⑥ A4 산정서「📄 A4 미리보기」에서 「🖨️ 인쇄 / PDF 저장」 또는 「🖼️ JPG 저장」으로 관경 산정서를 남깁니다(3-13).

03화면별 기능 상세

3-1. 공사 정보

123

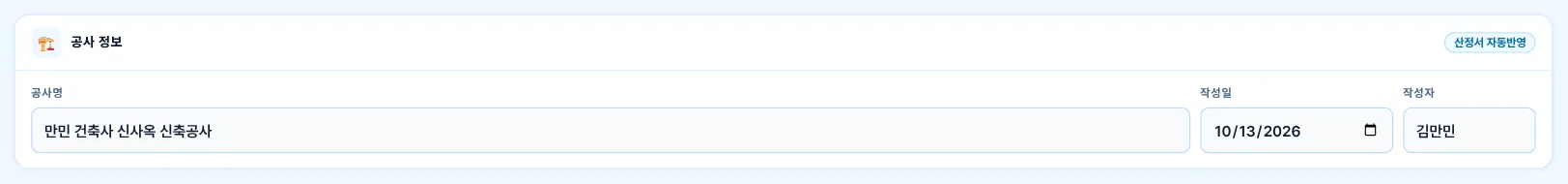

1. 1공사명
2. 2작성일
3. 3작성자

3-2. 배관 재질 (STEP 1)

12345

1. 1배관 재질 4종 — 강관 · 동관 · 스테인리스 · PVC/PE
2. 2배관 용도 — 냉수 · 온수 · 냉각수 · 일반
3. 3강관 스케줄 — 일반(SGP) · Sch 40 · Sch 80
4. 4허용 압력강하 — 20 · 30 · 50 mmAq/m · 직접 입력
5. 5적용 단위 마찰손실(현재값)

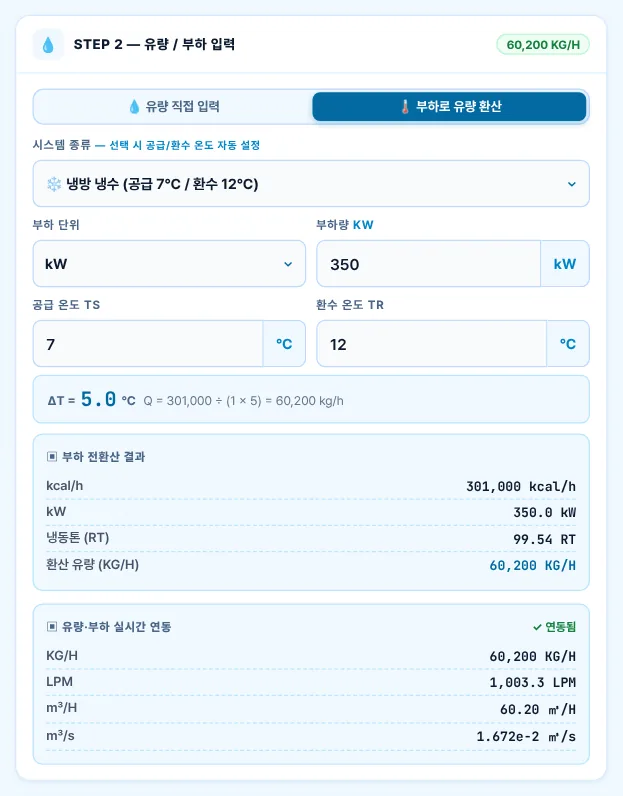

3-3. 유량·부하 입력 (STEP 2)

1234567

1. 1입력 방식 — 유량 직접 입력 / 부하로 유량 환산
2. 2시스템 종류 — 냉방 냉수 · 난방 온수 · 냉각수 · 고온 온수(온도 자동 설정)
3. 3부하 단위 — kcal/h · kW · 냉동톤
4. 4부하량
5. 5공급 · 환수 온도 → ΔT
6. 6부하 전환산 결과 — kcal/h · kW · 냉동톤 · 유량
7. 7유량 · 부하 실시간 연동

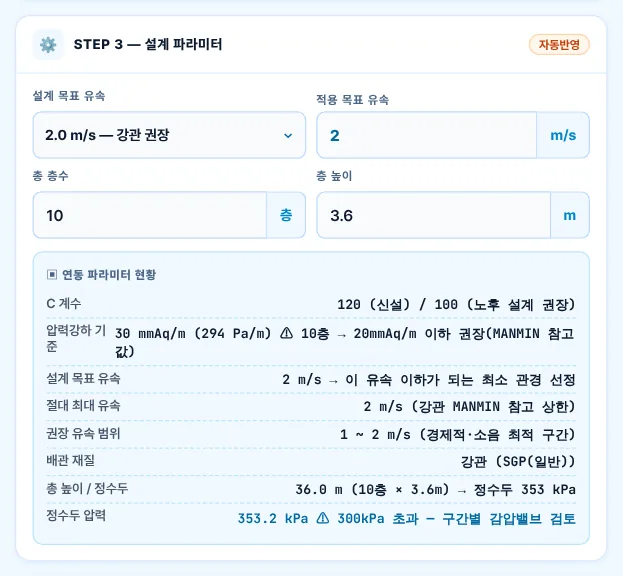

3-4. 설계 파라미터 (STEP 3)

123456

1. 1설계 목표 유속
2. 2총 층수
3. 3층 높이

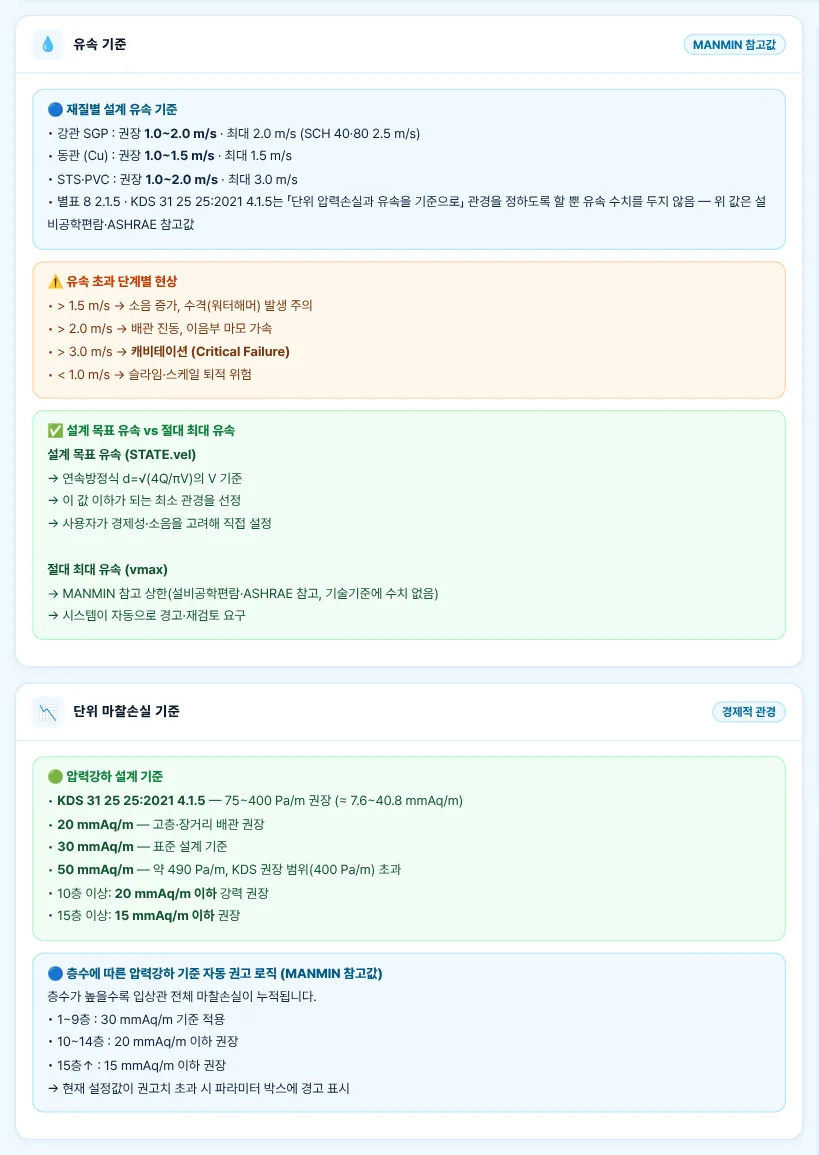

4. 4압력강하 기준 — Pa/m 환산 · KDS 범위 · 층수 권고
5. 5최대 유속(MANMIN 참고 상한)
6. 6정수두 — 300 kPa 참고 경고

3-5. 산정 결과 (STEP 4)

1234

1. 1채택 관경 · 실제 유속
2. 2내경 · 유속 · 압력강하
3. 3유속 적정성 게이지 — 실제 / 목표 / 최대
4. 4배관 계통 흐름도

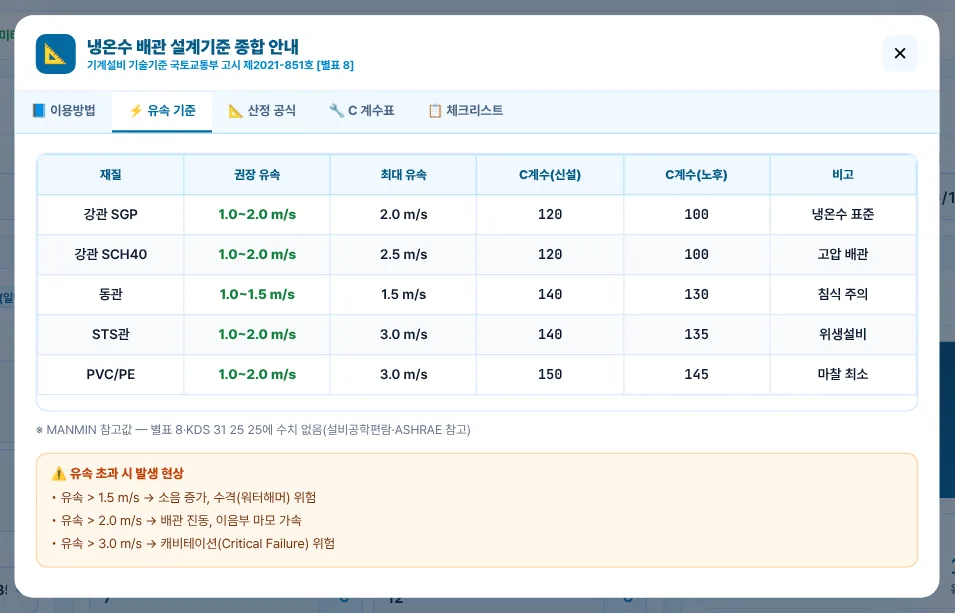

유속 게이지는 권장 범위(강관 1~2 m/s) 안이면 「✅ 정상 범위」, 하한 미만이면 「🔵 퇴적 주의」, 상한 초과면 「🟡 수격방지 검토」를 표시합니다. 채택 관경 배지는 두 조건을 모두 만족하면 초록, 하나라도 못 맞추면 주황 · 빨강입니다.

3-6. 관경별 유량·유속 비교표

12

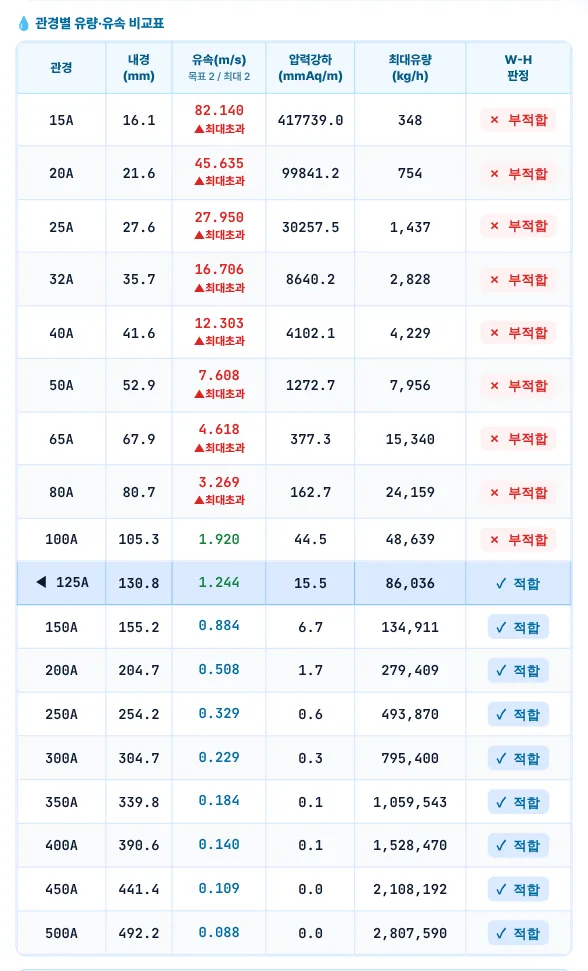

1. 1관경 · 내경 · 유속 · 압력강하 · 최대 허용 유량 · 판정
2. 2채택 관경 행(◀)

「적합」은 설계 유량 ≤ 최대 허용 유량(= 실제 압력강하 ≤ 허용값)과 실제 유속 ≤ 목표 유속을 모두 만족한다는 뜻입니다. 예제 A의 100A는 유속은 목표 안이지만 압력강하가 허용값을 넘어 부적합입니다 — 이 예제에서는 압력강하가 관경을 정했습니다.

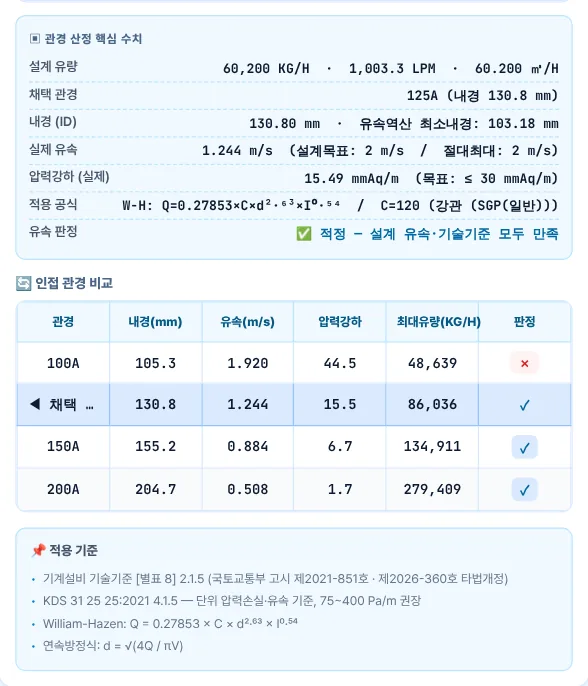

3-7. 핵심 수치·적용 기준

12345

1. 1채택 관경
2. 2압력강하(실제)
3. 3적용 공식 — Q = 0.27853 × C × d²·⁶³ × I⁰·⁵⁴
4. 4인접 관경 비교
5. 5적용 기준 — 별표 8 2.1.5 · KDS 31 25 25 4.1.5

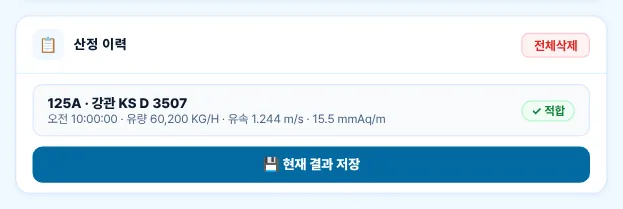

3-8. 산정 이력

12

1. 1저장된 결과 — 관경 · 재질 · 유량 · 유속 · 압력강하
2. 2현재 결과 저장 · 전체삭제

구간마다 결과를 저장해 두면 주관 · 분기관을 차례로 비교할 수 있습니다. 이력은 이 브라우저에만 남습니다.

3-9. 관경 표준표 탭

123

1. 1기준 선택 — 20 · 30 mmAq/m · 유속 2 · 3 m/s
2. 2100A
3. 3125A

12

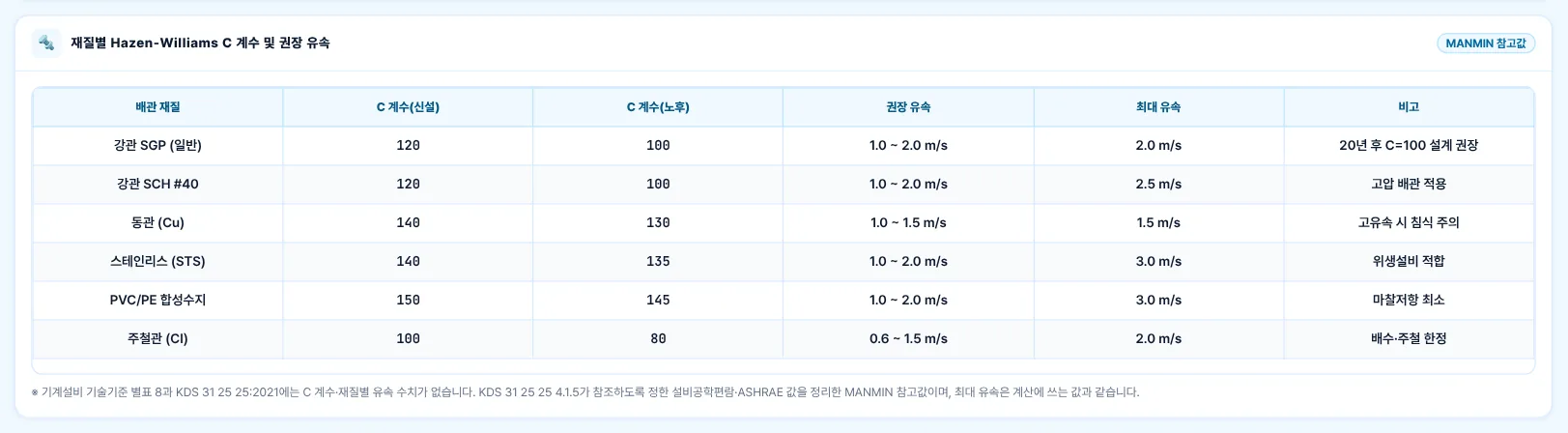

1. 1C 계수 · 권장 · 최대 유속
2. 2MANMIN 참고값 근거

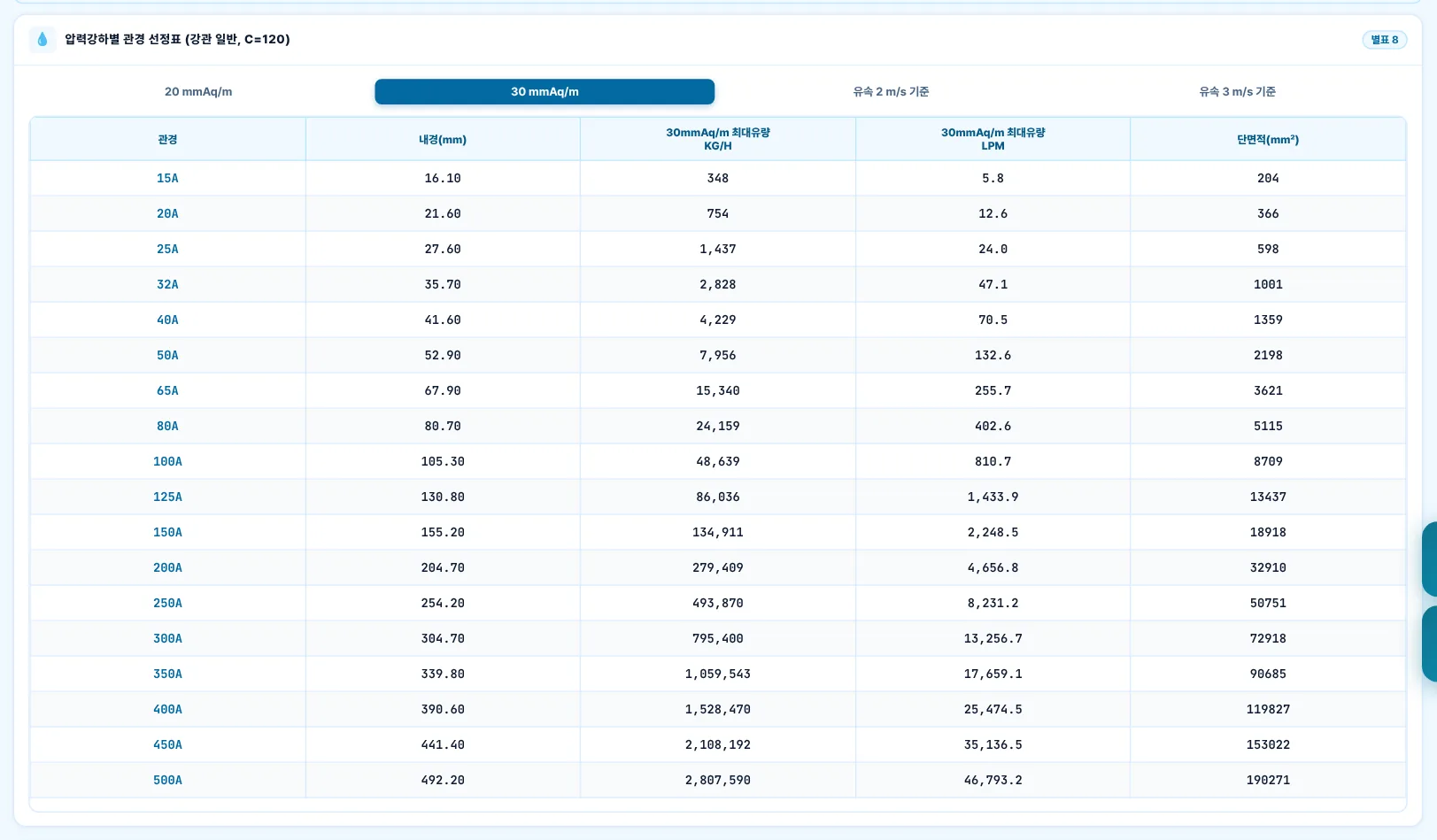

표준표는 관경마다 허용 압력강하(또는 유속) 안에서 흘릴 수 있는 최대 유량입니다. 예제 A(60,200 kg/h)는 30 mmAq/m 표에서 100A(48,639)를 넘고 125A(86,036) 안이므로 125A입니다 — 3-6의 결과와 같습니다. 전체 표는 부록 A2.

3-10. 배관 규격표 탭

3-11. 설계 기준 탭

1

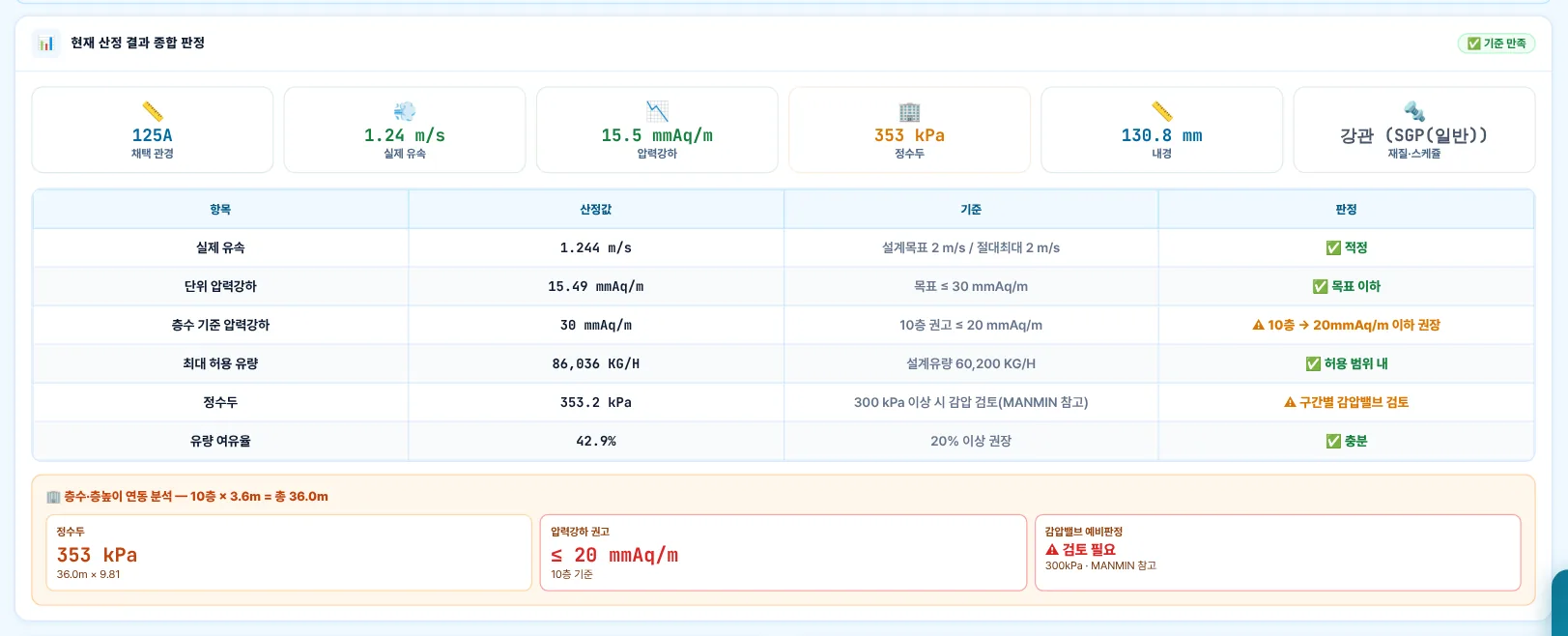

1. 1층수 · 층높이 연동 분석 — 정수두 · 압력강하 권고 · 감압 예비판정

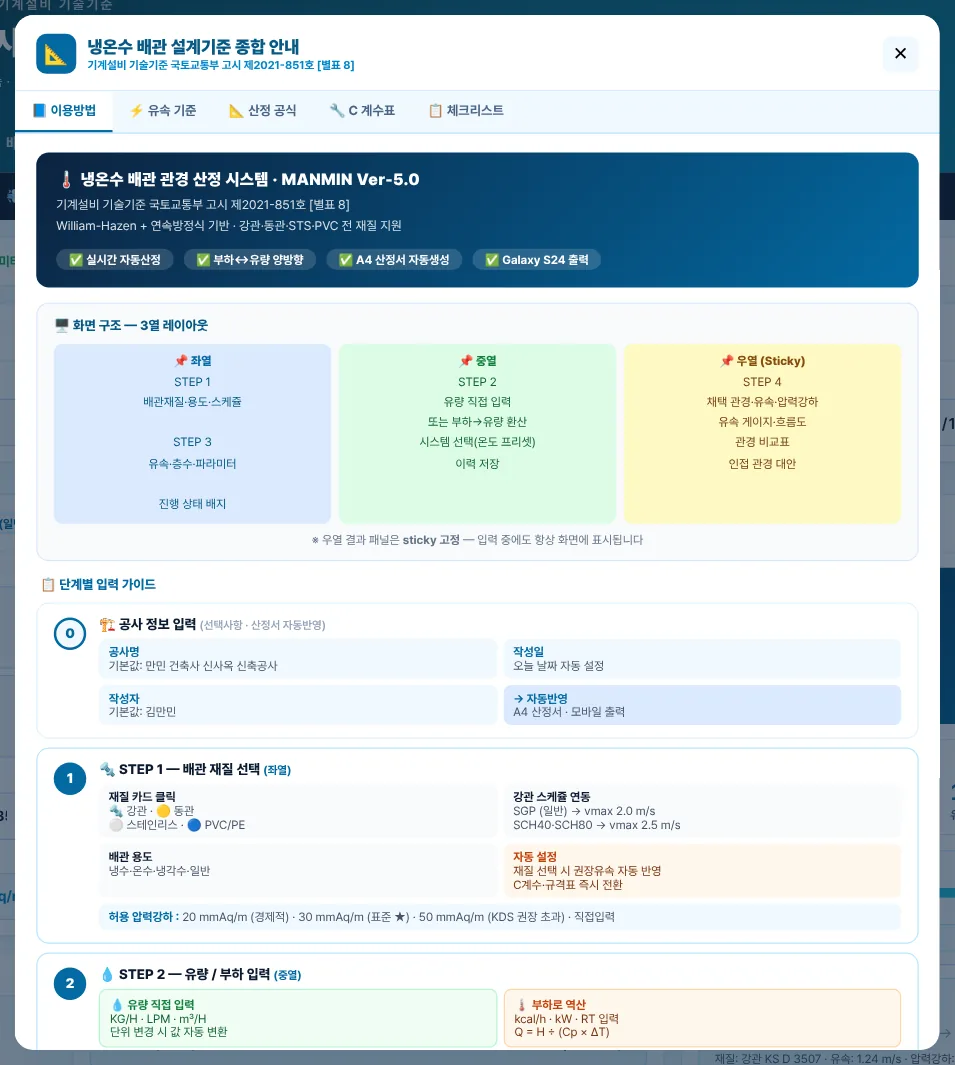

3-12. 설계기준 안내 창

3-13. A4 미리보기·출력

123

1. 1인쇄 / PDF 저장
2. 2JPG 저장

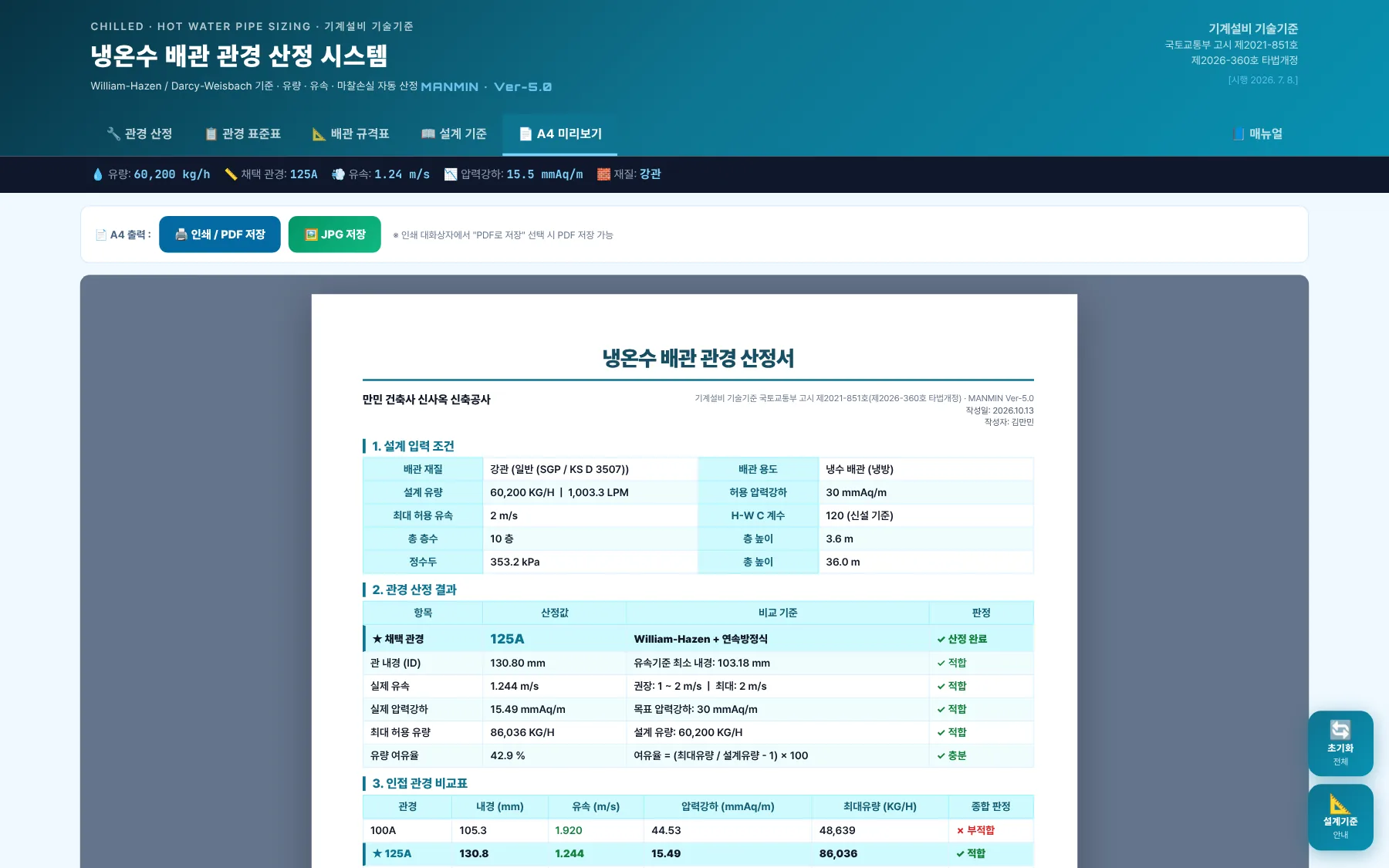

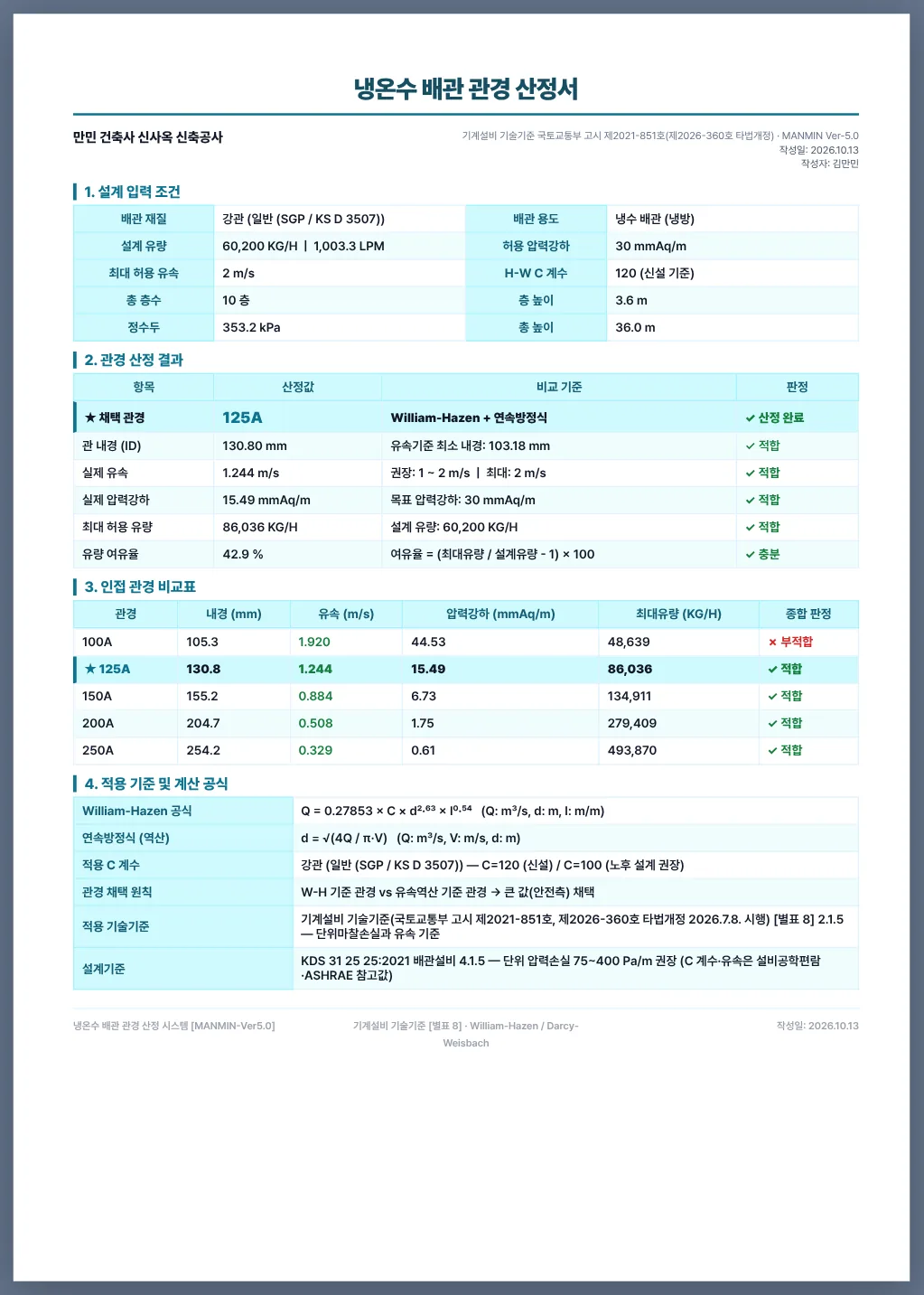

3. 3A4 관경 산정서

1234

1. 11. 설계 입력 조건
2. 22. 관경 산정 결과
3. 33. 인접 관경 비교표
4. 44. 적용 기준 및 계산 공식

3-14. 휴대전화 화면

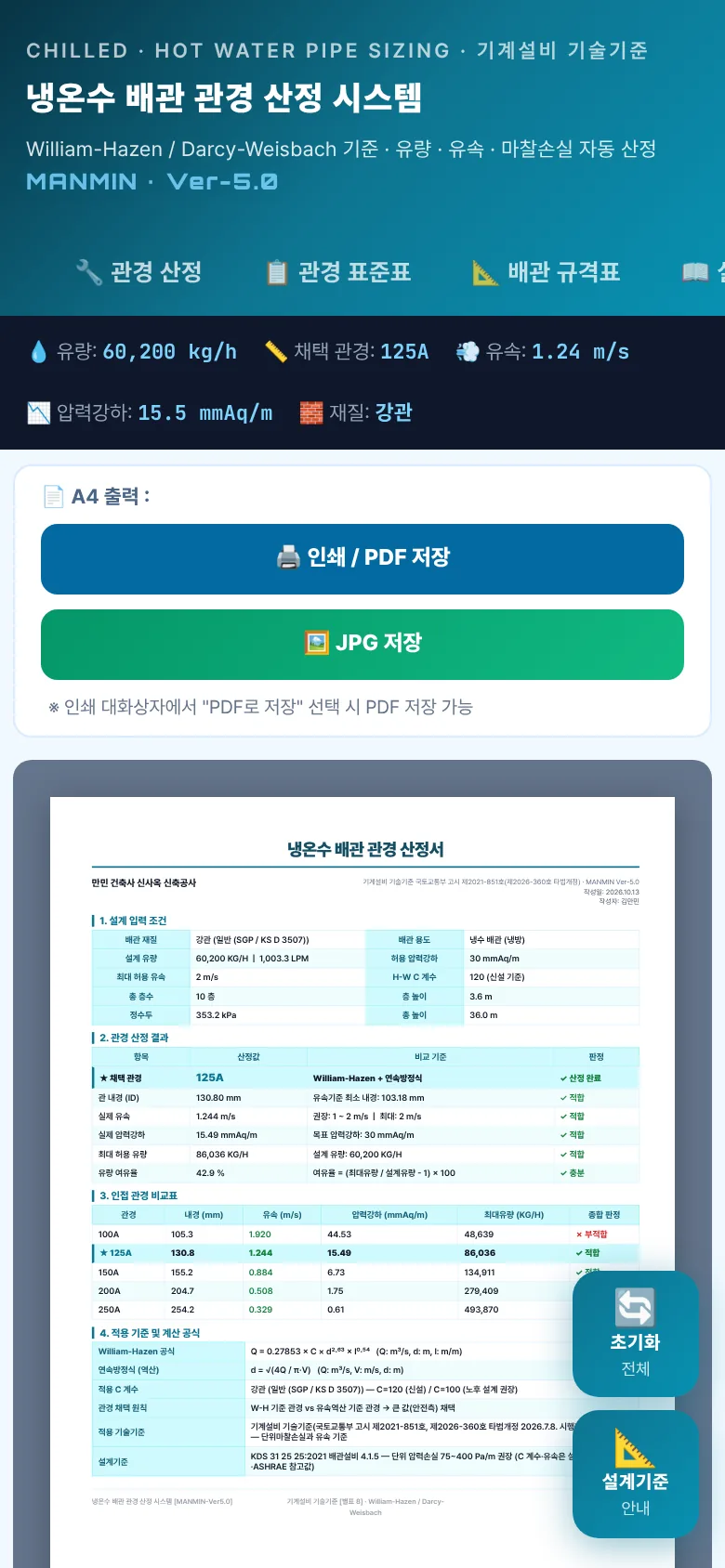

좁은 화면에서는 입력 → 결과가 한 줄로 쌓입니다. 탭 막대는 한 줄로 두고 좌우로 밀어 「A4 미리보기」 · 「매뉴얼」까지 엽니다. 400px 이하에서는 관경별 비교표를 좌우로 밀어서 봅니다.

04기술기준 해설

4-1. 근거 체계

기계설비 기술기준: 국토교통부 고시 제2021-851호(2021.6.7. 제정 시행), 제2026-360호(2026.7.8. 타법개정 · 시행) · KDS 31 25 25:2021(2021.2.19. 개정) — 국토교통부고시 제2026-92호(2026. 3. 1. 시행, 현행) 첨부 전문

4-2. 부하 → 유량

1 kW = 860 kcal/h, 1 냉동톤(USRT) = 3,024 kcal/h로 환산합니다. 물의 밀도는 1,000 kg/㎥로 보고 kg/h를 ㎥/s로 바꿉니다.

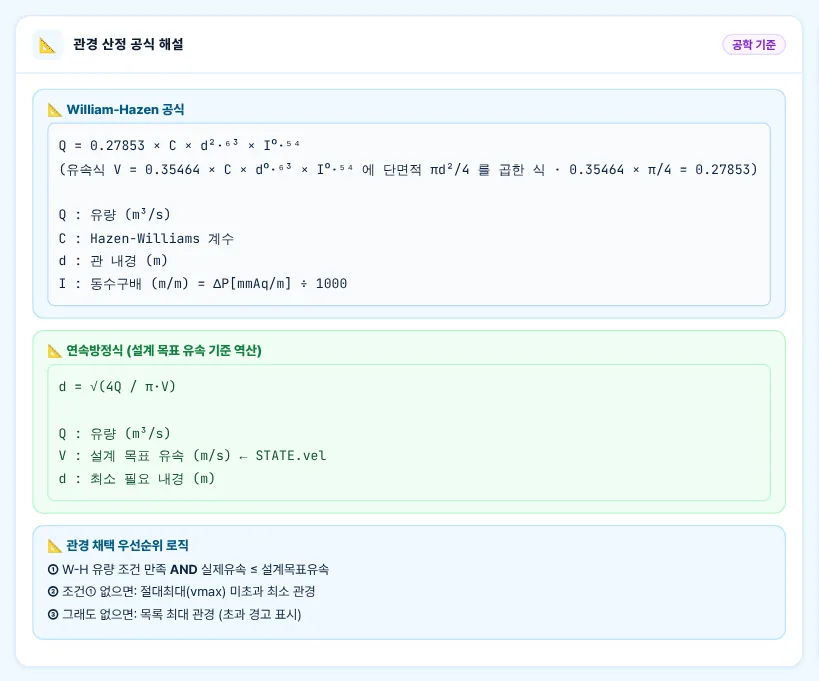

4-3. Hazen-Williams 식

관경 후보마다 허용 압력강하에서의 최대 허용 유량을 구하고, 설계 유량을 넣어 실제 압력강하를 역산합니다.

4-4. 유속과 관경 채택

예제 A는 유속 조건만이면 100A지만 100A의 압력강하가 44.5 mmAq/m로 허용 30을 넘어 125A가 됩니다.

4-5. 단위 압력손실

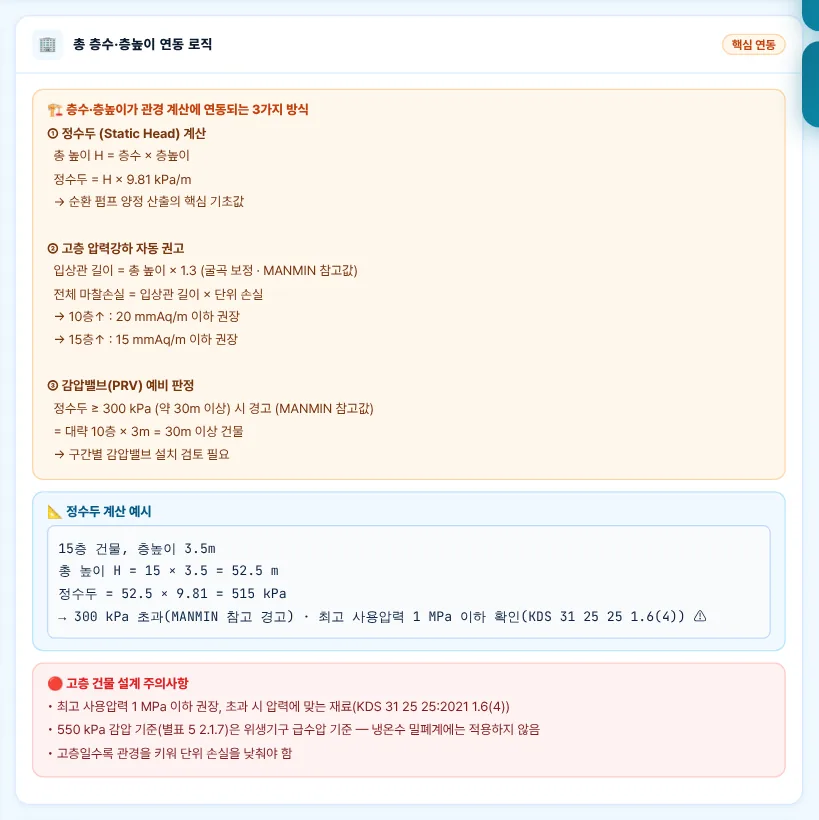

층수별 권고(10층 이상 20 · 15층 이상 15 mmAq/m)는 입상관이 길어 누적 손실이 커지는 것을 줄이려는 MANMIN 참고값입니다.

4-6. C 계수·유속 (MANMIN 참고값)

4-7. 강관·동관 규격

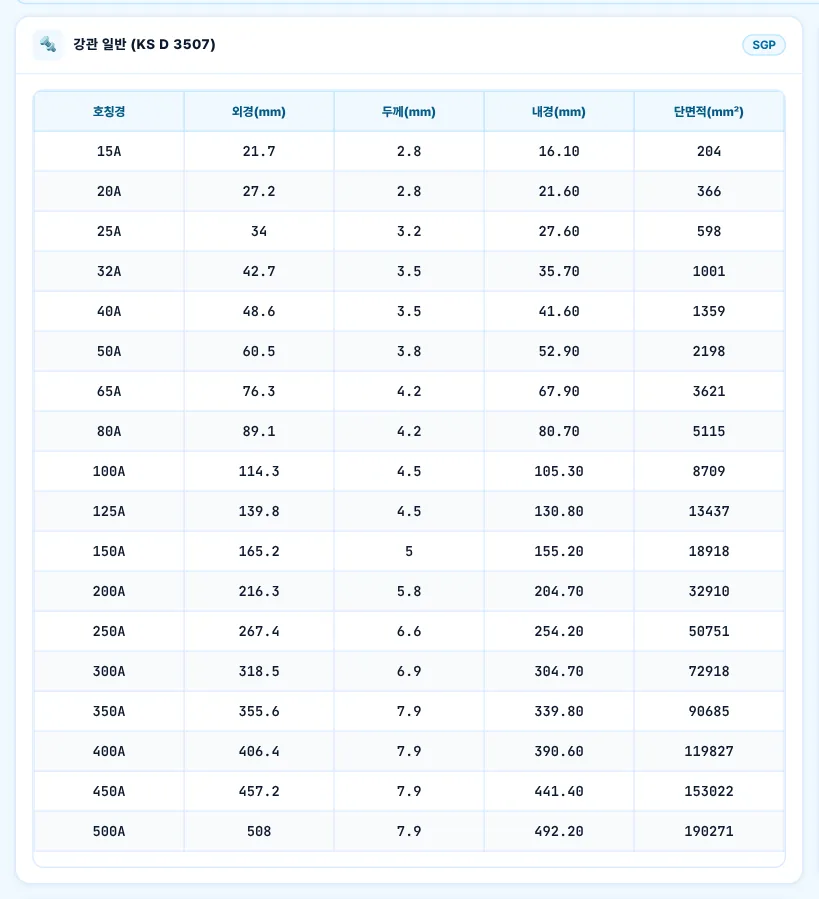

강관은 KS D 3507(SGP) · KS D 3562(Sch 40 · 80) 외경 · 두께에서 내경을 계산합니다(JIS G 3452 · 3454와 같은 값). 400A 이상 SGP 두께는 KS 원문 확인 전 JIS 값 7.9 mm를 씁니다. 동관은 KS D 5301 L형, 스테인리스 · PVC/PE는 SGP 호칭지름 · 내경으로 계산합니다(전용 규격표 추가는 향후 과제).

4-8. 정수두·최고 사용압력

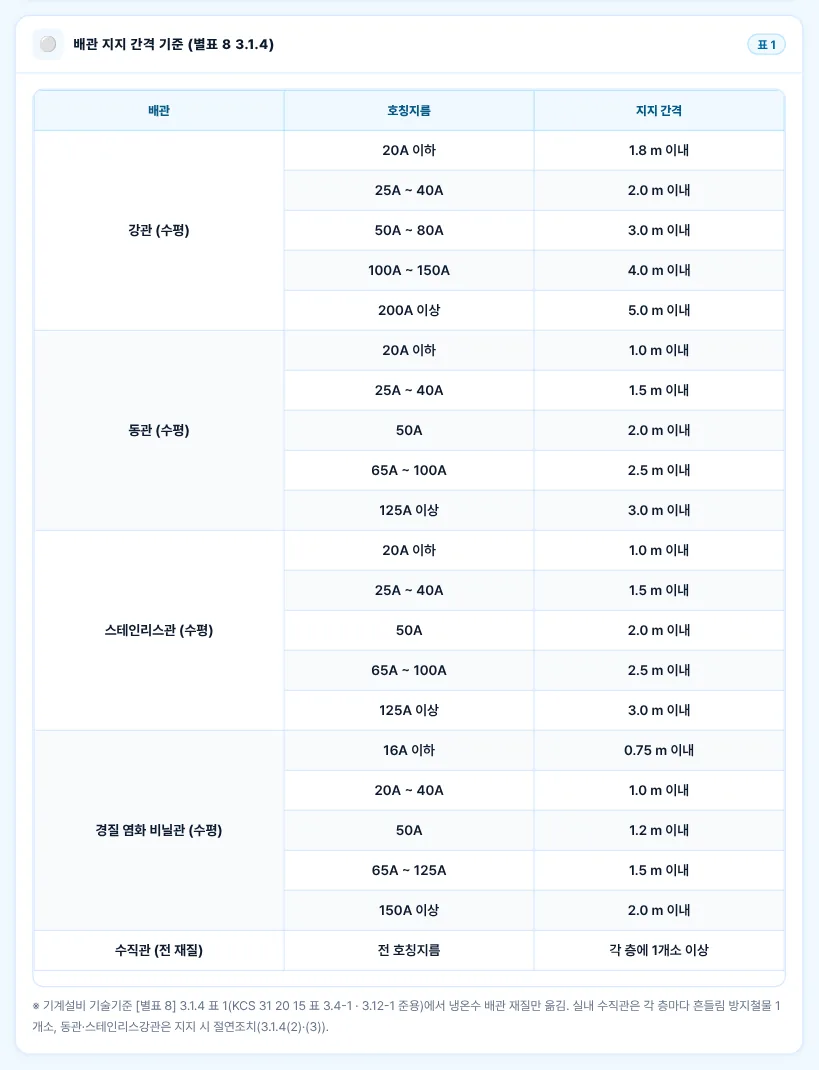

4-9. 배관 지지 간격 (별표 8 3.1.4 표 1)

4-10. 계산 범위·한계

4-11. v5.0.10 근거·계산 정정 (2026-10-13)

정정 전 판으로 고른 관경은 무작위 3,000건 가운데 약 16 %가 바뀝니다. 이전 산정서가 있으면 다시 확인하십시오.

05실무 작업 방법

5-1. 단계별 절차

5-2. 도면 반영 전 확인

5-3. 예제 B — 동관 온수 분기관

1234

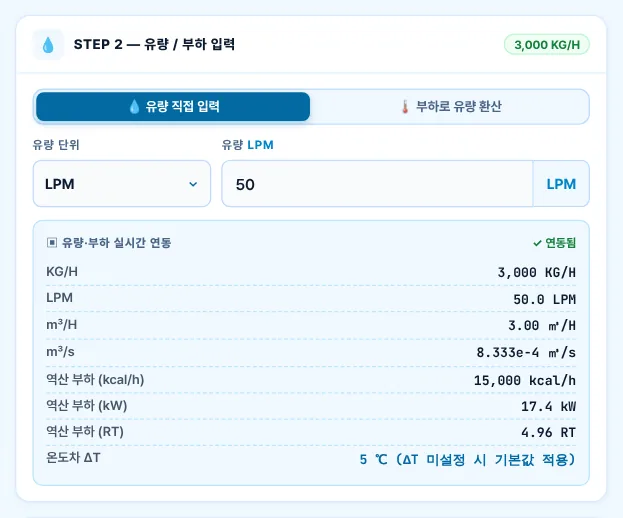

1. 1유량 직접 입력
2. 2유량 단위 L/min
3. 3유량 50
4. 4kg/h · L/min · ㎥/h · ㎥/s · 역산 부하

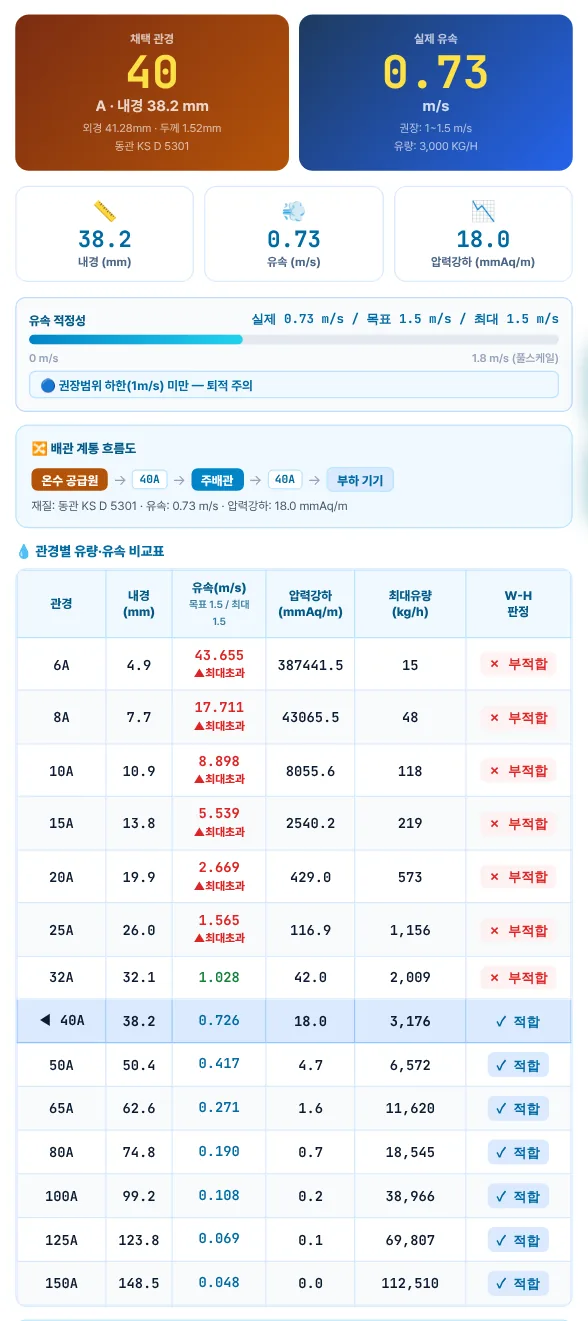

12

1. 1동관 40A · 유속 0.73 m/s(권장 하한 미만 — 퇴적 주의)
2. 2관경별 비교표 — 32A는 압력강하 42 mmAq/m로 부적합
