공조 덕트 규격 산정 시스템 사용자 매뉴얼

00이 매뉴얼에 대하여

공조 덕트 규격 산정 시스템은 공조 · 환기 덕트의 풍량과 마찰손실 기준으로 사각 · 원형 · 편평 덕트 규격을 정하고 풍속 · 판두께 · 장단비를 확인한 뒤, 계통 정압(마찰 + 국부저항)과 A4 산정서까지 만듭니다. 근거는 기계설비 기술기준 국토교통부 고시 제2021-851호(제2026-360호로 타법개정, 2026. 7. 8. 시행) 별표 9 덕트설비이며, 별표 9에 수치가 없는 값(설계 권장 풍속 · λ 고정값 · 피팅 ζ · 보강 간격 등)은 실무 참고값으로 구분해 표시합니다.

01한눈에 보기

설치 없이 브라우저에서 바로 실행되는 단일 페이지 앱(PWA)입니다. 입력한 내용은 브라우저 안에서만 계산되며 서버로 전송되지 않습니다.

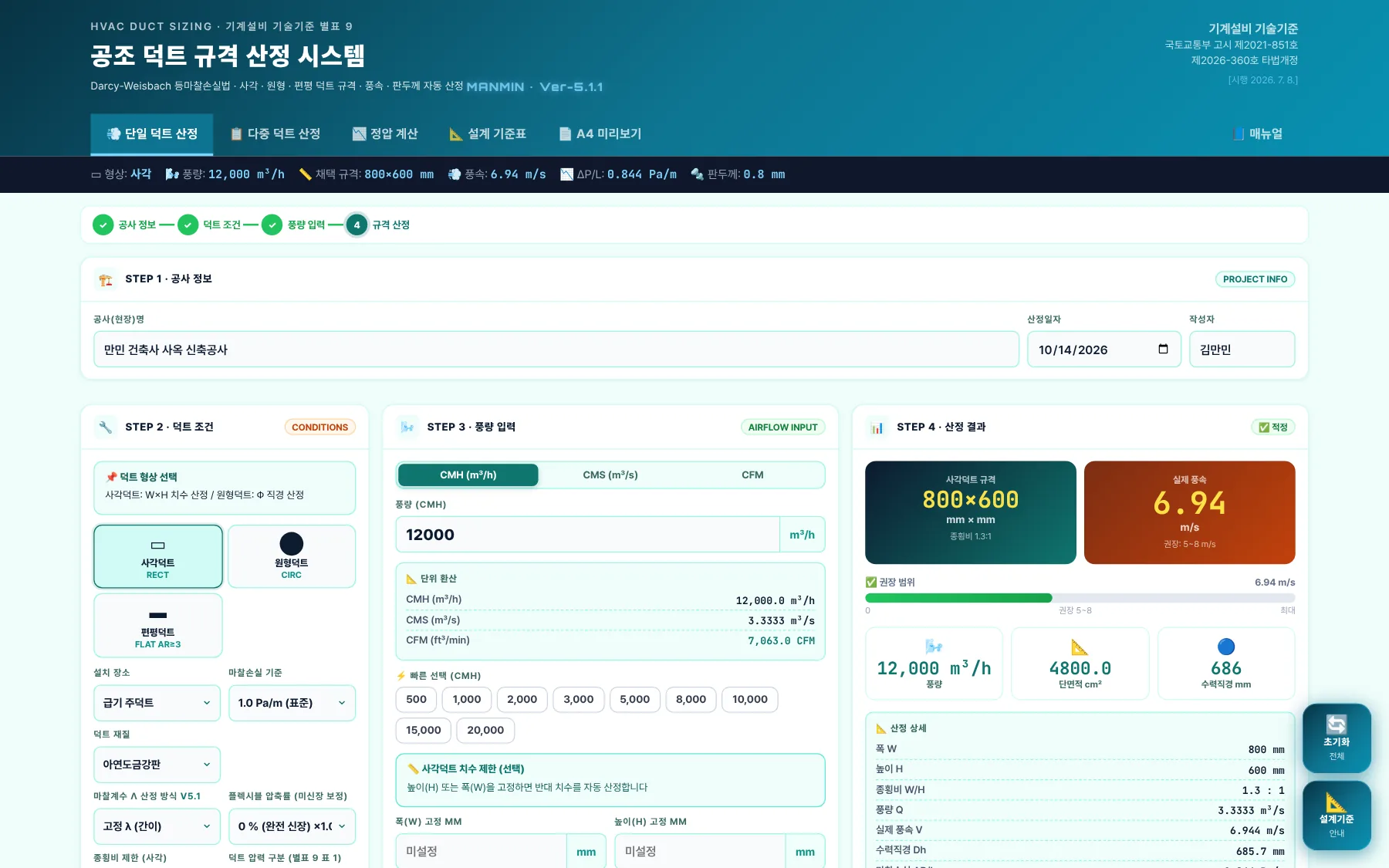

1-1. 화면 구성

12345678

1. 1작업 탭: 단일 · 다중 · 정압 · 설계 기준표 · A4 · 매뉴얼
2. 2요약 스트립: 형상 · 풍량 · 채택 규격 · 풍속 · ΔP/L · 판두께
3. 3진행 단계(공사 정보 → 덕트 조건 → 풍량 → 규격 산정)
4. 4STEP 1 공사 정보(A4 표제)
5. 5STEP 2 덕트 조건
6. 6STEP 3 풍량 입력
7. 7STEP 4 산정 결과
8. 8오른쪽 아래 「초기화」 · 「설계기준」 안내

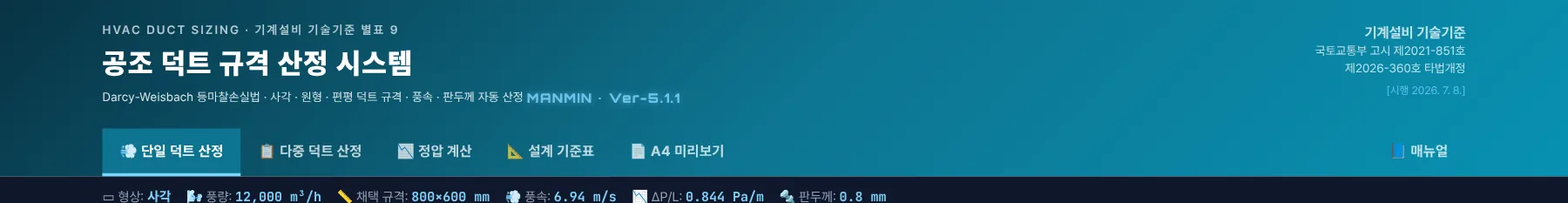

1-2. 작업 탭·근거 표시

1234567

1. 1단일 덕트 산정
2. 2다중 덕트 산정 — 여러 구간 일괄
3. 3정압 계산 — 마찰 + 국부저항 → 팬 정압
4. 4설계 기준표 — 풍속 · 마찰손실 · 규격 · 판두께
5. 5A4 미리보기 — 산정서 · 인쇄 · JPG
6. 6매뉴얼(이 문서)
7. 7근거: 기계설비 기술기준 고시 제2021-851호 · 제2026-360호 타법개정 · 2026. 7. 8. 시행

1-3. 설치·보관·매뉴얼

021분 따라하기

예제 A로 6단계를 따라 하면 800×600 mm · 6.94 m/s · 0.844 Pa/m · 판두께 0.8 mm가 나옵니다.

1. ① 공사 정보STEP 1에 공사명 · 산정일자 · 작성자를 넣습니다. A4 산정서 표제에 들어갑니다.
2. ② 덕트 조건STEP 2에서 「사각덕트」, 설치 장소 「급기 주덕트」, 마찰손실 1.0 Pa/m, 아연도금강판, 고정 λ, 장단비 「4:1 이내」, 압력 구분 「저압」을 고릅니다(3-1).
3. ③ 풍량STEP 3에 12000(m³/h)을 넣습니다. 입력하는 대로 자동 산정됩니다(3-2).
4. ④ 결과 확인채택 규격 800×600 · 실제 풍속 6.94 m/s(권장 5~8 m/s · 법정 상한 15 m/s 이하) · 판두께 0.8 mm(별표 9 표 2)(3-3).
5. ⑤ 정압「📉 정압 계산」 탭에서 직관 구간과 피팅을 넣고 장비 기외정압(ESP)과 비교합니다(3-7).
6. ⑥ A4 산정서「📄 A4 미리보기」에서 「🖨️ 인쇄 / PDF 저장」 또는 「🖼️ JPG 저장」(3-10).

03화면별 기능 상세

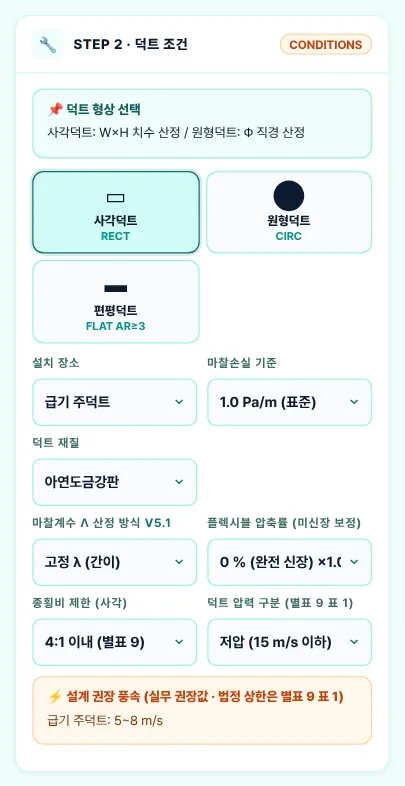

3-1. STEP 2 덕트 조건

123456789

1. 1① 덕트 형상(사각 · 원형 · 편평 AR≥3)
2. 2② 설치 장소(권장 풍속 구분)
3. 3③ 마찰손실 기준
4. 4④ 덕트 재질
5. 5⑤ λ 산정 방식
6. 6⑥ 플렉시블 압축률
7. 7⑦ 장단비 제한
8. 8⑧ 압력 구분(별표 9 표 1)
9. 9설계 권장 풍속 안내

항목	내용
설치 장소	급기 · 환기 · 배기 주덕트/분기 · 외기덕트 — 실무 권장 풍속 범위(판정용)가 바뀝니다
마찰손실 기준	0.8 · 1.0 · 1.5 · 2.0 Pa/m 또는 직접 입력 — 등마찰손실법의 목표 ΔP/L
재질 · λ	고정 λ(아연 0.020 · 알루미늄 0.018 · 스테인리스 0.015 · 플렉시블 0.050) 또는 Colebrook(Swamee-Jain, 절대조도 ε · Re로 계산)
장단비 제한	「4:1 이내(별표 9)」가 기본. 6:1 · 8:1은 별표 9 2.1(1)의 보강조치를 전제로 고르는 값입니다
압력 구분	저압(±500 Pa · 15 m/s 이하) / 고압(20 m/s 이하) — 판두께 표와 법정 풍속 상한이 함께 바뀝니다(v5.1.1)

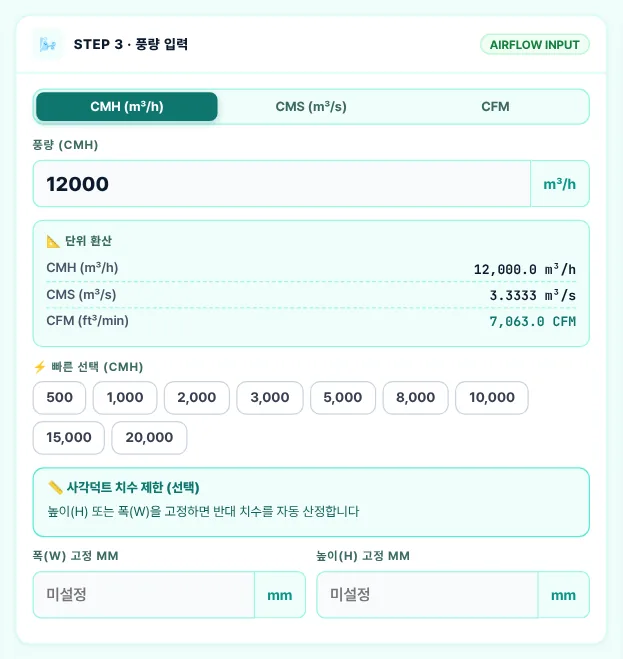

3-2. STEP 3 풍량 입력

12345

1. 1① 풍량 단위 CMH · CMS · CFM
2. 2② 풍량
3. 3③ 단위 환산
4. 4④ 빠른 선택
5. 5⑤ 치수 제한(선택)

항목	내용
단위	1 m³/s = 3,600 m³/h · 1 CFM = 1.699 m³/h — 어느 단위로 넣어도 m³/h로 환산해 계산
치수 제한	보 · 천장 속 높이가 정해졌으면 H(또는 W)를 고정합니다. 고정 치수로 기준을 만족하는 규격이 없으면 가장 가까운 규격과 「치수 고정(검증)」 안내가 나옵니다
원형 Φ 고정	원형덕트는 Φ를 고정하면 그 구경의 풍속 · ΔP/L을 검증합니다(비표준 구경 허용)

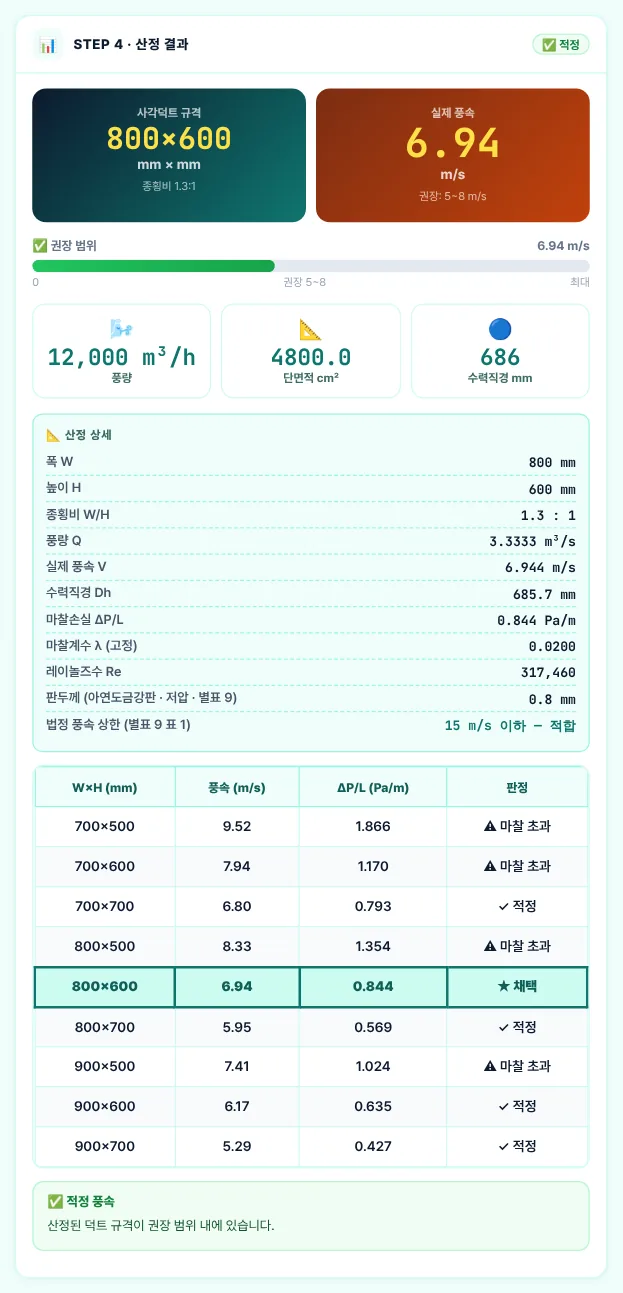

3-3. STEP 4 산정 결과

12345

1. 1채택 규격 · 실제 풍속
2. 2풍속 게이지(권장 범위)
3. 3풍량 · 단면적 · 수력직경
4. 4산정 상세 — λ · Re · 판두께 · 법정 상한
5. 5인접 규격 비교(★ 채택)

항목	내용
풍속 판정	설치 장소별 실무 권장 범위 기준 — 적정 · 초과 · 여유(저속). 법정 판정과 구분됩니다
법정 풍속 상한	별표 9 표 1 — 저압 15 m/s · 고압 20 m/s 이하. 넘으면 「⛔ 법정 풍속 상한 초과」 경고(v5.1.1)
판두께	별표 9 표 2(사각) · 표 4(스파이럴) — 압력 구분과 장변(직경)으로 결정. 알루미늄 · 플렉시블은 별표 9에 규정이 없어 「참고(별표 9 미규정)」로 표시
인접 규격	채택 규격 주변 표준 규격의 풍속 · ΔP/L — 천장 속 높이나 시공성 때문에 한 단계 바꿀 때 비교. 판정은 「⛔ 법정 초과」(표 1 상한) → 「⚠ 마찰 초과」(ΔP/L 기준 초과) → 「✓ 적정 · ⚠ 풍속 초과 · 🔵 저속」(권장 풍속) 순서(v5.1.2)

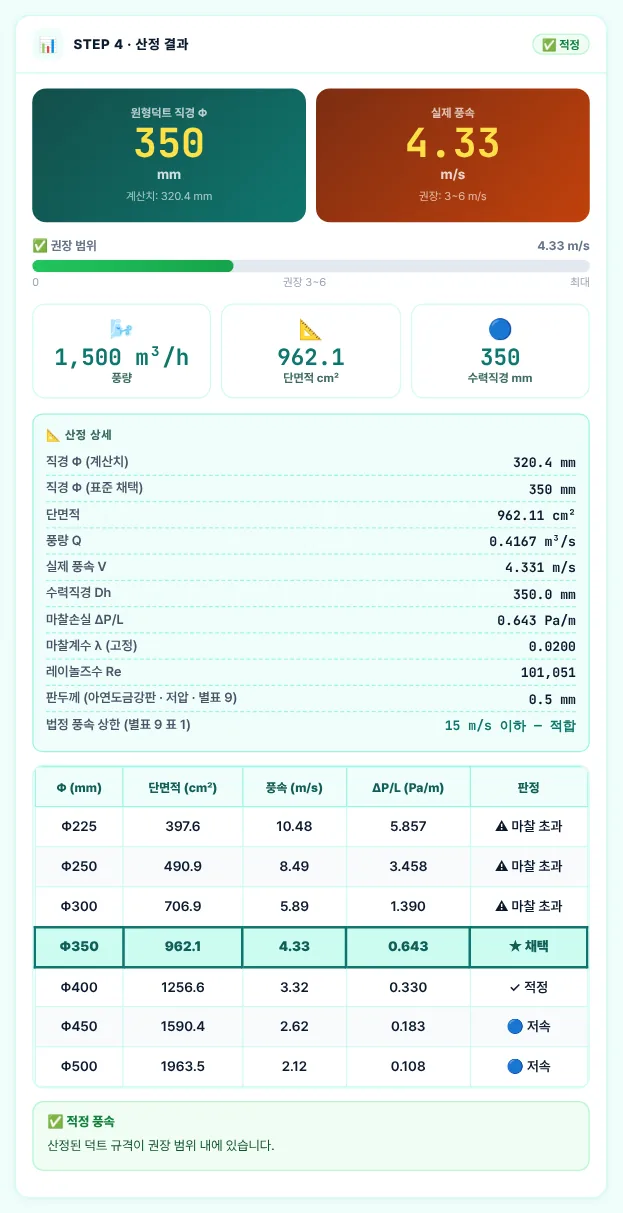

3-4. 원형덕트 결과

12

1. 1Φ350 · 4.33 m/s
2. 2산정 상세

원형은 D⁵ = 8λρQ² ÷ (π²ΔP/L)로 소요 구경(약 Φ320)을 구한 뒤 그 이상인 표준 구경 중 가장 작은 것을 채택합니다. 예제 B는 Φ350 · 4.33 m/s · 0.643 Pa/m · 판두께 0.5 mm(표 4 저압 450 이하)입니다. 예전 판은 가장 가까운 Φ300을 골라 1.39 Pa/m로 기준을 넘었습니다.

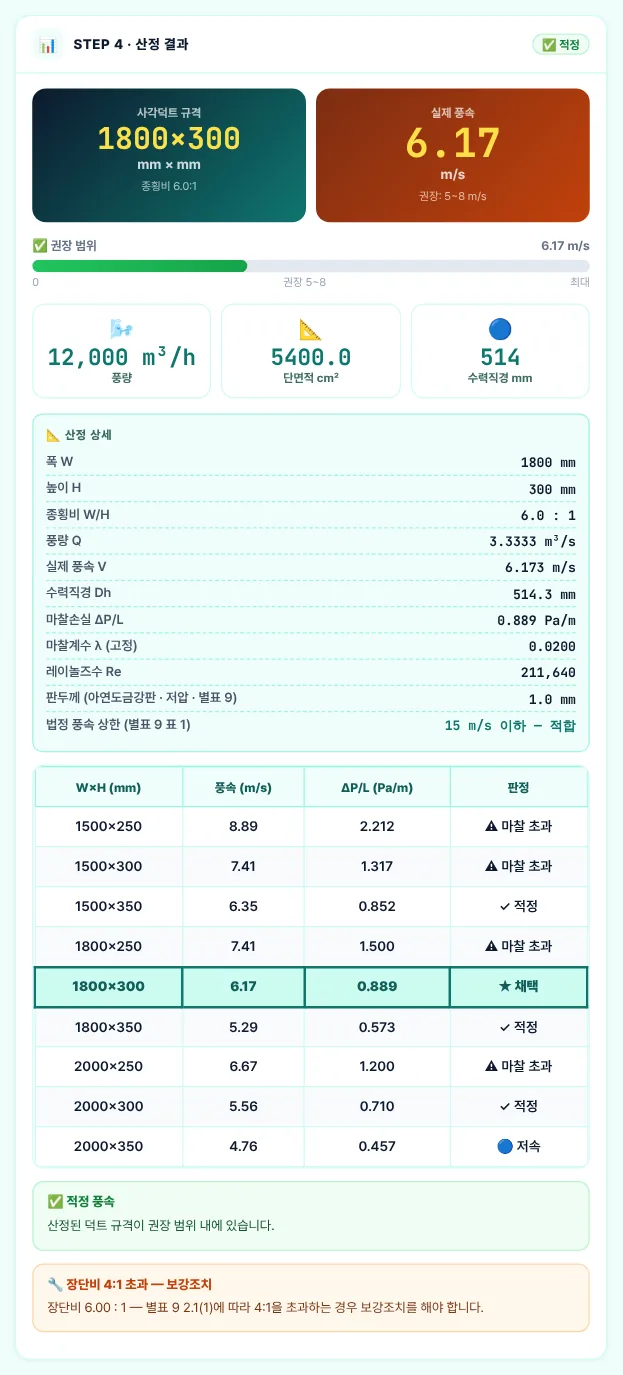

3-5. 높이 제약·장단비

1234

1. 11800×300 · 6.17 m/s
2. 2판두께 1.0 mm · 법정 상한 적합
3. 3인접 규격
4. 4장단비 4:1 초과 — 보강조치

천장 속 높이가 300 mm로 묶인 경우입니다. 4:1 이내로는 1200×300(1.74 Pa/m)밖에 안 되어 기준을 넘으므로, 장단비 제한을 「8:1(보강조치 전제)」로 풀면 1800×300(장단비 6 : 1 · 0.889 Pa/m)이 채택됩니다. 결과와 A4에 「장단비 4:1 초과 — 보강조치」가 표시되며, 장변 1800 mm의 판두께는 표 2 저압 1,500 초과 ~ 2,250 이하 → 1.0 mm입니다(예전 판 1.2 mm).

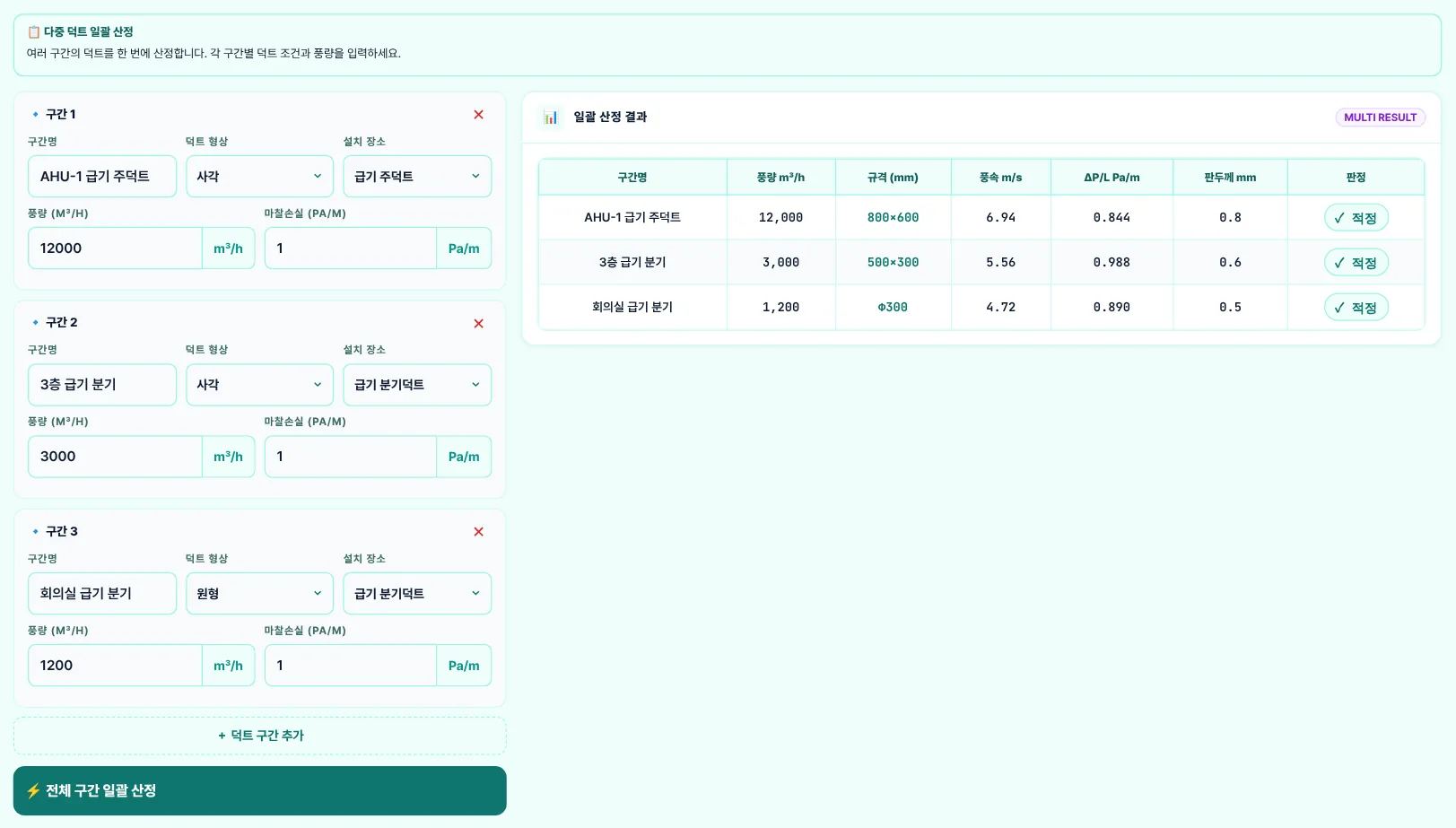

3-6. 다중 덕트 산정

1234

1. 1구간 입력(이름 · 형상 · 설치 장소 · 풍량 · ΔP/L)
2. 2구간 추가
3. 3전체 구간 일괄 산정
4. 4일괄 산정 결과

재질 · λ 방식 · 압력 구분은 STEP 2 설정을 따르며, 사각 구간은 장단비 4:1 이내에서 단일 산정과 같은 규칙(Fr ≤ 기준 중 최소 단면)으로 고릅니다(v5.1.1 — 예전 판은 고정 λ로만 계산). 결과표와 A4에는 판두께 열이 있고, 법정 풍속 상한을 넘는 구간은 「⛔ 법정 초과」로 표시합니다(v5.1.2).

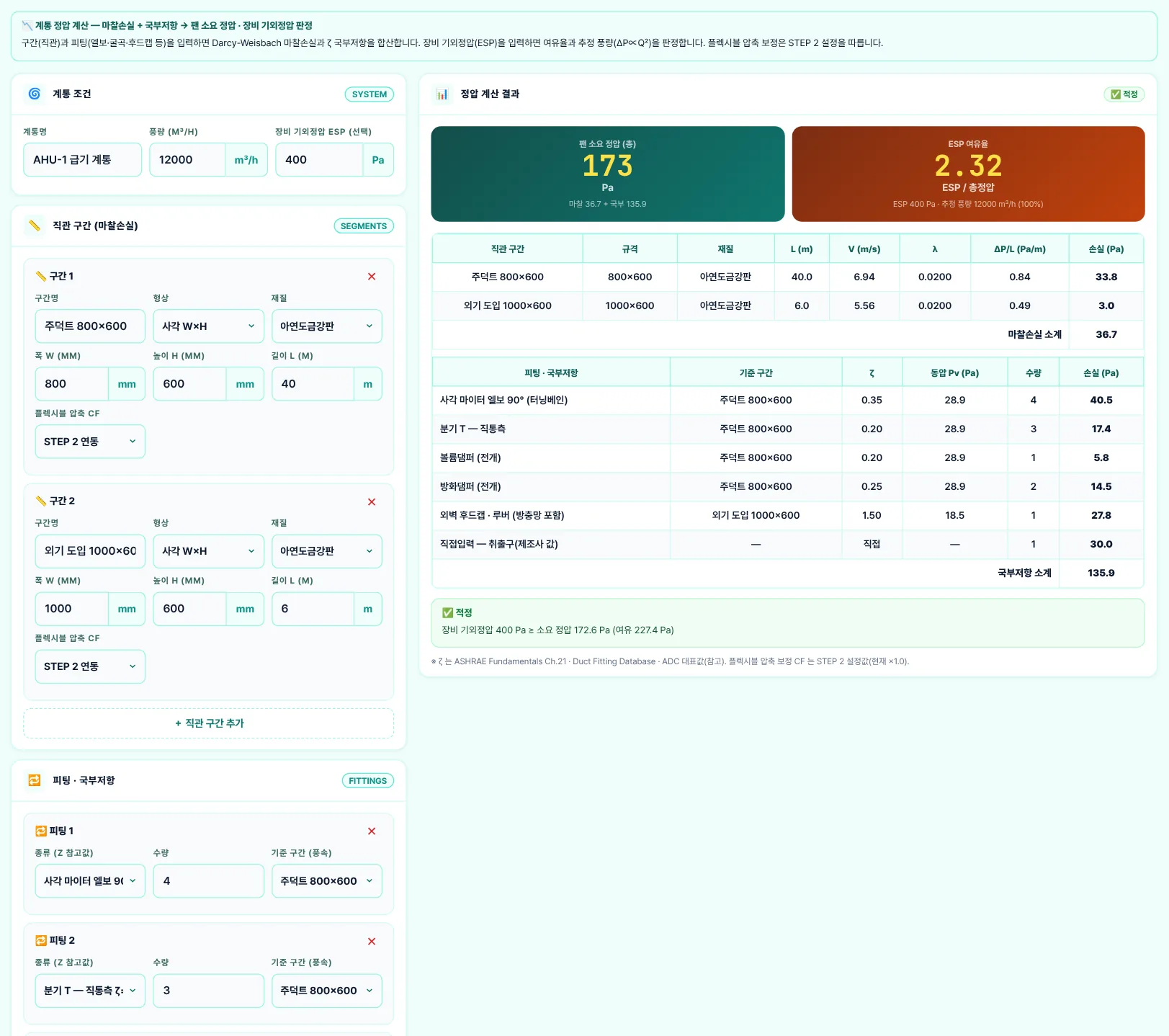

3-7. 정압 계산

1234

1. 1계통 조건 · 장비 기외정압 ESP
2. 2직관 구간(규격 · 재질 · 길이)
3. 3피팅 · 국부저항(ζ · 수량 · 기준 구간)
4. 4정압 계산 결과 · ESP 판정

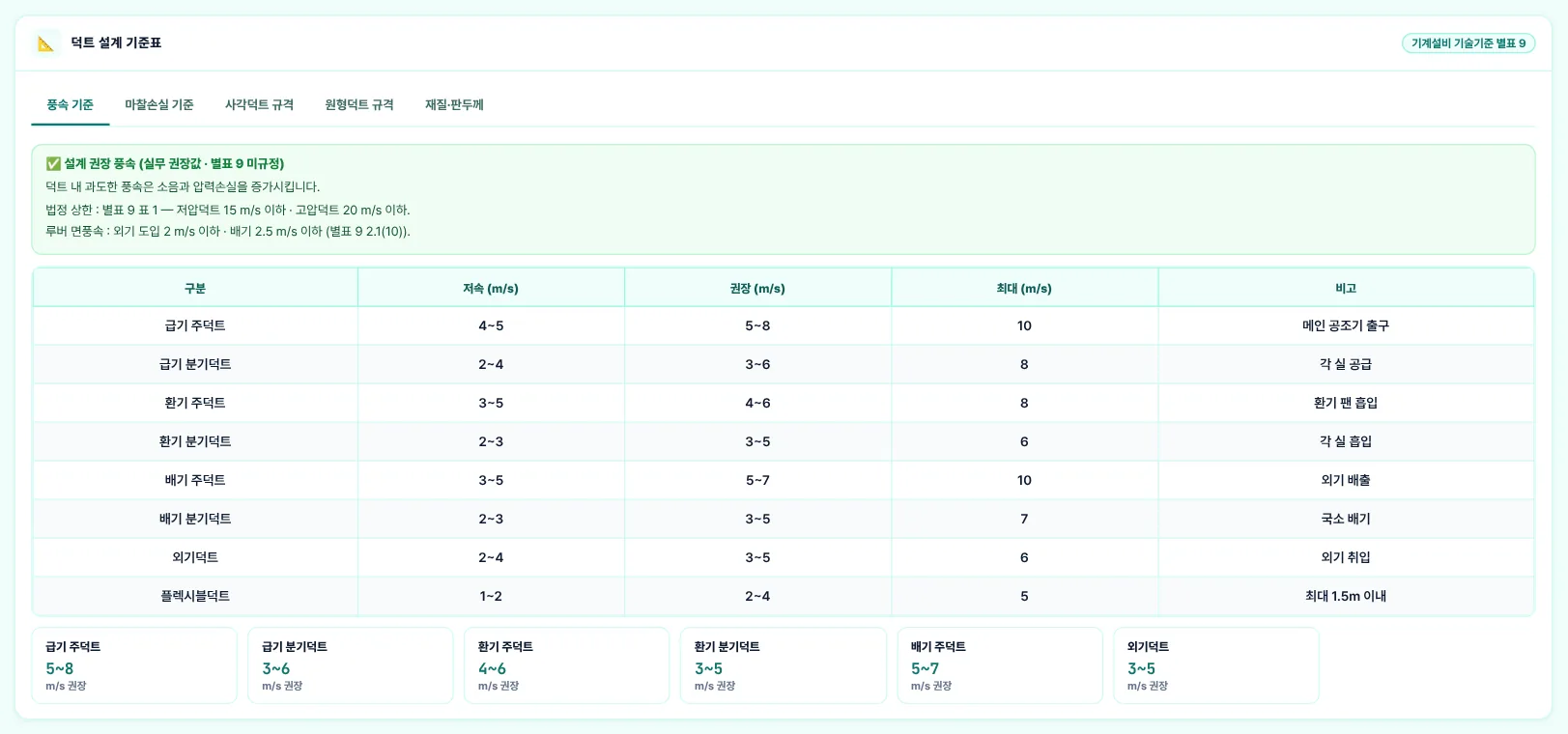

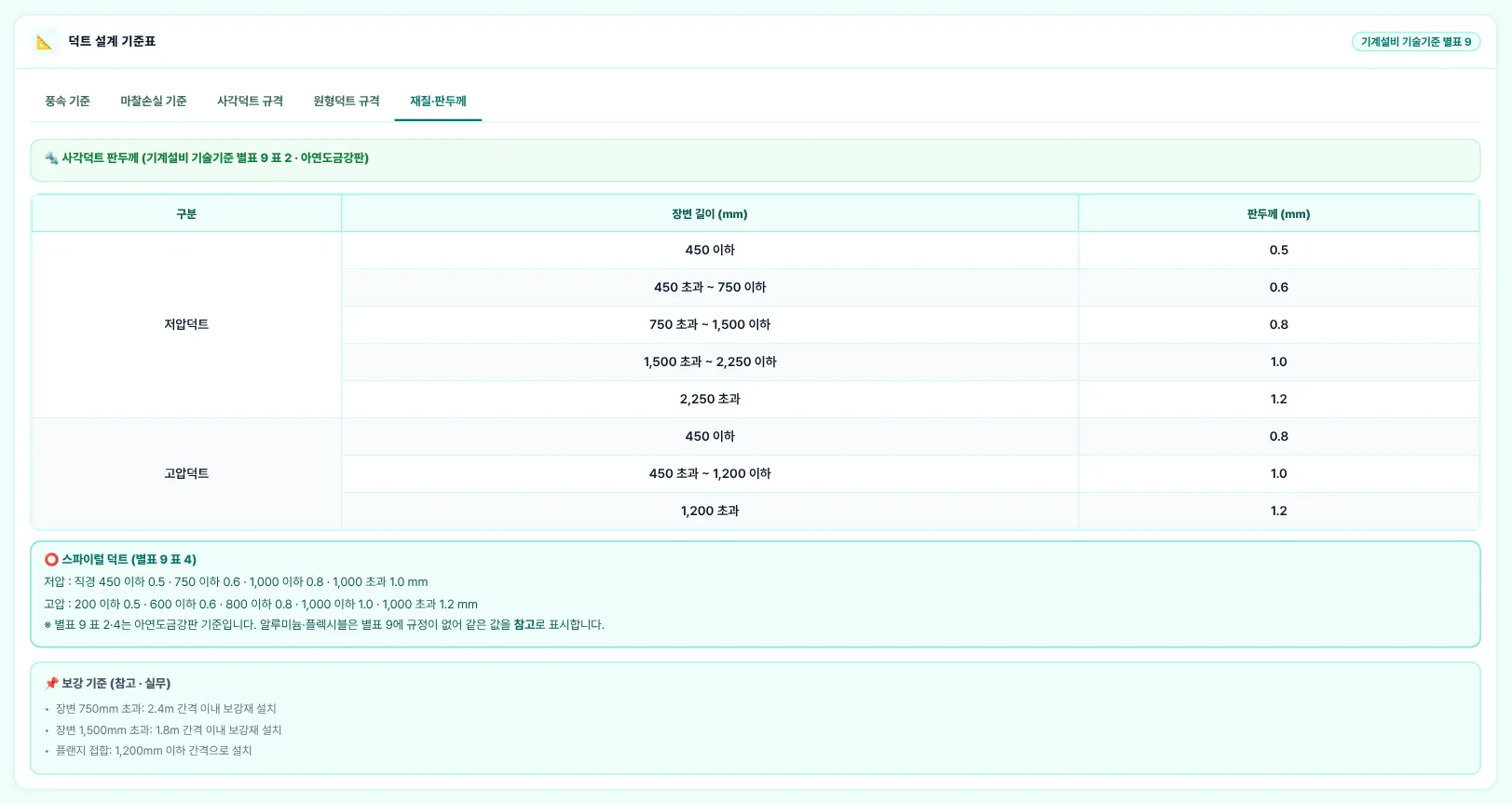

3-8. 설계 기준표

123

1. 1기준표 5종
2. 2법정 상한 · 루버 면풍속(별표 9)
3. 3설계 권장 풍속(실무 권장값)

123

1. 1사각 판두께(별표 9 표 2)
2. 2스파이럴(별표 9 표 4)
3. 3보강 기준(참고 · 실무)

권장 풍속표는 별표 9에 없는 실무 권장값이므로 제목에 「별표 9 미규정」을 붙였고, 법정 상한(표 1)과 루버 면풍속(2.1(10) 외기 도입 2 m/s 이하 · 배기 2.5 m/s 이하)을 따로 적었습니다(v5.1.1).

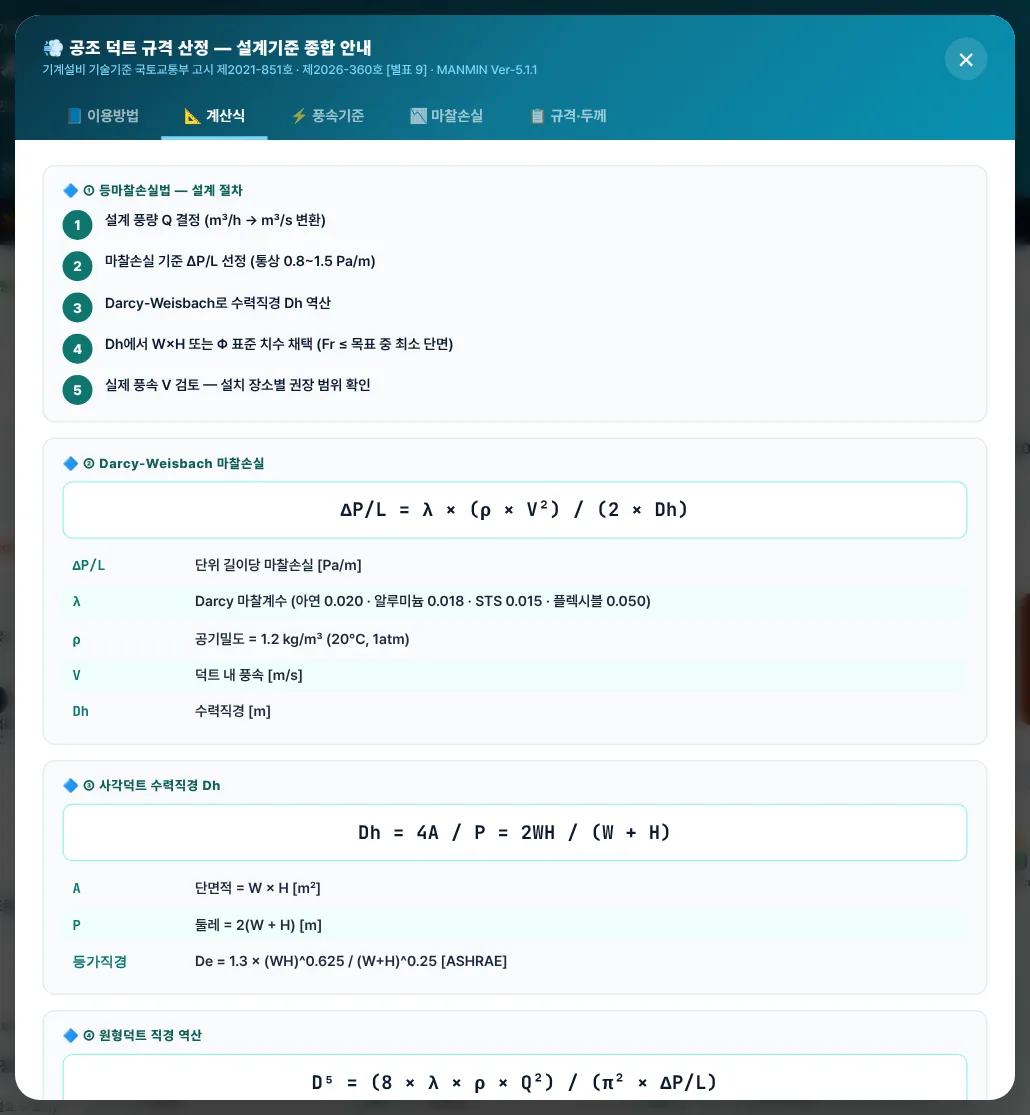

3-9. 설계기준 안내 창

이용방법 · 계산식 · 풍속기준 · 마찰손실 · 규격·두께 5개 탭으로 앱 안에서 기준을 다시 볼 수 있습니다. 「이용방법」 탭에 적용 기술기준(별표 9 · KDS 31 25 30 등)이 정리되어 있습니다.

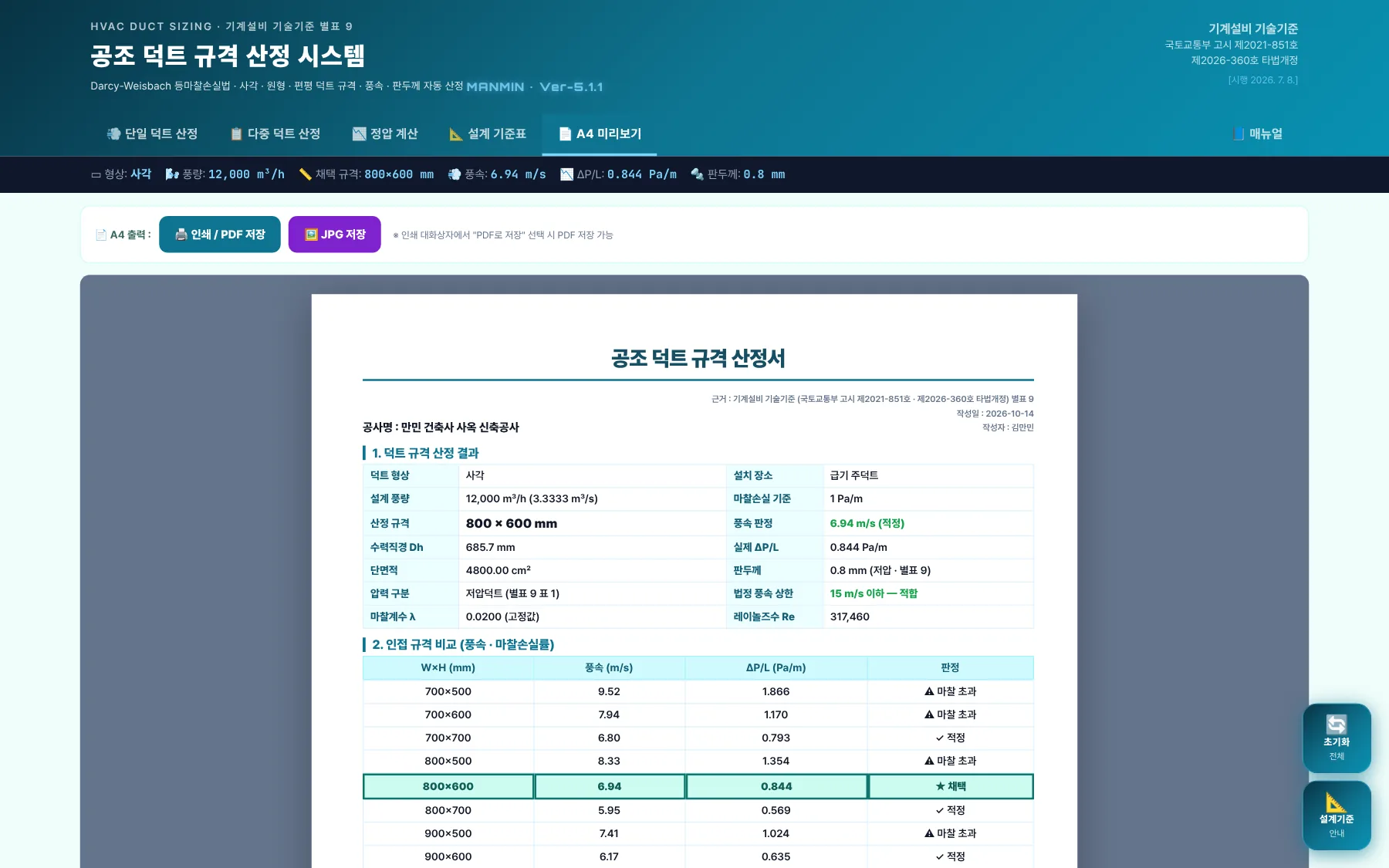

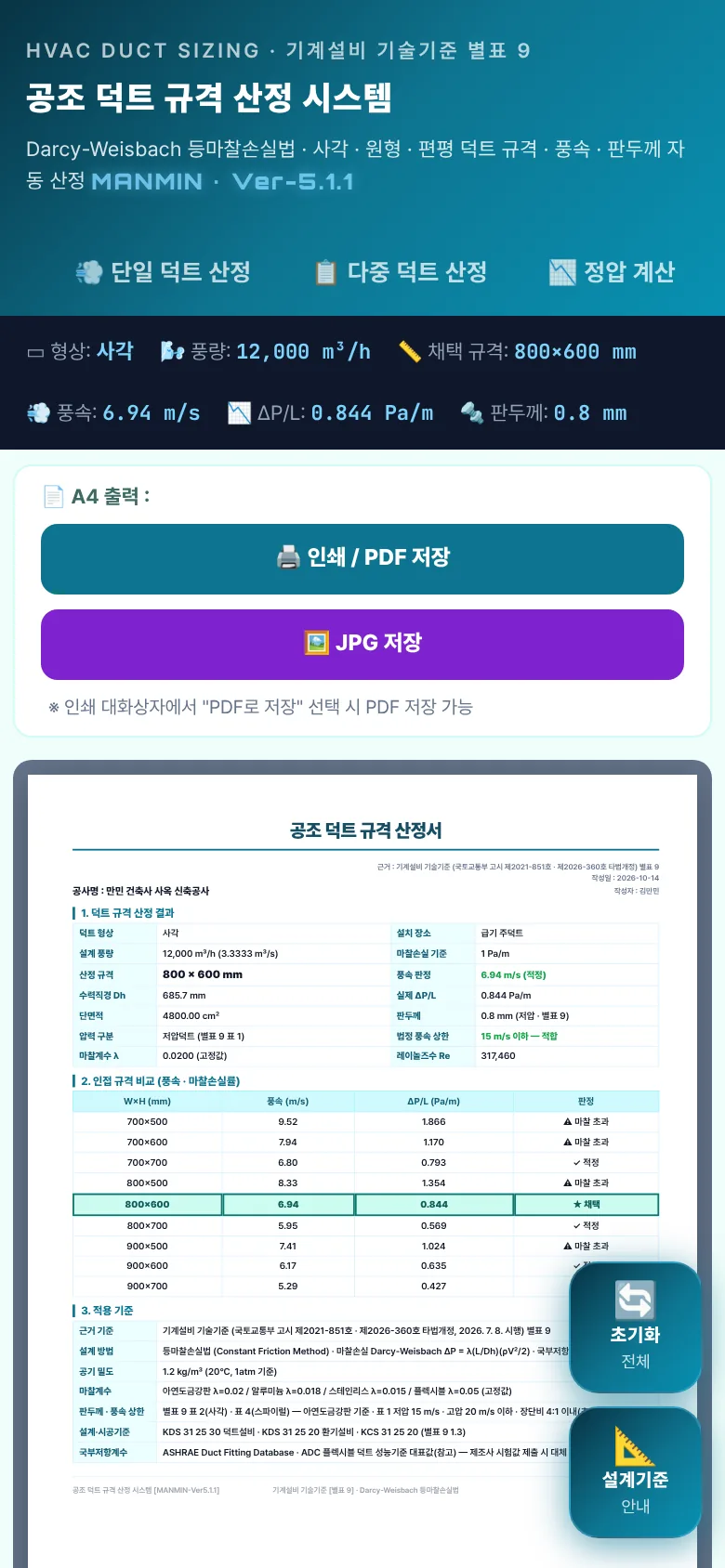

3-10. A4 미리보기·출력

123

1. 1인쇄 / PDF 저장
2. 2JPG 저장

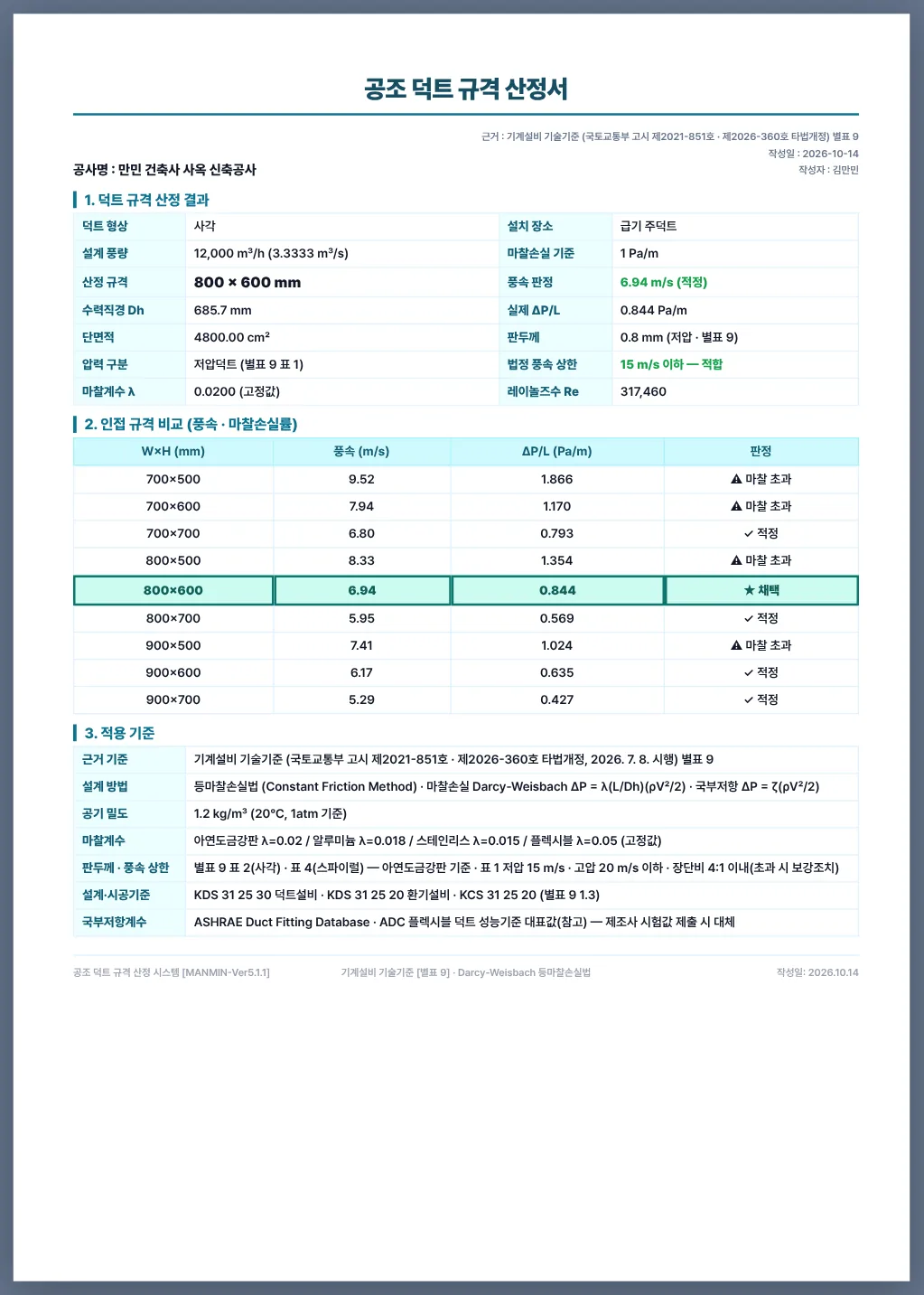

3. 3A4 산정서

12

1. 1산정 결과표(압력 구분 · 법정 풍속 상한 포함)
2. 2인접 규격 비교

산정서에는 산정 결과 · 인접 규격 · 적용 기준이 나오고, 다중 · 정압 결과가 있으면 뒤에 이어집니다. 장단비가 4:1을 넘으면 「보강조치 필요」 행이 추가됩니다.

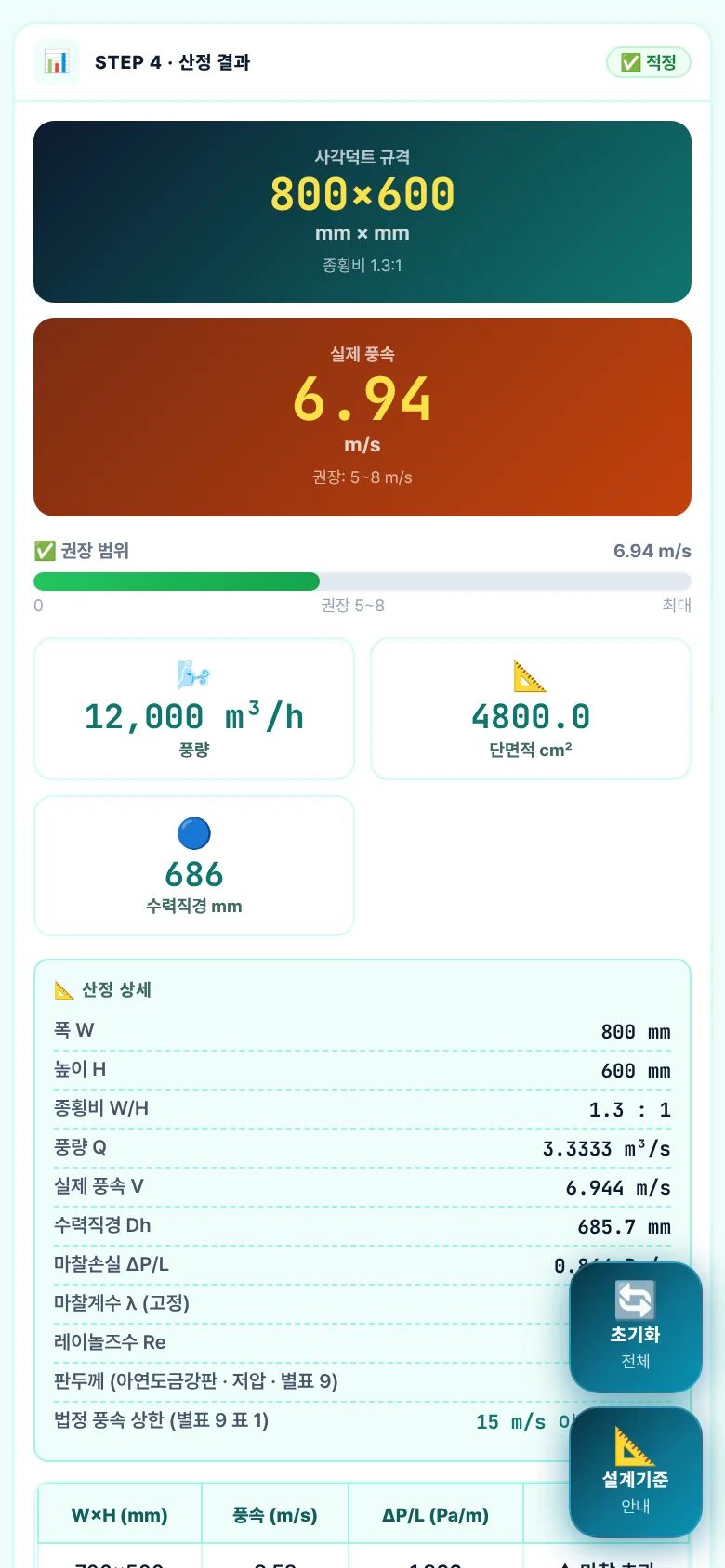

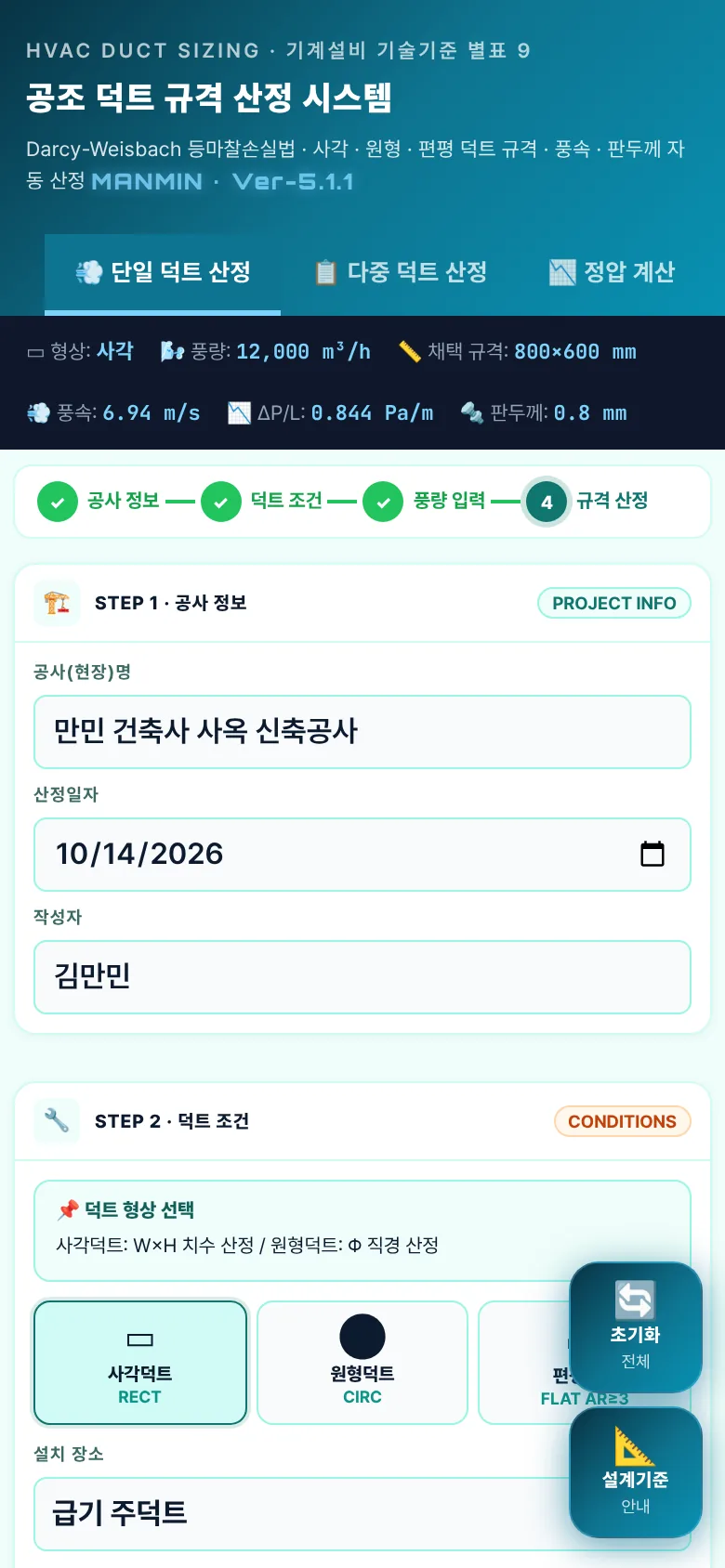

3-11. 휴대전화 화면

좁은 화면에서는 STEP 1 → 2 → 3 → 4가 한 줄로 쌓입니다. 탭 막대는 한 줄이며 좌우로 밀어 「매뉴얼」까지 볼 수 있습니다.

04기술기준 해설

4-1. 근거 체계

기계설비 기술기준 국토교통부 고시 제2021-851호(제2026-360호로 타법개정, 2026. 7. 8. 시행) · 별표 9 덕트설비 — LawMCP 원문 대조 2026-10-14

4-2. 등마찰손실법

4-3. 규격 선정 규칙

표준 치수(100 ~ 2,500 mm) 조합 가운데 장단비 제한 · 편평(AR≥3) 조건을 만족하고 ΔP/L ≤ 기준인 규격 중 단면적이 가장 작은 것(같으면 장단비가 작은 것)을 채택합니다. 표준 치수로 만족하는 규격이 없으면 장단비 √2의 자유 치수를 50 mm 단위로 올려 산정하며, 이때도 λ는 본 산정과 같은 방식(고정 또는 Swamee-Jain 반복)을 씁니다. 예전 판은 기준에 「가장 가까운」 규격을 골라 기준을 넘는 규격이 채택될 수 있었습니다.

4-4. 풍속 — 법정 상한과 권장값

별표 9 표 1의 풍속은 저압 15 m/s · 고압 20 m/s 이하뿐입니다. 앱의 설치 장소별 범위(급기 주덕트 5~8 m/s 등)는 소음 · 압력손실을 고려한 실무 권장값으로, 예전 판의 「기계설비 기술기준 기반」 표기를 「실무 권장값 · 별표 9 미규정」으로 고쳤습니다. 결과 화면 · A4에는 두 판정이 따로 나옵니다.

4-5. 판두께

예전 판은 1,000 / 1,500 / 2,200 mm 경계에 1.0 / 1.2 / 1.5 mm를 써서 장변 1,000 mm를 넘으면 한 단계 두껍게 나왔고, 알루미늄에는 출처 없는 +0.1 mm를 더했습니다. v5.1.1에서 표 2 · 표 4 원문으로 바꾸고 알루미늄 · 플렉시블은 같은 값을 「참고(별표 9 미규정)」로 표시합니다.

4-6. 장단비·형상

장단비 4:1 이내가 원칙이며 넘으면 보강조치를 합니다(2.1(1)). 예전 판의 「1:8을 초과하면 안 됩니다」 · 「최대 8:1(한계)」는 근거가 없어 「6:1 · 8:1(보강조치 전제)」로 고쳤습니다. 사각덕트 표준 치수의 「KS B 6141」 표기는 해당 번호가 덕트 규격임을 확인하지 못해 「실무 표준치수」로 바꿨습니다. 엘보는 곡률반경비 1.5 이상 또는 터닝베인(2.1(5)), 확대 15° · 축소 30° 이하(2.1(4))로 계획하고 정압 계산의 ζ 선택에 반영하십시오.

4-7. 정압 계산

4-8. 계산 범위·한계

4-9. v5.1.1 근거·계산 정정 (2026-10-14)

v5.1.2 추가 정정 — ① 「초기화」가 형상 · 설치 장소 · 마찰손실 기준 · 재질 · 장단비 · 풍량 단위를 되돌리지 않던 것을 기본값으로 되돌리게 했습니다. ② 인접 규격 표의 「판정」이 풍속만 봐서 ΔP/L이 기준을 넘는 규격(예: 예제 B의 Φ300 · 1.39 Pa/m)도 「✓ 적정」으로 나오던 것을 법정 상한 → 마찰손실 기준 → 권장 풍속 순서로 판정합니다. ③ 다중 결과표 · A4에 판두께 열과 법정 풍속 판정을 넣었습니다. 규격 · 풍속 · 마찰손실 · 판두께 값은 바뀌지 않습니다.

예전 판으로 만든 산정서는 다시 산정하십시오. 같은 입력에서도 규격이 한 단계 커지거나(기준 초과 규격이 채택됐던 경우) 판두께가 한 단계 얇아질 수 있습니다(장변 1,000 mm 초과).

05실무 작업 방법

5-1. 단계별 절차

5-2. 설계도서 반영 전 확인

06문제 해결·FAQ

부록

A1. 예제 입력값

A2. 예제 결과

정압: 마찰 36.7 Pa + 국부 135.9 Pa = 172.6 Pa ≤ ESP 400 Pa · 적정.

A3. 버전 변경 내역

A4. 용어
